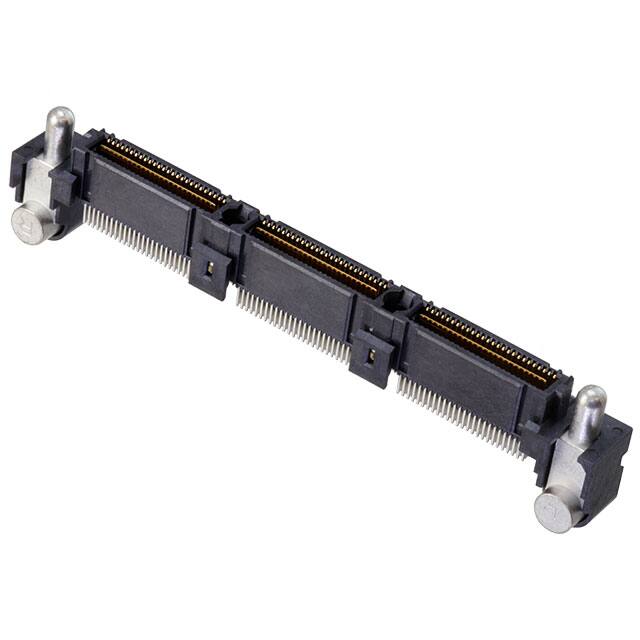

QMS-078-01-SL-D-RA-MG

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距156p双排排针, QMS系列, 直角, 表面
供应商型号: 200-QMS07801SLDRAMG
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QMS-078-01-SL-D-RA-MG

QMS-078-01-SL-D-RA-MG概述

    电子元器件产品技术手册解析
    本文旨在通过分析电子元器件的产品手册内容,提供对该产品详细的介绍及技术规格、特点、应用案例等方面的解读。本文以QMS-026-01-D-02-RA-PC4型电子元器件为例进行详细说明。

    产品简介


    QMS-026-01-D-02-RA-PC4是一种双排角插头组件,主要用于连接应用中。这类元器件广泛应用于工业自动化、通信设备、消费电子产品等领域,能够满足不同类型的电气连接需求。

    技术参数


    - 尺寸规格: 主体材料为0.635mm厚度的材料,采用双排设计,角式结构。引脚间距为0.062英寸(1.57mm),长度和宽度分别约为15.24mm和3.68mm。
    - 接触材料: 绝缘材料为黑色LCP(液晶聚合物),接触部分采用磷青铜,屏蔽层及接地平面同样采用磷青铜。金属导柱则使用锌制成。
    - 安装方式: 可选择带金属导柱或塑料导柱的设计,同时提供了多种镀层选项如金、锡等,确保连接稳定且耐久。
    - 包装规格: 提供带托盘的标准包装,也可以选择带卷带和盘的包装形式。

    产品特点和优势


    - 高可靠性: 选用优质材料保证长期使用下的电气性能稳定,减少故障率。
    - 多功能连接: 支持多种引脚配置和镀层选择,适应不同应用需求。
    - 易于集成: 设计紧凑,适用于空间受限的应用场景,便于在设备中安装和维护。

    应用案例和使用建议


    该元器件在工业控制板、通信设备、医疗仪器等多个领域有着广泛应用。例如,在自动化生产线中作为信号传输接口;在通信设备中用于高速数据传输的连接。为了确保最佳性能,建议严格按照产品手册的指导进行安装,并考虑应用环境的温度、湿度等因素对元器件的影响。

    兼容性和支持


    QMS-026-01-D-02-RA-PC4可以与同一系列的其他元器件配套使用,实现系统的扩展或升级。制造商提供了全面的技术支持,包括产品定制、安装指导以及售后服务等,确保用户能够充分发挥产品的性能优势。

    常见问题与解决方案


    - 安装过程中遇到松动问题: 可能是由于定位销未正确插入导致,需重新检查并确保每个销都已完全固定。
    - 连接信号不稳定: 检查镀层是否完好,以及是否有污染物影响连接质量,必要时更换新件。
    - 长时间使用后性能下降: 定期清洁接点,并保持适当的环境条件,有助于延长使用寿命。

    总结和推荐


    总体来看,QMS-026-01-D-02-RA-PC4以其高可靠性、多功能性和良好的兼容性,在众多应用场景中表现出色。对于需要高性能电气连接的项目,推荐优先考虑此款产品。当然,在具体选型时还需结合自身需求和技术参数进行综合考量。

QMS-078-01-SL-D-RA-MG参数

参数
触头端接 -
针脚数 156pin
类型 Header,Outer Shroud Contacts
颜色 橙色
触头类型 -
紧固类型 -
排数 2
长*宽*高 76.47mm(长度)*17.59mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
