首页  >  产品百科  >  QFS-078-04.25-L-D-A-GP-P

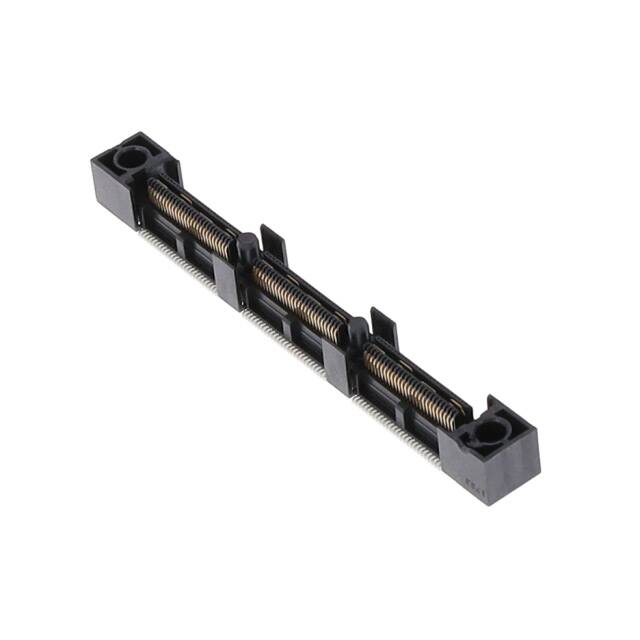

QFS-078-04.25-L-D-A-GP-P

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Conn Micro High Speed Socket Strip SKT 156 POS 0.635mm Solder ST SMD Tray
供应商型号: 200-QFS0780425LDAGPP
供应商: Mouser
标准整包数: 1
SAMTEC 背板连接器 - ARINC QFS-078-04.25-L-D-A-GP-P

QFS-078-04.25-L-D-A-GP-P概述


    产品简介


    本产品是一款高密度连接器,型号为QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX。它广泛应用于各种高性能电子设备中,如通信设备、工业自动化系统、医疗设备和汽车电子系统。QFS系列连接器以其卓越的性能和可靠性在业界享有盛誉。

    技术参数


    以下是QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX连接器的主要技术参数:
    - 引脚数量:-026, -052, -078, -104, -130(每行)
    - 镀层规格:
    - -L: 10μ" 选择性金镀接触区,尾部为亮锡
    - -H: 30μ" 接触区金镀,尾部3μ"金镀
    - -S: 30μ" 选择性金镀接触区,尾部为亮锡
    - -SL: 10μ" 选择性金镀接触区,尾部为亮锡
    - 选项:
    - -A: 对齐销
    - -GP: 导向孔(见图2,第2页)
    - -PC4: 每端4个电源引脚(0.062"厚板)
    - -PC8: 每端8个电源引脚(0.062"厚板)
    - -PT4: 每端4个电源引脚(0.093"厚板)
    - -PT8: 每端8个电源引脚(0.093"厚板)
    - -RF1: 每端1个射频引脚
    - -RF2: 每端2个射频引脚
    - -RT1: 每端1个热管理引脚(仅在-026, -052, -078, -104位置且带有-A选项时可用)
    - 包装方式:
    - 空白: 托盘(见注释8和10)
    - -TR: 带卷
    - -FR: 整卷带卷
    - 铅型样式:
    - -04.25
    - -06.25
    - 厚度规格:
    - -04.25: 引脚会剪切

    产品特点和优势


    QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX连接器具有以下显著特点和优势:
    1. 高密度设计:能够容纳更多引脚,适合紧凑空间的设计需求。
    2. 多种镀层选择:提供了多种镀层规格以适应不同的应用场景,提高了耐用性和可靠性。
    3. 多种选项:提供了对齐销、导向孔、电源和射频引脚等多种选择,增强了其灵活性和功能性。
    4. 高标准制造工艺:采用精密的制造工艺,确保了连接器的稳定性和高可靠性。

    应用案例和使用建议


    QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX连接器在多个行业中有广泛应用,包括通信、工业自动化、医疗和汽车电子等领域。例如,在工业自动化控制系统中,它可以用于信号传输和电源分配。在通信设备中,它可以用于高速数据传输。
    使用建议:
    1. 在安装时,需注意每个引脚的间距和尺寸要求,避免因装配不当导致的短路或接触不良。
    2. 使用过程中要定期检查连接器的稳定性,确保信号传输的连续性和可靠性。
    3. 在需要高频率传输的应用中,可以优先考虑选用带射频引脚的版本,以保证信号的质量。

    兼容性和支持


    QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX连接器与多种其他电子元器件和设备具有良好的兼容性,适用于多种应用场景。厂商提供全面的技术支持和服务,包括定制化解决方案和技术培训。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是一些用户可能会遇到的问题及其解决办法:
    1. 短路问题:
    - 问题:使用过程中出现短路现象。
    - 解决办法:检查接线是否有误,确认每个引脚的正确连接顺序。
    2. 接触不良:
    - 问题:部分引脚接触不良,信号传输不稳定。
    - 解决办法:清洁引脚表面,确保没有灰尘或其他污染物干扰。
    3. 信号衰减:
    - 问题:信号传输时存在明显衰减。
    - 解决办法:使用高频率专用引脚(如RF1或RF2),并确保所有连接稳固。

    总结和推荐


    QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX连接器凭借其高密度设计、多种镀层选择和丰富的选项,非常适合在高可靠性需求的环境中使用。其优良的性能和可靠的稳定性使其成为众多电子设备的理想选择。我们强烈推荐使用此产品,特别是在需要高密度和高性能连接器的应用场合。
    通过深入分析其技术参数、应用场景及用户反馈,我们可以得出结论:QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX连接器不仅符合行业标准,而且在实际应用中表现出色。因此,它值得广大用户选用。

QFS-078-04.25-L-D-A-GP-P参数

参数
长*宽*高 76.47mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-078-04.25-L-D-A-GP-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-078-04.25-L-D-A-GP-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QFS-078-04.25-L-D-A-GP-P QFS-078-04.25-L-D-A-GP-P数据手册

QFS-078-04.25-L-D-A-GP-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.369 ¥ 214.3681
10+ $ 22.5504 ¥ 190.5509
26+ $ 21.2544 ¥ 179.5997
52+ $ 19.2132 ¥ 162.3515
104+ $ 16.401 ¥ 138.5885
260+ $ 14.0805 ¥ 118.9802
520+ $ 11.844 ¥ 100.0818
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 214.36
