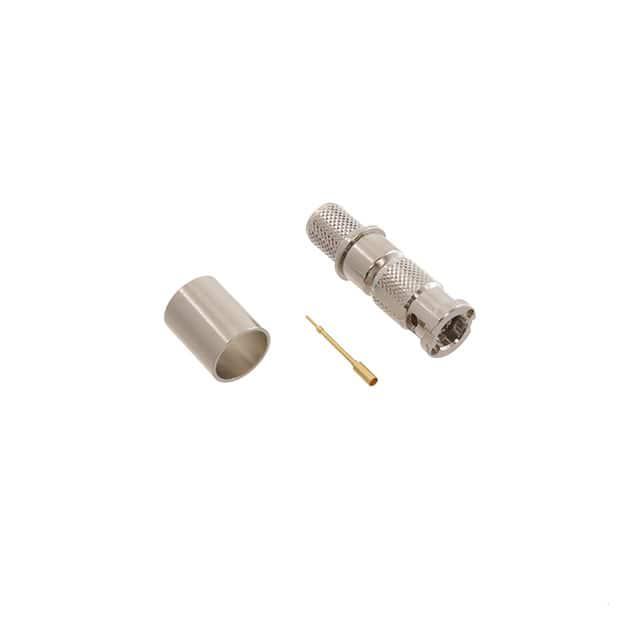

HDBNC-P-C-GN-ST-CA6

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Samtec BNC连接器公头 同轴连接器, HD-BNC系列, 电缆安装, 75Ω阻抗, 压接端接
供应商型号: 1236859
供应商: 海外现货
标准整包数: 1
SAMTEC 同轴连接器(RF) HDBNC-P-C-GN-ST-CA6

HDBNC-P-C-GN-ST-CA6概述


    产品简介


    HDBNC-J-P-XX-ST-TH1 是一款专为高频应用设计的高可靠性电子元器件,属于75欧姆BNC插座。它具有直插式(Straight)结构,通过焊接(Through Hole)安装于PCB板上。该产品广泛应用于通信系统、测试设备、仪器仪表等领域,以提供稳定且高效的信号传输。

    技术参数


    - 外形尺寸:
    - 长度:4.55mm (.179英寸)
    - 宽度:5.71mm (.225英寸)
    - 高度:6.51mm (.256英寸)
    - 连接器材料:
    - 插针:铍铜(BeCu)
    - 外壳:黄铜(Brass)
    - 绝缘体:聚四氟乙烯(PTFE)
    - 镀层规格:
    - HF:中心接触镀30µ"金,外接触镀3µ"金
    - HN:中心接触镀30µ"金,外接触镀100µ"镍
    - GF:中心接触镀10µ"金,外接触镀3µ"金
    - GN:中心接触镀10µ"金,外接触镀100µ"镍
    - 工作温度范围:-40°C 至 +85°C
    - 最大绝缘体保持力:4.5N (1磅)
    - 最大接触保持力:9N (2磅)

    产品特点和优势


    1. 高性能镀层:多种镀层选项(HF、HN、GF、GN)保证了优异的电性能和长寿命。
    2. 高可靠性:采用优质材料(BeCu、Brass、PTFE),确保长期稳定运行。
    3. 易于安装:直插式设计及通过焊接方式,简化了安装过程,提高了组装效率。
    4. 适应广泛的应用环境:宽泛的工作温度范围(-40°C至+85°C)使其适用于各种苛刻条件下的应用。

    应用案例和使用建议


    应用案例:该产品常用于测试设备如示波器、频谱仪等,以及通信系统的信号传输部分。
    使用建议:
    - 确保所有接触点清洁,避免污染物影响信号传输。
    - 在高温环境下使用时,应考虑额外散热措施以防止过热。
    - 安装过程中注意对齐引脚和孔位,确保良好的机械连接。

    兼容性和支持


    该产品与标准的BNC接口完全兼容,可与其他符合BNC标准的设备和组件无缝对接。厂商提供了详细的安装指南和常见问题解答,确保用户能正确安装和使用该产品。此外,厂商还提供了一定时期的保修服务和技术支持。

    常见问题与解决方案


    问题1:接触不良。
    解决方案:检查插针和插座之间的清洁度,确保没有氧化物或污垢。
    问题2:工作温度超出范围。
    解决方案:安装在适当的散热装置中,确保环境温度在规定范围内。

    总结和推荐


    总体而言,HDBNC-J-P-XX-ST-TH1是一款高性能、高可靠性的BNC插座,适用于各种高频应用环境。其独特的镀层选择和优良的材料使它在性能上具备显著优势。因此,对于需要稳定信号传输的设备,尤其是那些要求高性能和高可靠性的场合,这款产品是非常值得推荐的选择。

HDBNC-P-C-GN-ST-CA6参数

参数
端口数 1
触头端接 焊接
类型 Bayonet Lock,Male Pin,Plug
阻抗 75Ω
外壳颜色 银色
最大频率 -
紧固类型 插销锁
长*宽*高 24.05mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HDBNC-P-C-GN-ST-CA6厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDBNC-P-C-GN-ST-CA6数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) SAMTEC HDBNC-P-C-GN-ST-CA6 HDBNC-P-C-GN-ST-CA6数据手册

HDBNC-P-C-GN-ST-CA6封装设计

查看详情并下载
Symbol
Footprint
3D Model
