QTE-060-01-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 5mm 4.27mm 250nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: QTE-060-01-L-D-A-K-ND
供应商: Digi-Key
标准整包数: 1

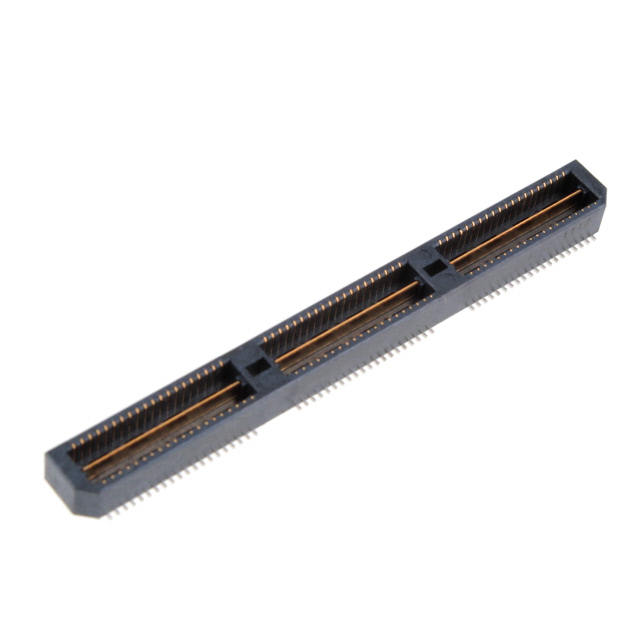

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-01-L-D-A-K

QTE-060-01-L-D-A-K概述


    产品简介


    产品类型和主要功能
    本产品是一款高性能的双排高密度终端装配组件,型号为QTE-XXX-XX-XXX-D-XXX-X-XX。它主要用于电子设备中,提供可靠的电气连接。这种组件特别适合应用于需要高密度布线和稳定信号传输的场合,例如计算机主板、服务器、通信设备等领域。
    应用领域
    本产品广泛应用于计算机网络设备、数据中心、电信基础设施以及任何需要高密度电气连接的应用场合。其卓越的电气性能和可靠的机械结构使其成为现代电子设计中的理想选择。

    技术参数


    | 参数名称 | 规格 |

    | 基础尺寸 | 0.8mm 双排高密度终端组装 |
    | 每行位置数 | -020, -040, -060, -080, -100 |
    | 封装选项 | -TR (带卷包装), -BLANK (盘式包装) |
    | 铆接选项 | -01, -02, -03, -04, -05, -06, -07, -08 |
    | 镀层选项 | -F (3μ"闪光金在接触区域,钝化锡在尾部) |
    -L (10μ"轻金在接触区域,钝化锡在尾部) |
    -H (30μ"重金在接触区域,3μ"金在尾部) |
    | 插入力 | 最小保留力:8盎司 |
    | 接地平面保留力 | 最小保留力:1磅 |
    | 引脚规格 | -01: 0.1680 [4.267], -02: 0.2861 [7.267] |
    | 环境温度 | 工作温度范围:-40°C 至 +85°C |

    产品特点和优势


    特点
    1. 双排高密度设计:通过紧凑的设计实现高密度布线,有效节省空间。
    2. 多种镀层选项:提供多种金属镀层选项,满足不同应用需求。
    3. 多种安装方式:支持多种安装方式(如锁定夹、引导柱等),提高安装灵活性。
    4. 多种封装选项:可选带卷包装和盘式包装,方便运输和存储。
    优势
    1. 高可靠性:采用优质材料和精密制造工艺,确保长期稳定工作。
    2. 易于集成:设计紧凑,适用于各种高密度电气连接需求。
    3. 广泛的适用性:支持多种安装和镀层选项,适应各种应用场景。
    4. 高性能:低插入力,高保真度,确保最佳的电气性能。

    应用案例和使用建议


    应用案例
    在某服务器项目中,该终端组件被用于连接服务器主板上的多个电路板。通过高密度布线设计,不仅减少了所需的空间,还显著提高了系统的整体可靠性。
    使用建议
    1. 合理选择引脚规格:根据实际应用需求选择合适的引脚规格,以保证电气性能和机械强度。
    2. 选择合适的镀层:根据使用环境和可靠性要求选择不同的镀层选项,以延长使用寿命。
    3. 注意安装方法:对于带有锁定夹或引导柱的组件,严格按照安装指南进行操作,以确保安装的稳固性和正确性。

    兼容性和支持


    兼容性
    该组件与其他同类电子元器件和设备具有良好的兼容性,适用于各种主流的电子产品设计。
    支持
    制造商Samtec公司提供了详尽的技术支持和服务,包括详细的安装手册、应用指南和技术咨询,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:如何处理插入力过大?
    - 解决方案:检查安装方式是否正确,特别是锁定夹和引导柱的安装,必要时重新调整。
    2. 问题:如何避免引脚弯曲或损坏?
    - 解决方案:使用专用工具进行安装,确保引脚不受外力挤压。
    3. 问题:如何确保组件的长期稳定性?
    - 解决方案:定期检查和清洁,特别是在极端环境下使用时。

    总结和推荐


    该终端组件以其高密度、可靠性和多功能性,在各类电子设备中表现出色。其广泛的适用性、优良的电气性能和简便的安装方法使其成为现代电子设计的理想选择。无论是数据中心、通信基础设施还是计算机主板,都能看到它的身影。因此,强烈推荐该产品用于需要高密度电气连接的应用场合。
    以上是对该电子元器件产品的详细介绍,希望对您有所帮助。

QTE-060-01-L-D-A-K参数

参数
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTE-060-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-01-L-D-A-K QTE-060-01-L-D-A-K数据手册

QTE-060-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7832 ¥ 98.6107
84+ $ 11.5024 ¥ 96.2607
126+ $ 8.8088 ¥ 73.7186
210+ $ 7.9144 ¥ 66.2336
462+ $ 6.9888 ¥ 58.4875
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.61
直接购买
加入购物车
