ESQ-105-12-T-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

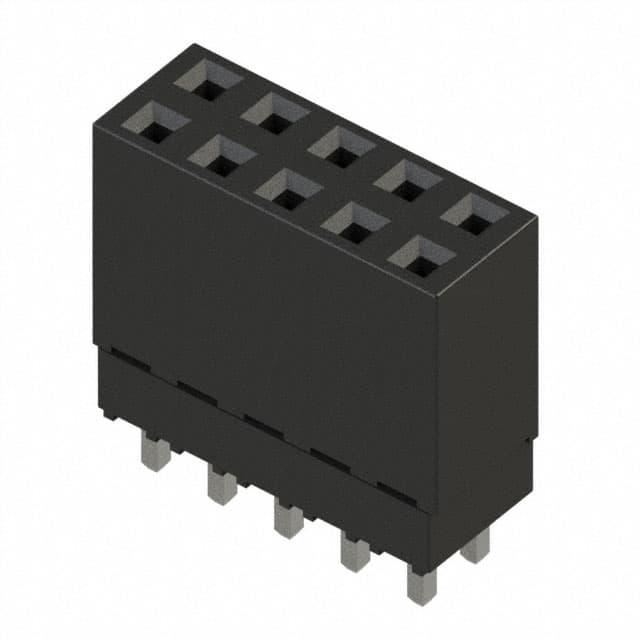

产品描述: Samtec 2.54mm间距10p双排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: 200-ESQ10512TD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-105-12-T-D

ESQ-105-12-T-D概述


    产品简介


    产品概述
    本文介绍了Samtec公司生产的两种电子元器件产品:ESQ系列和ESW系列连接器。ESQ系列采用方形尾设计,而ESW系列则提供焊接尾设计。这些连接器广泛应用于各种电子设备中,尤其适用于需要高可靠性和高电流承载能力的应用场景。
    主要功能和应用领域
    - ESQ系列:适用于嵌套式插座,可用于PC/104™ J1和J2/P2标准的“穿透式”和“非穿透式”连接器。ESQ系列的连接器具有方形尾设计,可以确保高可靠性连接。
    - ESW系列:适用于焊接式连接,可用于各种电路板上的安装。其焊接尾设计提供了稳定的电气连接。

    技术参数


    ESQ系列
    | 参数 | 规格 |

    | 插头样式 | 方形尾 |
    | 接触材料 | 磷青铜 |
    | 插针镀层 | Au 或 Sn(50 µ" Ni 基底) |
    | 额定电流(双引脚) | 5.7 A |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 额定电压 | 550 VAC(与 TSW 或 ESQ 一起使用) |
    | 插入深度 | 3.68 mm 至 6.35 mm |
    ESW系列
    | 参数 | 规格 |

    | 插头样式 | 焊接尾 |
    | 接触材料 | 磷青铜 |
    | 插针镀层 | Au 或 Sn(50 µ" Ni 基底) |
    | 额定电流(双引脚) | 5.2 A |
    | 工作温度范围 | -55 °C 至 +105 °C |
    | 额定电压 | 550 VAC(与 TSW 或 ESQ 一起使用) |
    | 插入深度 | 3.68 mm 至 6.35 mm |

    产品特点和优势


    - 可靠性:磷青铜接触材料确保长期稳定连接,适合严苛环境下的应用。
    - 高电流承载能力:无论是ESQ还是ESW系列,都能承载高达5.7 A(ESQ)和5.2 A(ESW)的电流。
    - 宽温范围:工作温度范围广,适应多种复杂环境,如-55 °C 至 +125 °C。
    - 兼容性强:与TSW、EW、MTLW等系列产品兼容,便于系统集成。

    应用案例和使用建议


    - PC/104™ 标准:ESQ系列连接器符合PC/104™标准,适用于工业控制和自动化设备。
    - 高电流需求设备:如高性能计算机和服务器等设备,需要大电流传输,ESQ和ESW系列连接器可以满足这一需求。
    - 多排配置:根据具体需求选择单排、双排或三排配置,提高灵活性和可靠性。

    兼容性和支持


    - 兼容性:ESQ系列与TSW、EW、MTLW等产品兼容,可以实现无缝集成。
    - 技术支持:Samtec公司提供全面的技术支持和维护服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    1. 连接不稳定:确保插针完全插入,并且接触材料没有氧化或污染。
    2. 电流传输不足:检查插针镀层是否完好,避免不良连接导致电流损耗。
    3. 高温环境下工作不稳定:确认工作温度不超过规格范围,并考虑使用更高温度范围的型号。

    总结和推荐


    ESQ和ESW系列连接器在工业控制、高性能计算等领域表现出色。其可靠性高、电流承载能力强、工作温度范围广,是许多关键应用的理想选择。强烈推荐使用这些高质量的连接器来提升电子系统的整体性能和稳定性。

ESQ-105-12-T-D参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-105-12-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-105-12-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESQ-105-12-T-D ESQ-105-12-T-D数据手册

ESQ-105-12-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.167 ¥ 17.8994
86+ $ 1.628 ¥ 13.4473
516+ $ 1.056 ¥ 8.7226
1032+ $ 0.935 ¥ 7.7231
2021+ $ 0.825 ¥ 6.8145
5031+ $ 0.671 ¥ 5.5425
10019+ $ 0.506 ¥ 4.1796
库存: 98
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.89
