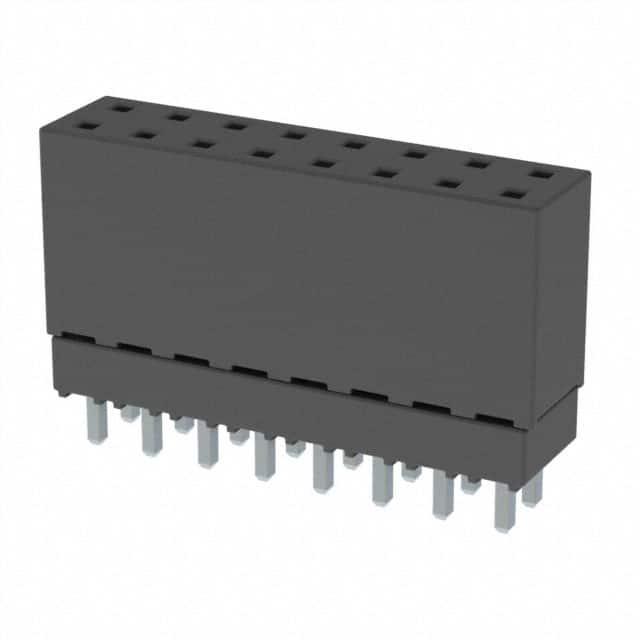

ESQ-108-12-S-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 16pin 5.7A 760nm 金 黑色 通孔安装 20.5mm(长度)*4.95mm(高度)
供应商型号: SR-ESQ-108-12-S-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-108-12-S-D

ESQ-108-12-S-D概述


    产品简介


    产品类型与功能
    本技术手册介绍的是Samtec公司的ESQ和ESW系列电子元器件,主要用于高性能连接器应用。其中,ESQ系列采用方形尾设计,而ESW系列则采用焊接尾设计。这些连接器适用于各种高密度接口要求,广泛应用于嵌入式计算、工业自动化、通信系统等领域。
    应用领域
    这些连接器特别适合于PC/104系列中的J1、J2和P1、P2接口,支持标准插入力和低插入力两种版本,以满足不同的应用需求。

    技术参数


    - 连接器类型:ESQ(Square Tail), ESW(Solder Tail)
    - 引脚间距:2.54 mm (.100")
    - 接触材料:磷青铜
    - 镀层:金(Au)或锡(Sn)覆盖50 µ" (1.27 µm) 镍
    - 电流承载能力:
    - ESW/TSW:每针5.2安培(双电源)
    - ESQ/TSW:每针5.7安培(双电源)
    - 电压等级:550 VAC
    - 工作温度范围:
    - 金镀层:-55 °C 到 +125 °C
    - 锡镀层:-55 °C 到 +105 °C
    - 插入深度:3.68 mm (.145") 至 6.35 mm (.250")
    - 正常力:标准为125克(4.4牛顿)
    - 最大循环次数:100次(10 µ" (0.25 µm) Au)

    产品特点和优势


    - 高可靠性:采用高品质磷青铜材料和严格规范的镀层工艺,确保连接稳定性和耐久性。
    - 低插入力:提供标准和低插入力版本,减少操作难度和连接损伤。
    - 兼容性广泛:可与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS系列连接器匹配,增强了应用灵活性。
    - 宽工作温度范围:适应恶劣的工作环境,特别是对于需要在高温或低温条件下工作的场合。

    应用案例和使用建议


    应用案例
    这些连接器被广泛用于PC/104系列模块,特别是在计算、控制和数据传输领域。例如,在嵌入式系统中,PC/104模块可以方便地堆叠并保持信号完整性。
    使用建议
    1. 环境选择:根据具体应用场景选择合适的镀层,如在高温环境下优先选择金镀层以提高抗腐蚀性。
    2. 安装注意事项:注意确保连接器正确插入到插座中,以避免因插入不足而导致的连接不良。
    3. 清洁保养:定期清理连接器表面,确保长期可靠运行。

    兼容性和支持


    - 兼容性:与多种其他连接器系列兼容,如TSW、MTSW、EW等,增强系统的扩展性和互换性。
    - 厂商支持:Samtec公司提供了详细的技术文档和支持服务,用户可通过其官方网站获取进一步的支持信息。

    常见问题与解决方案


    1. 问题:连接器插入时感觉困难
    - 解决方法:检查是否正确选择了合适的插入力版本,同时确保插头和插座对齐。

    2. 问题:连接不稳定
    - 解决方法:确认连接器正确插入,并检查是否有损坏或污染的情况。

    总结和推荐


    总体来说,Samtec的ESQ和ESW系列连接器具备卓越的性能和广泛的适用性,适用于多种高密度接口的应用场景。其独特的低插入力设计和可靠的接触材料使其在市场上具有很高的竞争力。如果你需要一款可靠且兼容性强的连接器,强烈推荐使用Samtec的这一系列产品。

ESQ-108-12-S-D参数

参数
针脚数 16pin
颜色 黑色
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Elevated Socket,Push-Pull
额定电流 5.7A
防护等级 -
排数 2
间距-配接 2.54mm
长*宽*高 20.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
