首页  >  产品百科  >  PTT-102-01-S-D

PTT-102-01-S-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2mm 2 4pin 2.9A 760nm 金 黑色 通孔安装 4mm(长度)*4mm(高度)
供应商型号: N-PTT-102-01-S-D
供应商: 云汉优选
标准整包数: 1

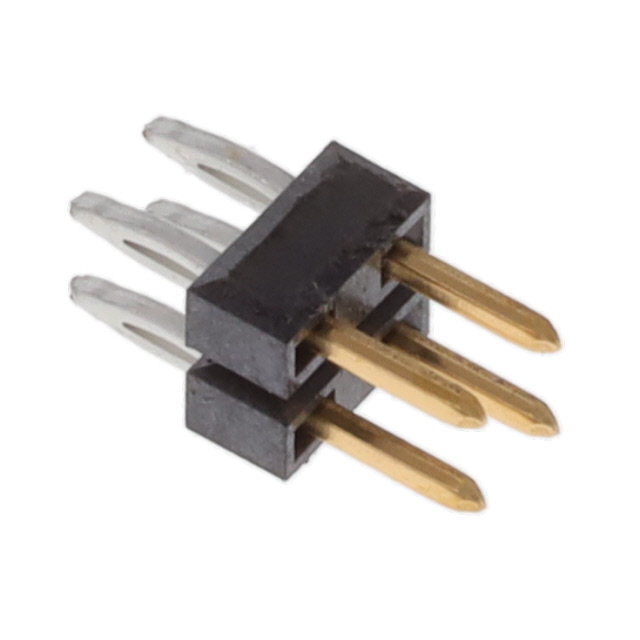

SAMTEC 矩形连接器 - 针座 - 公插针 PTT-102-01-S-D

PTT-102-01-S-D概述

    电子元器件产品技术手册
    本文档将详细介绍一款名为PTT-1XX-XX-XX-X-XXX的电子元器件产品。此产品主要用于各类电子设备中的连接应用,具有多种配置选项,可满足不同的设计需求。

    1. 产品简介


    产品类型:
    PTT-1XX-XX-XX-X-XXX是一种双排或多排压接式端子条形连接器,适用于高密度连接需求的应用场景。它提供了多种位置配置选项,包括三排、四排和五排等不同结构,适合不同的使用环境。
    主要功能:
    PTT-1XX-XX-XX-X-XXX的主要功能是提供可靠的信号传输,通过其高密度的设计,在有限的空间内实现更多的连接点。此外,它具备优良的电气性能和机械稳定性,能够确保长期稳定的工作。
    应用领域:
    这类产品广泛应用于通讯设备、工业自动化控制、消费电子、医疗设备等领域,尤其适合需要高密度连接且空间有限的应用场景。

    2. 技术参数


    - 位置数范围:
    - 三排至五十排(具体取决于配置)

    - 行数配置:
    - 单行
    - 双行(需要使用TMMC-XX-D)
    - 三行(需要使用TMMH-XX-T)
    - 四行(需要使用TMMH-XX-Q)
    - 五行(需要使用TMMH-XX-5)
    - 六行(需要使用TMMH-XX-6)
    - 材料:
    - 绝缘体:LCP(液晶聚合物)
    - 接线端子:磷青铜
    - 极化选项:
    - 可以省略特定位置,以适应不同设计需求
    - 镀层选项:
    - 30μ"金在接触区域,哑光锡在尾部(适用于T-1S47-XX-S)
    - 10μ"金在接触区域,哑光锡在尾部(适用于T-1S47-XX-L)
    - 尺寸与公差:
    - 针脚间距:0.0787英寸(2.000mm)
    - 最大针脚偏移:0.02英寸(0.5mm)
    - 极限尺寸公差:±0.002英寸(±0.051mm)

    3. 产品特点和优势


    PTT-1XX-XX-XX-X-XXX具有如下特点和优势:
    - 高密度设计: 多排配置使其能够在较小的区域内提供大量的连接点,适用于空间受限的应用场景。
    - 良好的电气性能: 出色的接触电阻和低插入力,确保了长期稳定的信号传输。
    - 材料选择多样: 支持多种镀层选项和材料选择,可根据实际应用场景进行灵活配置。
    - 可靠的机械性能: 压接式连接方式保证了连接的可靠性和耐用性。

    4. 应用案例和使用建议


    应用案例:
    PTT-1XX-XX-XX-X-XXX通常用于高速数据传输接口、传感器连接、电源分配系统等场合。例如,在某通信设备中,使用此连接器可以在紧凑的电路板上实现复杂的信号路径和电源管理。
    使用建议:
    - 在进行安装时,应确保所有连接点的极化正确无误,避免错误连接。
    - 根据实际需求选择合适的镀层类型,如高温环境可能需要金镀层以提高耐腐蚀性。
    - 使用合适的切割工具来裁剪连接器,以确保切口平整,防止短路。

    5. 兼容性和支持


    PTT-1XX-XX-XX-X-XXX可以与其他标准电子元件或设备兼容使用,但需注意确保所有连接点的一致性。制造商SAMTEC提供了详尽的技术文档和支持服务,用户可以通过访问官网获取更多资料或联系技术支持解决相关问题。

    6. 常见问题与解决方案


    - 问题1:连接器在使用过程中出现松动。
    - 解决方案: 检查连接器是否已正确安装并紧固,必要时重新压接。
    - 问题2:连接器信号传输不稳定。
    - 解决方案: 确认所有连接点的镀层完好,检查是否有外部干扰因素。

    7. 总结和推荐


    综上所述,PTT-1XX-XX-XX-X-XXX是一款集高密度、良好电气性能和可靠性于一体的优秀连接器。对于需要在紧凑空间内实现高效连接的应用场景,这款产品无疑是一个理想的选择。我们强烈推荐将其用于需要高密度连接的各类电子设备中。

PTT-102-01-S-D参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
间距-配接 2mm
排数 2
针脚数 4pin
防护等级 -
额定电流 2.9A
长*宽*高 4mm(长度)*4mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

PTT-102-01-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

PTT-102-01-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC PTT-102-01-S-D PTT-102-01-S-D数据手册

PTT-102-01-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5194 ¥ 4.4149
库存: 937
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1103.72
直接购买
加入购物车
