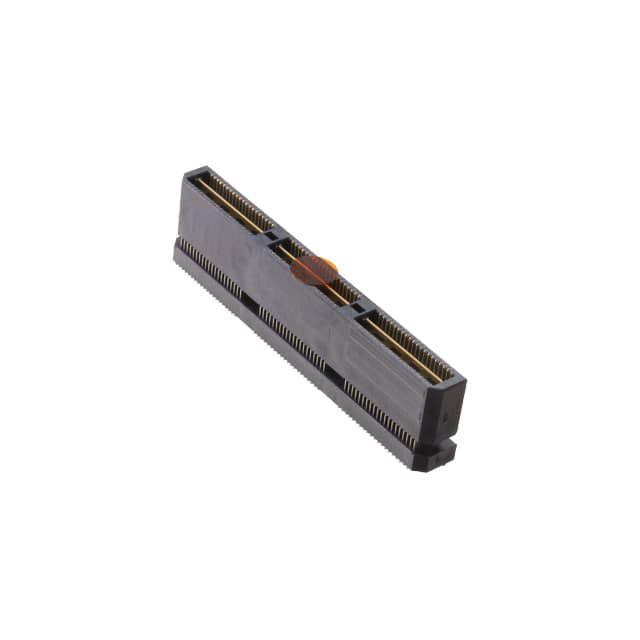

QTE-060-04-L-D-A-K-TR

厂牌: SAMTEC
产品描述: 0.8mm间距120p双排排针, QTE系列, 直角, 表面
供应商型号: 2089070
供应商: 海外现货
标准整包数: 100

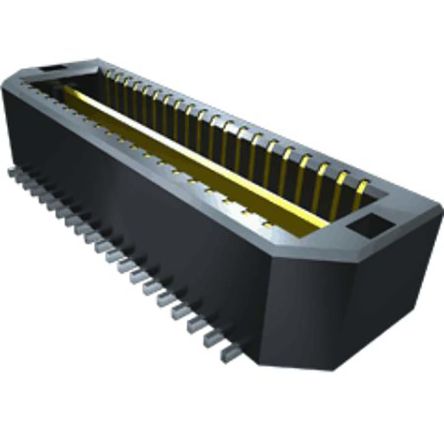

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-04-L-D-A-K-TR

QTE-060-04-L-D-A-K-TR概述

    电子元器件产品技术手册
    本文档基于Samtec公司提供的技术手册,详细介绍了QTE系列电子元器件的产品特点、技术参数及其应用案例。该产品广泛应用于电子设备制造及工业自动化等领域。

    1. 产品简介


    QTE系列是Samtec公司的高密度双排高可靠性终端装配产品,适用于多种电子设备中的连接和传输任务。产品设计灵活,具有多个可选配置,满足不同应用需求。

    2. 技术参数


    - 电气特性:每行最多支持100个引脚(-100为最大)。
    - 封装尺寸:可选尺寸范围广泛,具体取决于具体型号。
    - 引脚风格:提供01至10共十种不同的引脚长度选项,以适应不同安装需求。
    - 电镀规格:包括3μ"金镀层、10μ"轻金镀层、30μ"重金镀层、50μ"电解抛光选择性金镀层及多种选择性锡铅镀层等。
    - 包装方式:提供托盘、带卷及全卷带等多种包装形式。

    3. 产品特点和优势


    - 高密度连接:最多支持100个引脚/行,适合高密度布线需求。
    - 多种电镀选项:提供了从3μ"到50μ"的多种电镀厚度,满足不同环境下的可靠性要求。
    - 多样化引脚风格:支持从01到10的不同引脚长度,可灵活应对各种应用场景。
    - 可靠锁定机制:提供包括锁扣、导轨及螺钉固定在内的多种锁定方案,确保连接稳定性。

    4. 应用案例和使用建议


    QTE系列电子元器件广泛应用于各种高科技设备中,如服务器、计算机、工业控制设备等。在实际应用中,建议根据具体应用场景选择合适的引脚长度和电镀选项,以确保最佳的连接效果和耐用性。

    5. 兼容性和支持


    - 兼容性:QTE系列与其他标准设备和连接器兼容,便于集成于现有的系统中。
    - 支持:Samtec公司提供全面的技术支持,包括安装指南、用户手册及售后服务,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - 插入力过高:建议采用手动放置来避免因自动放置导致的高插入力问题。
    - 锁定机制失效:确保正确选择并安装对应的锁定装置,以增强连接稳固性。
    - 包装破损:遵循正确的包装处理方法,避免在搬运过程中造成包装损坏。

    7. 总结和推荐


    QTE系列电子元器件以其高密度、多样化的电镀选择及可靠的锁定机制,在市场上具有较强的竞争力。其灵活的应用性和广泛的兼容性使其成为众多应用场景的理想选择。我们强烈推荐此系列产品用于需要高可靠连接的各类电子设备中。
    本篇文章是对Samtec公司QTE系列电子元器件的技术手册的综述,旨在帮助读者更好地理解和应用这一产品。

QTE-060-04-L-D-A-K-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 120pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-060-04-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-04-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-04-L-D-A-K-TR QTE-060-04-L-D-A-K-TR数据手册

QTE-060-04-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 155.2936
200+ ¥ 149.0819
400+ ¥ 144.61
库存: 193
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 15529.36
