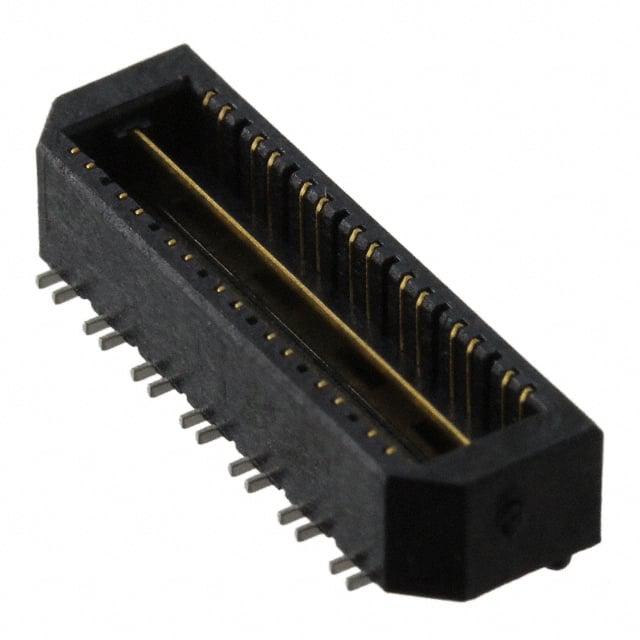

QTE-014-01-F-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 28pin 黑色 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE01401FDDPAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-014-01-F-D-DP-A-K-TR

QTE-014-01-F-D-DP-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    QTE系列是Samtec公司开发的一款高性能差分对连接器,广泛应用于高速数据传输和电信行业。该系列产品通过提供多位置和多种选项来满足不同应用场景的需求。QTE连接器特别适用于需要高密度和高可靠性连接的场合,如服务器、网络设备、工业自动化等。

    技术参数


    QTE系列差分对连接器的主要技术参数如下:
    - 引脚数:每行引脚数可选14、28、42、56、70(参见备注15)
    - 行间距:支持双排(使用QTE-20-XX-D-XX及QTEH-20-XX-D-XX)
    - 镀层选项:选择3µ" Flash Gold in contact area, Matte Tin on tail;10µ" Light Gold in contact area, Matte Tin on tail;30µ" Heavy Gold in contact area, 3µ" Gold on tail;50µ" Electro-polished selective in contact area, Matte Tin on tail;30µ" Heavy selective gold in contact area, Tin lead on tail;3µ" Flash selective gold in contact area, Tin lead on tail(参见备注9)
    - 选项:
    - 引脚样式:01到10(具体参见附图1,页3)
    - 插入力保持力:最低5盎司(参见备注2)
    - 接地平面保持力:最低1磅(参见备注3)
    - 材料:终端为磷青铜,绝缘材料为LCP(UL94V-0级,黑色)(参见备注材料部分)

    产品特点和优势


    - 高密度连接:每行最多70个引脚,双排设计使得整个连接器能容纳更多的引脚,满足高密度连接需求。
    - 多样化选项:不同的镀层选项和引脚样式增加了产品适用范围,便于用户根据具体应用场景选择最合适的配置。
    - 可靠的电气性能:最小引脚保持力为5盎司,接地平面保持力为1磅,确保了连接器的稳定性与耐用性。
    - 多功能集成:提供对齐销、锁定夹具、导轨选项等,进一步提升了连接器的多功能性和灵活性。

    应用案例和使用建议


    - 数据中心:QTE系列连接器广泛应用于数据中心,支持高速数据传输,满足服务器之间和网络设备之间的高效通信需求。
    - 工业自动化:在自动化控制系统中,QTE连接器能够提供稳定的连接,支持各种传感器和控制单元的数据交换。
    - 建议使用:在安装过程中需注意引脚和接地平面的对齐和压紧,确保最大保持力。另外,可根据需要选择合适的引脚样式和镀层选项以满足特定的应用要求。

    兼容性和支持


    - 兼容性:QTE系列连接器支持多种配置和选项,可以与各类标准设备兼容,提供广泛的集成性。
    - 支持:Samtec公司提供全面的技术支持和售后服务,包括定制化解决方案和技术咨询,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 插入困难:确保引脚正确对齐并按照规定的压力进行安装。如果需要,可以使用引导销辅助。
    2. 保持力不足:检查并确认接地平面和引脚的正确安装,确保满足最小保持力的要求。
    3. 兼容性问题:选择合适的镀层和引脚样式,如有疑问,建议联系技术支持团队获取帮助。

    总结和推荐


    QTE系列差分对连接器以其高密度、多功能和可靠性的特点,在多个行业中都有着广泛的应用。它不仅提供了多样化的配置选项以适应不同的应用场景,还具有优异的电气性能和机械稳定性。因此,强烈推荐在需要高密度连接和稳定信号传输的场合使用这款产品。

QTE-014-01-F-D-DP-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 黑色
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 28pin
触头镀层 - 柱(配接) -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-014-01-F-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-014-01-F-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-014-01-F-D-DP-A-K-TR QTE-014-01-F-D-DP-A-K-TR数据手册

QTE-014-01-F-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1755 ¥ 52.183
25+ $ 5.3784 ¥ 45.4475
50+ $ 5.0544 ¥ 42.7097
100+ $ 4.698 ¥ 39.6981
425+ $ 4.5675 ¥ 38.5954
850+ $ 3.864 ¥ 32.6508
2125+ $ 3.276 ¥ 27.6822
库存: 87
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52.18
