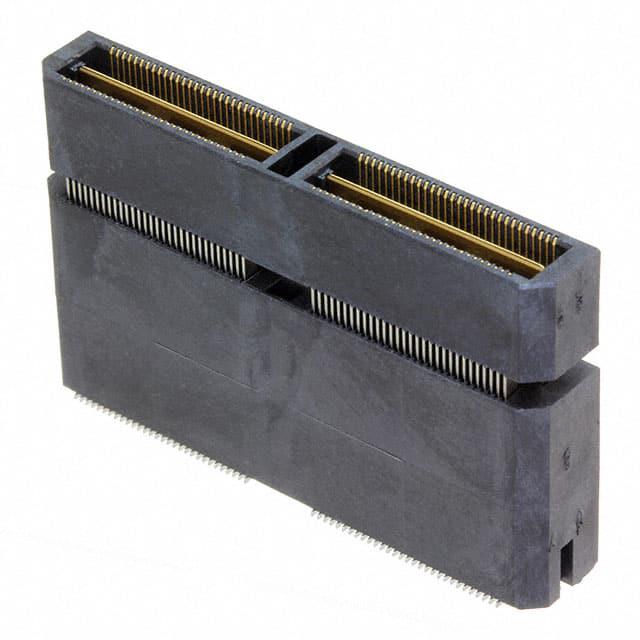

QTH-060-07-F-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: 2001895
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-060-07-F-D-A

QTH-060-07-F-D-A概述

    电子元器件产品技术手册

    产品简介


    本手册描述的产品是一款由Samtec公司生产的高密度双排HS终端组装体,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。该产品主要用于需要高密度连接的应用场合,如计算机网络、通信系统及工业自动化控制等领域。通过提供多种选项配置,如不同的接触面积镀层(金、锡等)和锁定方式(摩擦锁、卡扣等),该终端组装体可以适应各种不同的应用需求。

    技术参数


    - 尺寸规格: 尺寸规格以英寸为单位,默认公差为±.01(±0.254 mm)。
    - 引脚布局: 可选30, 60, 90, 120, 150个位置(按行计)。
    - 双排选项: 提供双排选择,需同时使用QTH-30-XX-D-XX和QTHH-30-XX-D-XX。
    - 镀层选项:
    - F: 3 µ''选择性金在接触区,无铅锡在尾部。
    - L: 10 µ''选择性金在接触区,无铅锡在尾部。
    - H: 30 µ''金在接触区,3 µ''金在尾部。
    - C: 50 µ''选择性金在接触区,无铅锡在尾部。
    - 引脚样式:
    - -01: .1680英寸(4.267 mm)
    - -02: .2861英寸(7.264 mm)
    - -03: .4043英寸(10.269 mm)
    - -04: .6001英寸(15.246 mm)
    - -05: .7181英寸(18.240 mm)
    - -06: .8361英寸(21.237 mm)
    - -07: .9542英寸(24.237 mm)
    - -08: 1.1511英寸(29.238 mm)
    - -09: .5224英寸(13.269 mm)
    - -10: .5618英寸(14.269 mm)

    产品特点和优势


    该产品以其紧凑的设计和多样化的选择(包括镀层类型和锁定方式)而著称。它具有出色的机械强度和电气性能,能够在高密度连接环境下保持稳定的信号传输质量。此外,该产品的安装和维护都非常便捷,降低了客户的总拥有成本。

    应用案例和使用建议


    - 应用案例: 适用于需要高密度连接的设备,如服务器机柜、交换机和路由器等。
    - 使用建议: 在选择合适的镀层和引脚样式时,需考虑具体应用的电气和机械要求。对于高密度的布线应用,建议采用较大的引脚间距和耐用的镀层以减少磨损和腐蚀。

    兼容性和支持


    该产品与其他电子元器件兼容性良好,可与特定型号(如QSH-D-GP)适配。厂商提供了详细的文档和技术支持,以帮助客户进行正确的安装和调试。

    常见问题与解决方案


    - 问题: 引脚损坏或变形。
    - 解决方案: 确保在运输和安装过程中避免过度弯曲或施加过大的外力。
    - 问题: 连接不稳定。
    - 解决方案: 检查所有引脚是否正确插入并确保锁定机制正常工作。
    - 问题: 插拔操作困难。
    - 解决方案: 确保插拔方向正确且不要过度用力。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX-X-XX是一款设计精良、功能强大的高密度双排HS终端组装体。它在高性能和可靠性方面表现卓越,是适用于多种应用的理想选择。强烈推荐给寻求高效能连接解决方案的工程师和设计师。

QTH-060-07-F-D-A参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
类型 Header,Outer Shroud Contacts
颜色 -
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-07-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-07-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-060-07-F-D-A QTH-060-07-F-D-A数据手册

QTH-060-07-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 217.9634
9+ ¥ 217.9634
18+ ¥ 217.9634
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 217.96
