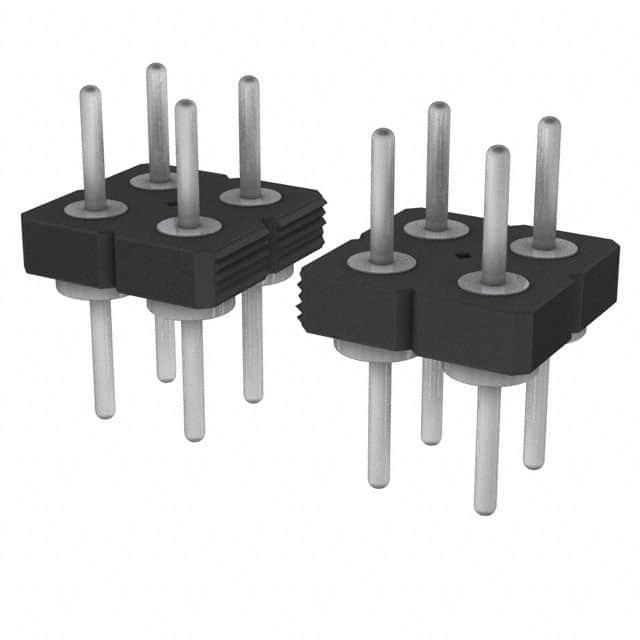

BDL-115-T-E

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 30pin 推挽式 Male Pin 黑色 通孔安装 38.1mm(长度)*5.08mm(高度)
供应商型号: 200-BDL115TE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 BDL-115-T-E

BDL-115-T-E概述


    产品简介


    本文将详细介绍一款(2.54 mm).100"间距的电子元器件——MATES WITH SS, SD, HSS, SL, SDL, ESS, ESD系列的板对板连接器。这类连接器广泛应用于各种电子设备中,如通信设备、工业自动化系统、汽车电子以及消费电子等领域。其核心功能是实现不同电路板之间的高效可靠连接。

    技术参数


    | 参数项 | 规格 |

    | 接触间距 | (2.54 mm) .100" |
    | 连接器类型 | STRIP |
    | 电镀选项 | Au or Sn over 50 µ" (1.27 µm) Ni |
    | 引脚样式 | BBS (Standard Single Row), BBL (Low Profile Single Row), BHS (High Temp Single Row), BBD (Standard Double Row), BDL (Low Profile Double Row) |
    | 针数/排 | 01 thru 32 (BBS & BBL), 01 thru 36 (BBD, BDL & BHS) |
    | 绝缘材料 | Black Liquid Crystal Polymer (BBL, BHS), Black Glass Filled Polyester (BBS, BBD, BDL) |
    | 温度范围 | -55 °C to +125 °C |
    | 引脚材料 | Phosphor Bronze or Brass |
    | 端子镀层 | Au or Sn over 50 µ" (1.27 µm) Ni |
    | 环保无铅焊接 | Yes (BBL, BDL, BHS-S), No, Lead Wave only (BBS, BBD, BHS-N) |

    产品特点和优势


    这款连接器具有多种独特功能和优势:
    - 低轮廓设计:实现(3.89 mm).153"板间距,当与SL系列配合时,能够显著节省空间。
    - 可靠性高:即使是在高频率和严苛环境下也能保持稳定的连接效果,接近永久连接的可靠性,同时具备分离连接的灵活性。
    - 温度适应性强:可在-55 °C到+125 °C的温度范围内正常工作。
    - 环保材料:采用Black Liquid Crystal Polymer和Black Glass Filled Polyester绝缘材料,确保长期稳定性和耐久性。
    - 多选项:提供多种引脚样式和电镀选项,满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于通信设备、工业自动化系统、汽车电子和消费电子产品等领域。例如,在一个自动化生产线中,使用这款连接器可以实现多个控制板之间的高效连接,从而提高生产效率和稳定性。
    使用建议
    1. 环境适应性:由于该连接器能够在极端温度下工作,适用于户外或高温工业环境。
    2. 引脚选择:根据实际应用场景选择合适的引脚样式,比如在需要超低轮廓的应用中可以选择BBL系列。
    3. 维护保养:定期检查连接器的接触情况,确保其始终处于良好状态。

    兼容性和支持


    该连接器与SS, SD, HSS, SL, SDL, ESS, ESD系列相互兼容。制造商Samtec提供了详细的规格说明和技术支持,可以通过访问官方网站www.samtec.com获取更多详细信息。此外,产品型号的完整规格可以在指定页面找到,如BBS, BBL, BHS, BBD或BDL的具体页面。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入困难 | 检查引脚是否有弯曲或者损坏,确保正确的插入方向。 |
    | 稳定性不佳 | 检查插头和插座之间的接触是否紧密,必要时更换新的连接器。 |
    | 环境温度影响 | 检查工作环境温度是否超出工作范围,采取适当措施调整环境温度。 |

    总结和推荐


    这款连接器凭借其低轮廓设计、高可靠性、宽温度范围和丰富的配置选项,在多个行业和应用领域中表现出色。如果需要在严苛环境或空间有限的应用场景中实现高效可靠的连接,这将是理想的选择。我们强烈推荐使用这款连接器来提升电子设备的稳定性和效率。

BDL-115-T-E参数

参数
针脚数 30pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 38.1mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

BDL-115-T-E厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BDL-115-T-E数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC BDL-115-T-E BDL-115-T-E数据手册

BDL-115-T-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
