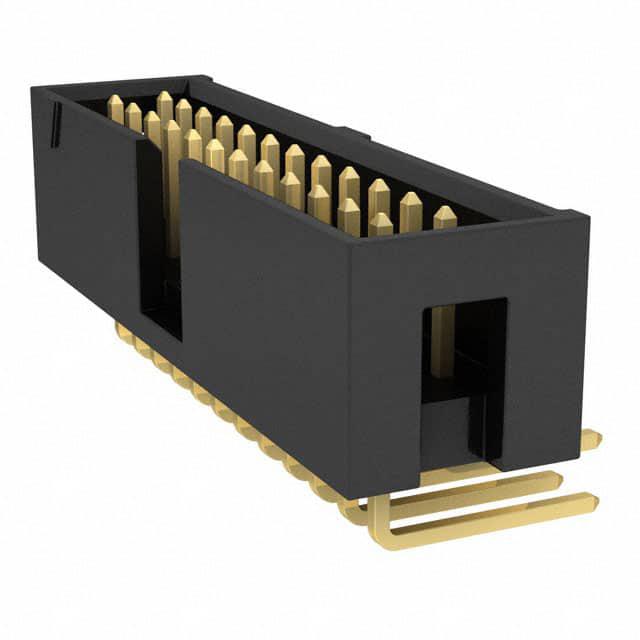

TSS-112-04-G-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距24p双排排针, TSS系列, 直角, 通孔安装
供应商型号: 2086504
供应商: 海外现货
标准整包数: 2
SAMTEC 矩形连接器 - 外壳 TSS-112-04-G-D-RA

TSS-112-04-G-D-RA概述

    # 电子元器件产品技术手册

    产品简介


    本产品为一系列高性能电连接器,由Samtec公司设计和制造。其主要包括TSS(Thin Strip Series)、ZSS(Z-Axis Series)和HTSS(High Temperature Strip Series)三种型号。这些连接器广泛应用于通信设备、工业自动化系统、航空航天设备以及其他对高可靠性连接要求严格的领域。
    主要功能
    - 实现高密度电路连接
    - 保证电气信号传输的稳定性和可靠性
    - 适用于宽温度范围的工作环境
    - 支持多种安装方式,包括表面贴装和穿孔焊接
    应用领域
    - 通信设备
    - 工业自动化系统
    - 航空航天设备
    - 医疗器械
    - 汽车电子

    技术参数


    绝缘材料
    - TSS、ZSS:黑色玻璃填充聚酯
    - HTSS:自然PCT
    绝缘电阻
    - 最小绝缘电阻为5000 MΩ
    接线端材料
    - 磷青铜
    表面处理
    - 金或锡镀层,底镀50 µ"(1.27 µm)镍
    工作温度范围
    - TSS、ZSS:-55 °C至+125 °C(金镀)
    - HTSS:-55 °C至+105 °C(锡镀)
    耐压能力
    - 额定耐压为1000 VRMS
    铅成分
    - HTSS:无铅焊料可焊
    - TSS、ZSS:仅适用于波峰焊
    其他特性
    - SMT引脚平整度:最大0.15mm(0.006")
    - 适用对齐销
    - 锁紧引脚
    - 极化设计
    - 与Samtec的其他系列如SSW、SSQ、ESW、ESQ、SSM、BCS兼容

    产品特点和优势


    唯一功能和优势
    - 高可靠性:经过严格测试,确保在各种恶劣环境下均能稳定运行
    - 宽温度范围:可在极端温度条件下保持正常工作
    - 高绝缘电阻:防止信号泄露,保证信号传输的准确性
    - 多种镀层选择:提供金和锡镀层,可根据需求选择最佳材质
    - 易于安装和维护:支持表面贴装和穿孔焊接,便于不同安装方式的需要
    市场竞争力
    - 适合多种应用环境,如通信、工业自动化、航空航天等
    - 与多种连接器系列兼容,方便用户进行整体系统的集成

    应用案例和使用建议


    应用案例
    - 通信基站:作为内部信号传输的关键组件,确保数据传输的稳定性
    - 工业自动化控制系统:连接各种传感器和执行器,确保控制系统的高效运行
    使用建议
    - 在使用过程中,建议采用机械板固定夹以提高连接器的机械稳定性,尤其是在使用金或选择性金镀层的连接器时。
    - 需注意连接器的极化设计,避免误插导致损坏。
    - 若需要特殊长度或规格的连接器,需提前联系厂商定制。

    兼容性和支持


    兼容性
    - 本系列产品与Samtec公司的其他连接器系列兼容,如SSW、SSQ、ESW、ESQ、SSM和BCS等。
    厂商支持
    - 用户可通过电子邮件(ipg@samtec.com)联系Samtec的技术支持部门,获取更多详细信息和支持服务。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题:引脚不平整,安装困难。
    - 解决方案:请检查引脚是否符合规格(最大平整度0.15mm),并确认焊接工艺是否符合标准。

    2. 问题:信号传输不稳定。
    - 解决方案:检查连接器的插针是否有损坏或污染,如有必要请重新清洁或更换。

    总结和推荐


    综合评估
    - 优点:
    - 高可靠性和宽温度范围,适应各种复杂环境
    - 多种镀层选择,满足不同应用需求
    - 支持多种安装方式,方便灵活
    结论
    - 推荐在对连接可靠性要求较高的应用场景中使用,如通信、工业自动化等领域。若用户需特别定制长度或规格,建议直接联系厂商以获取更佳的支持和服务。
    通过本文的技术手册内容,您可以详细了解此系列连接器的性能特点和技术参数,并根据实际应用需求作出合理的选择和配置。

TSS-112-04-G-D-RA参数

参数
排数 2
触头端接 -
针脚数 24pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 34.29mm(长度)*12.64mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
