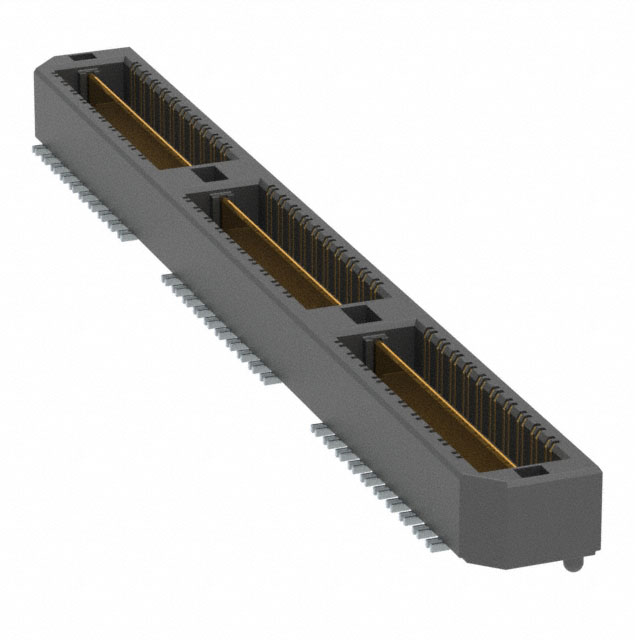

QTH-060-01-F-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 120pin 5mm 4.06mm 76nm 金 SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 612-QTH-060-01-F-D-DP-A-K-TR-ND
供应商: Digi-Key
标准整包数: 275
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-F-D-DP-A-K-TR

QTH-060-01-F-D-DP-A-K-TR概述

    电子元器件产品技术手册解析
    本篇文章将详细解析一款由SAMTEC公司设计制造的电子元器件——QTH-30-XX-D-XX系列。该产品广泛应用于多种电路板设计和集成系统中,为工程师们提供了可靠的连接解决方案。本文将从多个方面全面剖析这款电子元器件的技术特性和应用价值。

    1. 产品简介


    QTH-30-XX-D-XX是一种高性能的差分对终端装配(Differential Pair Terminal Assembly),旨在满足高速信号传输的需求。它通过提供优质的电气连接和机械稳定性,确保了在各类应用环境中的卓越表现。主要应用于数据中心、通信基础设施、服务器、网络设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 针数 | 2至100(每行) |
    | 选项 | -A: 对齐销选项 |
    -LC: 锁紧夹选项 |
    -GP: 导向柱选项 |
    -RT1: 保持选项 |
    -L: 卡扣选项 |
    -FL: 摩擦锁选项 |
    | 工作温度范围 | -40°C 至 85°C |
    | 插拔次数 | ≥100次 |
    | 电气特性 | 额定电流:最大2A |
    | 材料 | 绝缘体:LCP UL94V-0 |
    接触材料:磷青铜 |

    3. 产品特点和优势


    - 高密度设计:QTH-30-XX-D-XX系列支持从2针到100针不等,适用于紧凑型电路板布局。
    - 卓越的电气性能:提供低阻抗和低串扰的设计,确保了信号传输的质量。
    - 坚固耐用:插拔寿命超过100次,同时具有良好的耐热性和耐久性。
    - 多种安装选项:根据不同的应用场景,可以选择对齐销、锁紧夹、导向柱等多种安装方式,提高了安装的灵活性和可靠性。

    4. 应用案例和使用建议


    该系列产品常用于数据中心的高速信号传输、通信设备的内部连接及各类高性能计算系统中。在实际应用中,工程师需要根据具体的应用需求选择合适的针数和安装选项。例如,在高密度应用场合,可优先考虑使用多针配置;而在需要稳固安装的场合,则可以选择带有锁紧夹的版本。

    5. 兼容性和支持


    QTH-30-XX-D-XX系列产品支持与各类标准电路板兼容,同时也支持多种包装形式,包括单盘包装和带盘包装。SAMTEC公司为客户提供详尽的技术支持和售后维护服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保安装过程符合规范,避免强行插入。 |
    | 锁紧夹无法锁紧 | 检查锁紧夹是否正确安装,必要时更换新的锁紧夹。 |
    | 信号传输不稳定 | 检查连接器是否正确安装并清洁接触点。 |
    | 插拔次数达到上限 | 定期检查并更换已达到使用极限的产品。 |

    7. 总结和推荐


    总体而言,QTH-30-XX-D-XX系列是一款非常出色的电子元器件,具有高密度设计、卓越的电气性能、坚固耐用等特点,适用于多种高性能应用场合。我们强烈推荐使用该产品以提高系统的可靠性和性能。
    通过上述解析,我们可以看出QTH-30-XX-D-XX系列不仅在技术上达到了行业领先水平,而且在实际应用中表现出色。无论是从设计角度还是实际应用效果来看,它都是一个值得信赖的选择。

QTH-060-01-F-D-DP-A-K-TR参数

参数
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-060-01-F-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-F-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-F-D-DP-A-K-TR QTH-060-01-F-D-DP-A-K-TR数据手册

QTH-060-01-F-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
275+ $ 7.7936 ¥ 65.2231
550+ $ 6.7751 ¥ 56.699
库存: 275
起订量: 275 增量: 1
交货地:
最小起订量为:275
合计: ¥ 17936.35
