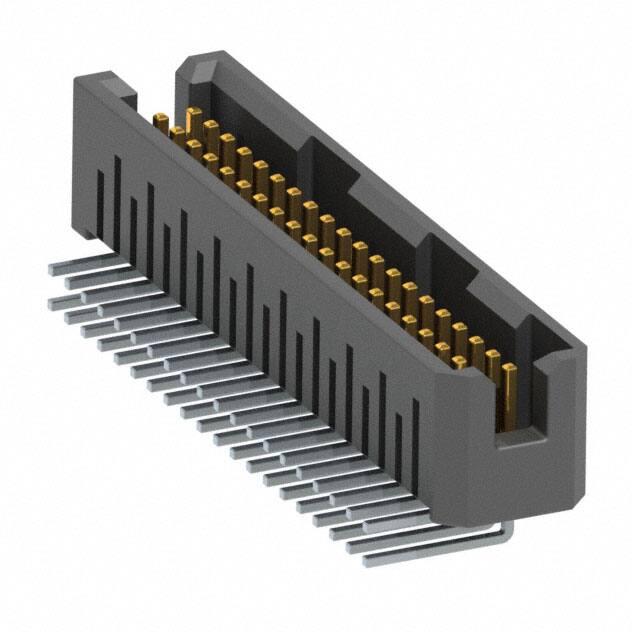

TFML-120-01-L-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距40p双排排针, TFML系列, 直角
供应商型号: 200-TFML12001LDRA
供应商: Mouser
标准整包数: 1

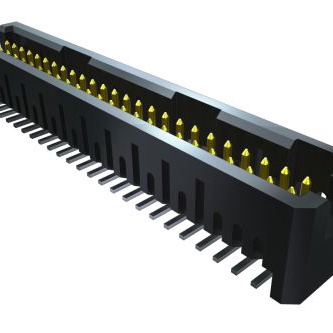

SAMTEC 矩形连接器 - 外壳 TFML-120-01-L-D-RA

TFML-120-01-L-D-RA概述

    电子元器件产品技术手册
    本手册详细介绍了SAMTEC公司生产的TFML系列连接器的产品特性和技术规格。TFML系列连接器以其卓越的性能和多种配置选项而闻名,在各类电子设备中得到广泛应用。

    1. 产品简介


    TFML系列连接器是一种多功能的插头连接器,可用于通过电路板上的插针实现不同组件之间的电气连接。它提供多种配置选项,包括不同数量的引脚位置(从-05到-50)、双排布局以及通孔和表面贴装两种引脚样式。这些连接器广泛应用于通信设备、计算机主板、工业控制系统和其他高可靠性应用场合。

    2. 技术参数


    - 引脚位置: -05, -07, -10, -20, -30, -40, -50(每行)
    - 引脚样式:
    - 通孔:-01
    - 表面贴装:-02
    - 镀层选项:
    - 选择性镀金接触区域(30µ"),锡铅尾部
    - 选择性镀金接触区域(15µ"),锡铅尾部
    - 选择性镀金接触区域(3µ"),锡铅尾部
    - 接触区域全镀金(30µ"),尾部镀金(3µ")
    - 其他定制选项
    - 操作环境: 温度范围为-40°C至+85°C,湿度范围为0%至95%
    - 接触材料: 黄铜镀镍,接触部分厚度为0.018英寸
    - 机械性能: 最大摆动幅度为2mil,最大弯曲半径为0.012英寸
    - 组装要求: 最小推入力为12盎司,成品组装后的最大允许弓形为0.004英寸/英寸

    3. 产品特点和优势


    - 多样化配置:支持不同的引脚位置、引脚样式和镀层选项,满足不同应用需求。
    - 可靠性:选用高质量黄铜作为接触材料,确保长期稳定可靠的电气连接。
    - 灵活安装:提供通孔和表面贴装两种引脚样式,便于在不同类型的电路板上进行安装。
    - 环境适应性:工作温度范围广,适用于各种严苛的工作环境。
    - 高安全性:采用多级锁定机制,确保连接的稳固性和安全性。

    4. 应用案例和使用建议


    TFML系列连接器在以下领域得到广泛应用:
    - 通信设备:用于网络交换机、路由器和服务器之间的高速数据传输。
    - 计算机主板:用于CPU、内存条和其他关键部件的连接。
    - 工业控制系统:用于自动化生产线上的控制模块和传感器之间的数据传输。
    - 消费电子产品:如智能手机和平板电脑中的柔性电路板连接。
    使用建议:
    - 在高温环境下使用时,应确保散热良好,以防止连接器过热。
    - 安装过程中应避免过度弯曲引脚,以免影响电气性能。
    - 使用适当的工具进行焊接和安装,以保证连接质量。

    5. 兼容性和支持


    - 兼容性:TFML系列连接器支持与标准电路板的设计兼容,可以与其他品牌的产品互换使用。
    - 技术支持:SAMTEC公司提供全面的技术支持和售后服务,包括产品选型指导、现场安装支持和技术培训。

    6. 常见问题与解决方案


    - Q: 如何正确安装TFML连接器?
    - A: 确保所有引脚对齐并垂直插入插座中,使用专用工具按压直至达到规定的推入力。

    - Q: 如何解决因安装不当导致的连接不良问题?
    - A: 检查引脚是否有弯曲或损坏,并重新进行安装。必要时可更换损坏的连接器。
    - Q: 如何处理连接器出现的接触电阻增大问题?
    - A: 检查连接器和插座的清洁度,确保无污垢或氧化物。如问题持续存在,建议更换新的连接器。

    7. 总结和推荐


    综上所述,TFML系列连接器凭借其多样化的配置选项、可靠的电气性能和良好的环境适应性,在电子设备领域展现出强大的市场竞争力。无论是针对高端通信设备还是普通消费电子产品,这款连接器都能满足用户的高性能需求。因此,我们强烈推荐TFML系列连接器作为优质的选择。

TFML-120-01-L-D-RA参数

参数
排数 2
触头端接 -
针脚数 40pin
类型 Friction Lock,Header
颜色 黑色
触头类型 Male Pin
紧固类型 摩擦锁
长*宽*高 28.58mm(长度)*7.37mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TFML-120-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFML-120-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TFML-120-01-L-D-RA TFML-120-01-L-D-RA数据手册

TFML-120-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.118 ¥ 51.6971
10+ $ 5.335 ¥ 45.0808
60+ $ 4.6332 ¥ 39.1505
100+ $ 3.9528 ¥ 33.4012
500+ $ 3.444 ¥ 29.1018
1000+ $ 2.898 ¥ 24.4881
2000+ $ 2.4675 ¥ 20.8504
库存: 114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.69
