QTS-025-01-L-D-RA

厂牌: SAMTEC
产品描述: 0.64mm间距50p双排排针, QTS系列, 直角, 表面
供应商型号: CSJ-ST50397102
供应商: 海外现货
标准整包数: 1

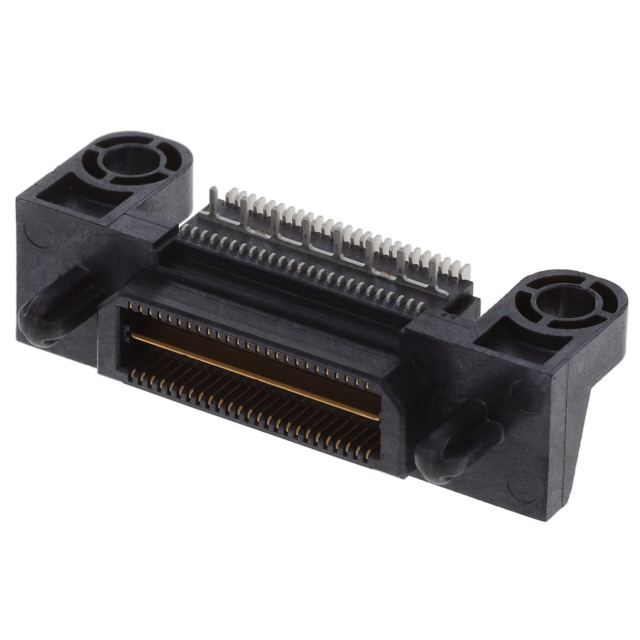

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-025-01-L-D-RA

QTS-025-01-L-D-RA概述

    # QTS-XXX-XX-XXX-D-RA-XX-XXX电子元器件技术手册

    1. 产品简介


    QTS-XXX-XX-XXX-D-RA-XX-XXX是一款高精度的双排直角端子条(Right Angle Terminal Strip),主要用于PCB(印刷电路板)连接的应用场景。它具有坚固耐用的设计和灵活的功能选项,能够满足多种电子设备的连接需求。产品主要适用于电信、工业控制、医疗设备以及消费电子产品等领域。
    主要功能:
    - 提供双排直角连接方式,便于空间布局。
    - 支持多种尾部设计(如焊接片、锁定螺丝等),增强可靠性。
    - 可与特定型号的焊接引脚和安装垫片配套使用。
    应用领域:
    - 工业自动化设备。
    - 医疗设备中的信号传输模块。
    - 通信系统中的接口连接。
    - 消费类电子产品中的内部组件连接。

    2. 技术参数


    | 参数名称 | 规格说明 |

    | 型号规格 | QTS-XXX-XX-XXX-D-RA-XX-XXX |
    | 连接排数 | 双排 |
    | 端子间距 | 0.080英寸(2.03毫米) |
    | 端子直径 | 0.09375英寸(2.3813毫米),公差为±0.0030英寸 |
    | 材料 | 绝缘体:LCP,黑色;终端:磷青铜;螺钉:钢 |
    | 表面处理 | 支持右角焊料浸润镀层、直角插装、焊接片等多种选项 |
    | 适用PCB厚度 | 0.062英寸至0.093英寸 |
    | 最大摆动范围 | ±2° |
    | 安装孔位置公差 | ±0.002英寸 |

    3. 产品特点和优势


    - 模块化设计:支持多种端子尾部选项,包括焊接片、锁定螺丝和插针等,可根据具体需求定制。
    - 高可靠性:采用磷青铜材料的终端,保证长期稳定连接,适用于恶劣环境。
    - 易维护性:设计合理的螺钉扭矩要求(最大为20英寸-盎司),便于后期维护。
    - 标准化包装:产品默认包装为托盘,便于批量生产。

    4. 应用案例和使用建议


    应用案例:
    1. 医疗设备:用于心电图机或超声设备的内部信号传输模块连接,确保高效可靠的数据交换。
    2. 工业机器人:作为运动控制系统的信号传递接口,保障实时响应能力。
    3. 通讯基站:提供设备间的快速连接点,适应复杂多变的电信环境。
    使用建议:
    - 在高振动环境中使用时,建议选择带锁定螺丝的选项以增强稳定性。
    - 如需大批量采购,可考虑直接购买已组装好的组件,减少装配时间。
    - 避免过高的焊接温度,以免损坏端子条绝缘材料。

    5. 兼容性和支持


    QTS-XXX-XX-XXX-D-RA-XX-XXX兼容多种焊接引脚和安装垫片(例如SP-19-T、PPP-63等)。SAMTEC公司提供了全面的技术支持,包括样品供应、技术支持热线和在线文档查询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子条无法牢固固定到PCB上 | 确保安装时按照规定的扭矩进行操作 |
    | 端子插入困难 | 检查端子尺寸是否符合标准,必要时调整模具 |
    | 连接失效 | 检查焊接温度和时间是否合适 |

    7. 总结和推荐


    QTS-XXX-XX-XXX-D-RA-XX-XXX以其卓越的可靠性和灵活性,在工业级和消费级电子应用中表现优异。它不仅具备高度的可定制性,还能够在复杂的使用环境下保持稳定的性能。对于需要高效信号传输且对产品质量有严格要求的用户来说,这款端子条是一个理想的选择。
    推荐指数:★★★★★(五颗星)
    如果您正在寻找一款既经济又高效的连接解决方案,这款端子条无疑是您的最佳选择之一。

QTS-025-01-L-D-RA参数

参数
触头镀层
板上高度 9.42mm
针脚数 50pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
长*宽*高 34.73mm*2.7mm*15.37mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-025-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-025-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-025-01-L-D-RA QTS-025-01-L-D-RA数据手册

QTS-025-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
