首页  >  产品百科  >  QTS-050-03-L-D-A

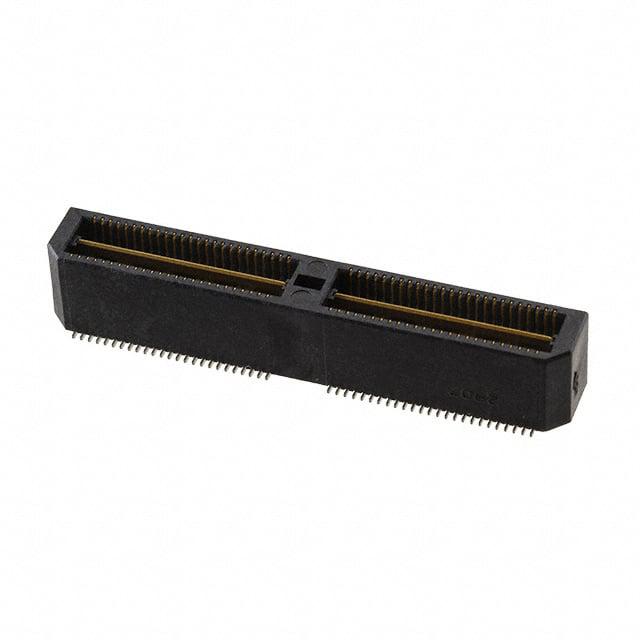

QTS-050-03-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 100pin SMD,P=0.64mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: 3664834
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTS-050-03-L-D-A

QTS-050-03-L-D-A概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品为双排高密度终端装配组件(H.635mm Double Row HS Terminal Assembly),型号包括QTS-XXX-XX-XXX-D-XXX系列。该组件主要应用于需要高密度连接的应用场合,如通信设备、工业自动化控制设备及消费电子产品等。

    2. 技术参数


    该组件的技术规格如下:
    - 位数规格:每行位置数可选 -025, -050, -075, -100, -125。
    - 排规格:双排,具体型号见产品说明。
    - 引脚规格:
    - 引脚长度选项:-01: .1680[4.267], -02: .2861[7.264], -03: .4043[10.269], -04: .6001[15.246], -05: .7181[18.240], -06: .8361[21.237]。
    - 引脚材料:磷青铜。
    - 绝缘体材料:液晶聚合物(LCP),UL94V-0级,颜色为黑色。
    - 接触面积镀层:有多种选择,包括3μ"闪金(F)、10μ"轻金(L)、30μ"重金(H)、50μ"重金(C)及带铅锡(FTL和STL)等。
    - 其他部件:含对准针(A)、锁定夹(LC)、聚酰亚胺膜垫(K)及导轨(GP)。

    3. 产品特点和优势


    该产品的主要特点包括:
    - 高密度连接:每行可容纳多达125个位置,非常适合高密度连接需求。
    - 材料选择丰富:提供不同镀层和引脚长度,以适应不同的电气特性和应用场景。
    - 兼容性强:支持自动放置(需注意锁定夹不兼容)。
    - 高机械强度:最小端子保持力为6盎司,最小接地平面保持力为1磅。
    - 易用性:采用多种安装选项,包括锁定夹、对准针等,使装配更加便捷。

    4. 应用案例和使用建议


    应用案例
    该组件常用于各种需要高密度连接的应用中,如通信基站、数据中心网络设备及智能家居控制系统。例如,在通信基站中,可以将此组件用于电路板之间的信号传输。
    使用建议
    - 在安装时,建议根据实际需求选择合适的引脚长度和镀层类型。
    - 安装锁定夹时,需确保足够的插入力。
    - 考虑到高密度连接的需求,组装前应充分检查每个位置的精度和稳定性。

    5. 兼容性和支持


    该组件设计灵活,支持多种引脚长度和镀层选择。关于兼容性问题,建议详细咨询供应商。SAMTEC公司提供了专业的技术支持,包括安装指导、售后维修服务等,以确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1:插入力过高
    - 解决方案:考虑使用不同的锁定夹或调整引脚长度。
    - 问题2:接触不良
    - 解决方案:检查镀层选择是否正确,必要时重新镀层。
    - 问题3:无法自动放置
    - 解决方案:手动放置锁定夹,避免使用自动放置方式。

    7. 总结和推荐


    该双排高密度终端装配组件具备高密度连接能力和丰富的材料选择,适用于多种复杂应用场景。其独特的设计使得安装简便且稳定可靠。综合来看,如果您的项目需要高密度连接且对材料选择有一定要求,我们强烈推荐使用此产品。

QTS-050-03-L-D-A参数

参数
触头端接 -
针脚数 100pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-050-03-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-050-03-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTS-050-03-L-D-A QTS-050-03-L-D-A数据手册

QTS-050-03-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
