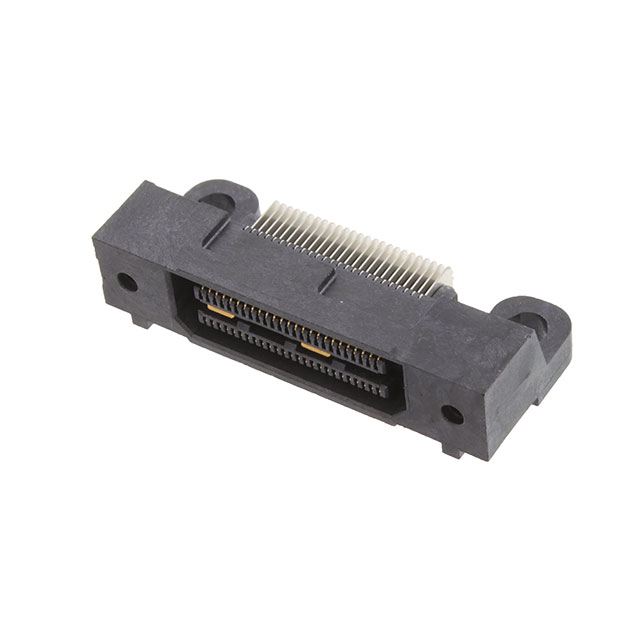

QSS-025-01-L-D-RA-LS1

厂牌: SAMTEC
产品描述: 0.64mm间距50p双排排母 插座, QSH系列, 直角, 表面
供应商型号: N-QSS-025-01-L-D-RA-LS1
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-025-01-L-D-RA-LS1

QSS-025-01-L-D-RA-LS1概述

    电子元器件产品技术手册
    本文档提供了一个关于特定型号电子元器件(QSS-XXX-XX-XXX-D-RA-XX-XXX)的技术手册概要。该手册由SAMTEC, Inc.制作,包含了详细的产品技术规格、性能参数、特点和优势、应用案例、兼容性支持以及常见问题解答等内容。以下是根据技术手册的内容整理的综合报告。

    1. 产品简介


    QSS-XXX-XX-XXX-D-RA-XX-XXX是一种双排直角插座条,适用于印刷电路板(PCB)。这种电子元器件主要用于需要高密度连接的应用场景,如通信设备、计算机网络、工业自动化等领域。其关键特性包括可选的锁定螺钉、焊片和穿孔插入式引脚。

    2. 技术参数


    - 接触点数量:可以选择25、50、75或100个接触点(每行)。
    - 引脚类型:包括直角、锁定螺钉、焊片、Kapton垫片和焊接引脚等多种选择。
    - 材料:绝缘体为LCP,颜色为黑色;终端、接地平面和焊接引脚为磷青铜。
    - 机械特性:接触点间距为0.635mm(每行),焊接点最小推力为6盎司。
    - 电气特性:适用厚度为0.062英寸或0.093英寸的PCB,设计符合多种电气标准。
    - 环境适应性:符合相关环境要求,能够在广泛的温度范围内稳定工作。

    3. 产品特点和优势


    - 高密度连接:每行最多可达100个接触点,满足高密度连接需求。
    - 多功能引脚选项:提供锁定螺钉、焊片和穿孔插入式引脚等多样化选择。
    - 优良的材料选择:采用LCP和磷青铜材料,保证了优异的耐久性和可靠性。
    - 标准化设计:符合通用的电气标准,确保互操作性和兼容性。

    4. 应用案例和使用建议


    - 通信设备:该插座条广泛应用于电信设备中,如交换机、路由器等,确保高速信号传输的稳定性。
    - 计算机网络:用于服务器、工作站等设备中的PCB连接,提高系统整体性能。
    - 工业自动化:适合工业控制系统的信号传输和接口连接,支持高效的数据交换。
    使用建议:
    - 在组装时严格按照技术手册的指导进行,确保正确的接触点对齐和焊点质量。
    - 定期检查和维护,特别是对于锁定螺钉和焊片部分,以确保长期稳定运行。

    5. 兼容性和支持


    该产品支持与不同厚度的PCB兼容,并提供标准包装方式。SAMTEC, Inc.为客户提供详尽的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:接触点连接不稳定
    - 解决方案:确保正确对齐并焊接接触点,检查锁定螺钉和焊片的状态。
    - 问题2:推力不足导致接触不良
    - 解决方案:确认焊接点的最小推力符合技术手册的要求,必要时重新焊接。

    7. 总结和推荐


    总体而言,QSS-XXX-XX-XXX-D-RA-XX-XXX是一款性能优异且应用广泛的电子元器件。它具有高密度连接能力、丰富的引脚选项和优良的材料特性,特别适合于高要求的电子系统。经过上述技术参数、特点及使用建议的介绍,可以认为该产品是值得推荐的。

QSS-025-01-L-D-RA-LS1参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Socket
间距 640μm
排数 2
触头镀层
板上高度 8.33mm
针脚数 50pin
接合堆叠高度 -
长*宽*高 33.97mm(长度)*14.22mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSS-025-01-L-D-RA-LS1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-025-01-L-D-RA-LS1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSS-025-01-L-D-RA-LS1 QSS-025-01-L-D-RA-LS1数据手册

QSS-025-01-L-D-RA-LS1封装设计

查看详情并下载
Symbol
Footprint
3D Model
