TMMH-105-01-T-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

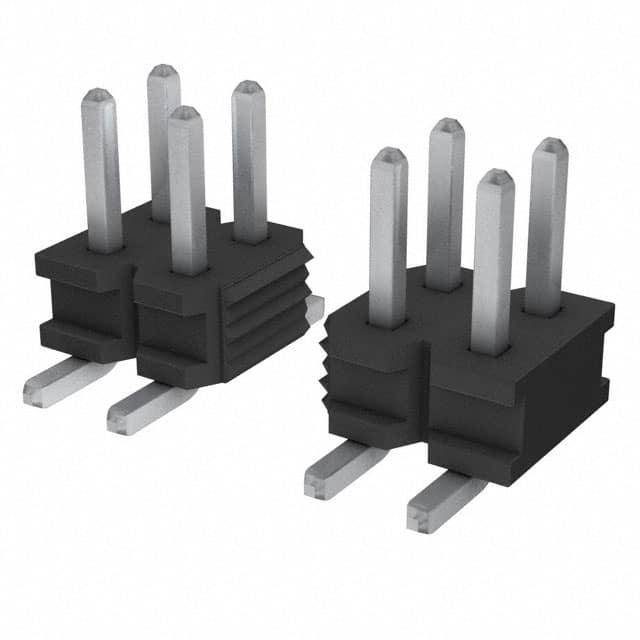

产品描述: Samtec 2.0mm间距10p排针, TMMH系列
供应商型号: 200-TMMH10501TDV
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TMMH-105-01-T-DV

TMMH-105-01-T-DV概述


    产品简介


    本技术手册所描述的是Samtec公司生产的TMMH系列高速连接器。这种连接器主要用于高密度电子系统中,适用于多种应用场景,如通信设备、计算机网络、服务器系统和工业自动化等。该系列连接器提供了优异的电气性能和可靠的机械稳定性,确保了信号传输的质量和系统的稳定运行。

    技术参数


    以下是该产品的关键技术参数:
    - 尺寸精度:角度误差 ±3°(见表2)
    - 公差:所有尺寸均为英寸单位(除非另有说明),尺寸公差参见图1和图2
    - 最大摆动:±2mm(任意方向)(见图2)
    - 接触面积:0.07874英寸(2.000毫米),公差±0.0040英寸(±0.10毫米)(见图2)
    - 镀层选项:
    - -01:3.20毫米
    - -04:1.91毫米
    - -05:1.65毫米(最小)
    - 金镀层厚度:
    - -L:15微英寸轻选金,尾部为哑光锡
    - -F:3微英寸闪金,尾部为哑光锡
    - -S:30微英寸选择金,尾部为哑光锡
    - -G:20微英寸金,尾部金层至少3微英寸
    - -T:接触面及尾部为哑光锡
    - -H:30微英寸重金,尾部金层至少3微英寸
    - -TM:接触面及尾部为哑光锡
    - -LM:15微英寸轻选金,尾部为哑光锡
    - -SM:30微英寸选择金,尾部为哑光锡
    - -FM:3微英寸闪选择金,尾部为哑光锡

    产品特点和优势


    1. 卓越的电气性能:该连接器具有出色的电气性能,保证了高频率信号传输时的稳定性和低损耗。
    2. 可靠性:材料采用UL 94 VO等级的LCP材料,确保在高温和高湿度环境下的长期可靠运行。
    3. 多样化配置:支持多种选项,包括不同的镀层、锁定机制、引脚布局等,满足不同应用场景的需求。
    4. 易于安装和维护:提供多种安装选项,便于装配和后续维护,同时减少故障率。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于数据中心、服务器机架、交换机和路由器等设备中。例如,在一个大型数据中心中,TMMH连接器被用于连接服务器主板和背板,以实现高速数据传输。
    使用建议
    - 在高密度布局下,需特别注意连接器的排列方式,避免过紧的布局导致热管理和空间利用问题。
    - 针对高插入力的情况,建议采用手动放置方式,以避免自动放置过程中出现的问题。

    兼容性和支持


    该连接器与多种电子设备兼容,可通过不同选项进行配置以满足特定需求。Samtec公司提供了全面的技术支持和售后服务,包括技术咨询、维修和配件供应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 建议手动放置以避免损坏 |
    | 连接不稳定 | 检查连接器是否正确安装,确保锁扣功能正常 |

    总结和推荐


    综上所述,TMMH系列连接器以其卓越的电气性能、可靠的机械结构和多样化的配置选项,在多种应用场合中表现出色。针对高密度和高速信号传输的应用,该产品无疑是一个值得信赖的选择。因此,我们强烈推荐使用TMMH系列连接器以提升系统的整体性能和稳定性。

TMMH-105-01-T-DV参数

参数
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
长*宽*高 10mm(长度)*7.04mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TMMH-105-01-T-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMMH-105-01-T-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TMMH-105-01-T-DV TMMH-105-01-T-DV数据手册

TMMH-105-01-T-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.989 ¥ 8.3571
57+ $ 0.781 ¥ 6.5995
114+ $ 0.649 ¥ 5.4841
513+ $ 0.5292 ¥ 4.4717
1026+ $ 0.4752 ¥ 4.0154
2052+ $ 0.4104 ¥ 3.4679
5016+ $ 0.315 ¥ 2.6618
10032+ $ 0.2415 ¥ 2.0407
库存: 144
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.35
