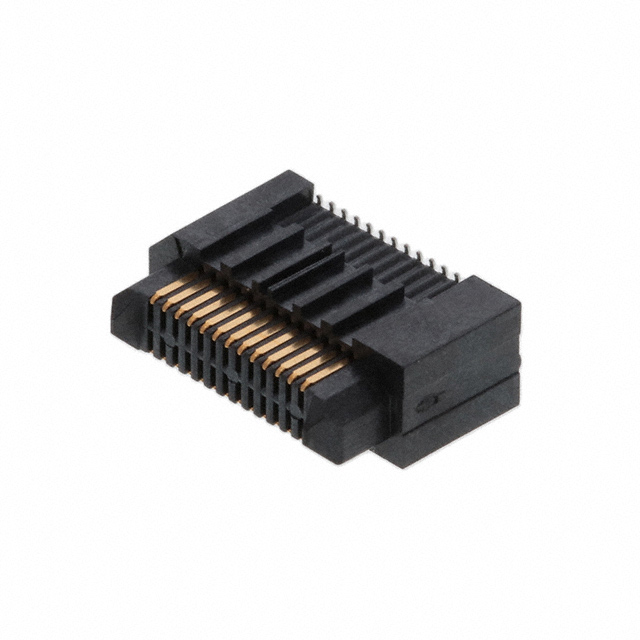

ERM8-013-08.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 800μm 2 26pin 10mm,12mm,15mm 8.91mm 250nm 金 SMD,P=0.8mm 贴片安装 16.4mm(长度)*5.6mm(高度)
供应商型号: 200-ERM8013080LDVKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-013-08.0-L-DV-K-TR

ERM8-013-08.0-L-DV-K-TR概述


    产品简介


    本产品是一款高性能的边缘速率终端装配(Edge Rate Terminal Assembly),型号为ERM8-XXX-XX.X-XXX-DV-XXXX-XX。这类装置广泛应用于各种高密度连接需求的应用场合,如高速数据传输、电信设备和工业自动化系统等。它们的主要功能是确保信号传输的稳定性和可靠性,通过独特的设计提升电气性能。

    技术参数


    - 引脚数量:每行可选5、10、11、13、20、25、30、35、40、49、50、60、70、75和100个引脚。
    - 引脚间距:2mm、3mm、5mm、8mm和9mm。
    - 镀层规格:可以选择轻量选择金镀层(Light Selective Gold)和接触区镀金(Selective Gold)等。
    - 插针布局:提供多种选项,包括差分对(Differential Pair)、锁扣(Latches)、屏蔽(Shield)、扩展导柱(Extended Guide Posts)等。
    - 绝缘材料:聚酰亚胺薄膜(Polyimide Film Pad)。
    - 终端材料:黄铜(Phos Bronze)和铍铜(BeCu)。
    - 包装方式:可根据需求选择带卷式包装(Tape & Reel)、盘装(Tray)和满卷式包装(Full Reel QTY. Tape & Reel)。

    产品特点和优势


    - 高密度连接:支持多种引脚数量和间距配置,满足不同的连接需求。
    - 增强的电气性能:通过独特的结构设计提高信号传输质量和稳定性。
    - 多样化选项:提供了丰富的选项和配置,使客户可以根据具体应用场景进行定制。
    - 卓越的耐用性:采用高强度的材料和先进的制造工艺,确保产品在恶劣环境下仍能可靠运行。

    应用案例和使用建议


    ERM8-XXX系列在多个高密度连接的应用场景中得到了广泛应用,例如数据中心、通信基站和医疗设备等。根据手册中的说明,可以采取以下使用建议以确保最佳性能:
    - 在高温环境下使用时,应注意环境温度对电气性能的影响。
    - 配置合适的引脚数量和间距,以适应具体应用的需求。
    - 定期检查并维护连接器,确保长期稳定的运行。

    兼容性和支持


    本产品与多种标准连接器兼容,方便集成到现有系统中。此外,制造商提供了全面的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:连接器安装时出现松动。
    - 解决方案:检查安装孔的尺寸和位置是否符合要求,必要时调整安装工艺。

    - 问题2:信号传输不稳定。
    - 解决方案:确认接地和电源连接正确,且电缆长度符合规范。

    总结和推荐


    综上所述,ERM8-XXX系列是一款高密度、高性能的边缘速率终端装配产品,具备多样化的配置选项和出色的电气性能。适用于多种应用场景,具有广泛的市场竞争力。我们强烈推荐这一产品给那些需要高密度、高可靠性连接解决方案的用户。

ERM8-013-08.0-L-DV-K-TR参数

参数
板上高度 8.91mm
针脚数 26pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
长*宽*高 16.4mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-013-08.0-L-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-013-08.0-L-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-013-08.0-L-DV-K-TR ERM8-013-08.0-L-DV-K-TR数据手册

ERM8-013-08.0-L-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.29 ¥ 44.7005
25+ $ 4.3848 ¥ 37.0516
50+ $ 4.0716 ¥ 34.405
100+ $ 3.9312 ¥ 33.2186
200+ $ 3.9312 ¥ 33.2186
1000+ $ 2.9295 ¥ 24.7543
库存: 305
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.7
