RC2012F274CS

产品分类: 贴片电阻
厂牌: SAMSUNG
产品描述: 270KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: CGC-RC2012F274CS
供应商: 海外现货
标准整包数: 1

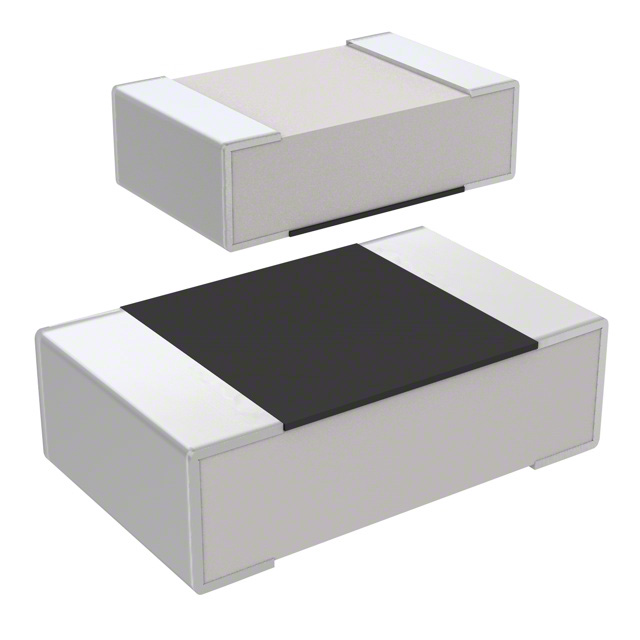

SAMSUNG 贴片电阻 RC2012F274CS

RC2012F274CS概述

    Thick Film Chip Resistors (RC General) 技术手册

    产品简介


    厚膜芯片电阻(RC通用系列)是一种小型、轻量且高可靠性的电阻器,适用于表面贴装技术(SMT)。该系列产品提供多种尺寸,包括0402(01005)、0603(0201)、1005(0402)、1608(0603)、2012(0805)、3216(1206)、3225(1210)、5025(2010)和6432(2512)。这些电阻器广泛应用于消费电子产品、通信设备、汽车电子、工业控制等领域。

    技术参数


    | 尺寸(mil) | 长度 L (mm) | 宽度 W (mm) | 厚度 T (mm) | 额定功率(W) | 最大工作电压(V) | 阻值范围(Ω) | 温度系数(ppm/℃) |

    | RC0402 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 1/32 | 15 | 1 ~ 1M | 1 ~ 9.9Ω : ± 300
    10 ~ 1MΩ : ± 250 |
    | RC0603 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 1/20 | 25 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |
    | RC1005 | 1.00±0.05 | 0.50±0.05 | 0.35±0.05 | 1/16 | 50 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 100 |
    | RC1608 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 1/10 | 50 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |
    | RC2012 | 2.00±0.20 | 1.25±0.15 | 0.55±0.10 | 1/8 | 150 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |
    | RC3216 | 3.20±0.20 | 1.60±0.15 | 0.55±0.10 | 1/4 | 200 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |
    | RC3225 | 3.20±0.20 | 2.55±0.20 | 0.55±0.10 | 1/3 | 200 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |
    | RC5025 | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 2/3 | 200 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |
    | RC6432 | 6.30±0.20 | 3.20±0.20 | 0.55±0.10 | 1 | 200 | 1 ~ 10M | 1 ~ 9.9Ω : ± 300
    10 ~ 10MΩ : ± 250 |

    产品特点和优势


    1. 小巧轻便:适合紧凑型设计。
    2. 高可靠性:经过严格测试确保长期稳定运行。
    3. 适用性强:适用于流焊和回流焊工艺。
    4. 环保合规:符合RoHS标准。

    应用案例和使用建议


    这些电阻器广泛应用于手机、平板电脑、电视、路由器、监控系统和医疗设备中。为了获得最佳效果,建议在高温、高湿度环境下进行额外防护措施,例如加装保护涂层。

    兼容性和支持


    - 与其他主流SMT设备和材料具有良好的兼容性。
    - 提供详尽的技术支持和售后保障,包括现场安装指导和技术咨询。

    常见问题与解决方案


    1. 问:电阻值漂移如何处理?
    - 答:确保电路周围环境温度稳定,必要时可采取隔热措施。

    2. 问:焊接后电阻值不稳定怎么办?
    - 答:检查焊接质量和焊点,重新焊接不良焊点。

    3. 问:如何选择合适的阻值范围?
    - 答:根据具体应用需求和负载情况选择合适的阻值范围。

    总结和推荐


    厚膜芯片电阻(RC通用系列)凭借其小巧、高可靠性、适用性强和环保合规等特点,在市场上具有较强的竞争优势。强烈推荐在各类电子设备中使用这些电阻器,以提高整体性能和可靠性。

RC2012F274CS参数

参数
电阻值 270KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC2012F274CS厂商介绍

SAMSUNG(三星)是一家总部位于韩国首尔的跨国电子公司,成立于1938年,是全球最大的信息技术公司之一。三星的业务涉及多个领域,包括消费电子、移动通信、半导体和显示器等。

主营产品分类:
1. 消费电子:包括电视、音响、家用电器等。
2. 移动通信:智能手机、平板电脑等。
3. 半导体:存储芯片、处理器等。
4. 显示器:液晶显示器、OLED显示器等。

应用领域:
三星的产品广泛应用于家庭、商业、工业等多个领域,如智能家居、移动办公、数据中心、医疗设备等。

三星的优势:
1. 技术创新:三星在半导体、显示器等领域拥有强大的研发能力,不断推出创新产品。
2. 品牌影响力:三星是全球知名品牌,拥有广泛的客户基础。
3. 全球布局:三星在全球设有多个生产基地和研发中心,实现全球化运营。
4. 产业链整合:三星在多个领域拥有完整的产业链,实现从原材料到成品的一体化生产。

RC2012F274CS数据手册

厂牌 PDF简要描述 下载
SAMSUNG 贴片电阻 SAMSUNG RC2012F274CS RC2012F274CS数据手册

RC2012F274CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
