CIH05TR10JNC

产品分类: 贴片电感
厂牌: SAMSUNG
产品描述: 100MHz 600MHz 130mA 8@100MHz 100nH 1.6Ω ±5% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 1276-6284-1-ND
供应商: Digi-Key
标准整包数: 1

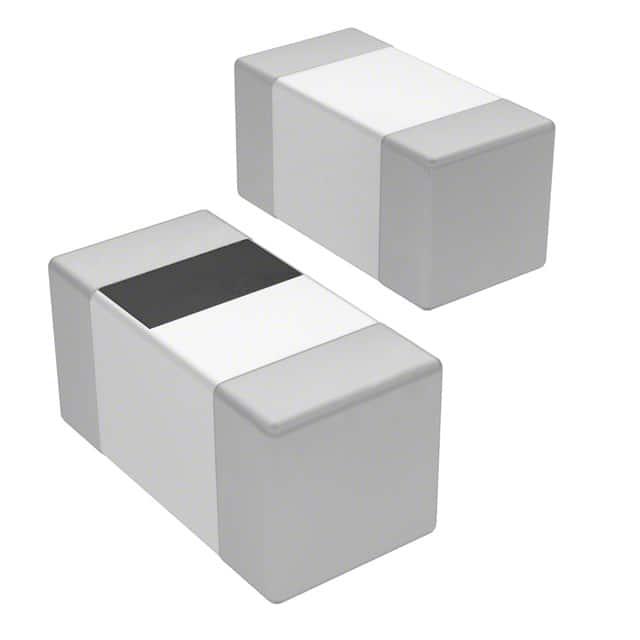

SAMSUNG 贴片电感 CIH05TR10JNC

CIH05TR10JNC概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是CIH05T系列多层高频电感器。这些电感器主要用于移动通信系统,能够有效地抑制高频率下的噪声并进行阻抗匹配。它们具有多层结构,适用于频率范围高达1.8GHz以上的应用场合。由于不含铅且支持无铅焊接,CIH05T系列电感器符合RoHS标准,适用于环保要求较高的应用场景。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0.45~0.55 x 1.25~1.55 x 0.45~0.55 mm |
    | 电感值(@100MHz) | 1.0 nH ~ 100 nH |
    | 最小Q值(@100MHz) | 8 |
    | 典型Q值(@100MHz) | 22-30 |
    | 谐振频率(SRF) | 1.8 GHz ~ 2.4 GHz |
    | 最小直流电阻(DCR) | 0.12 Ω ~ 1.60 Ω |
    | 额定电流 | 130 mA ~ 300 mA |

    产品特点和优势


    1. 低电阻特性:CIH05T系列电感器具有最低的电阻率,表现出良好的Q值和高谐振频率(SRF)。
    2. 高频适用性:能够满足100 MHz以上的频率需求。
    3. 可靠性:单片结构设计确保了高可靠性。
    4. 环保材料:无铅设计符合RoHS标准,适合环保要求较高的应用场景。

    应用案例和使用建议


    CIH05T系列电感器广泛应用于移动通信系统,特别是在噪声抑制和阻抗匹配方面表现优异。为了确保最佳性能,建议遵循以下使用建议:
    1. 环境适应性:这些电感器的工作温度范围为-55°C到+125°C,适合极端环境下的应用。
    2. 散热管理:尽管额定电流较高,但长时间大电流运行可能导致温度上升,因此需做好散热管理。

    兼容性和支持


    CIH05T系列电感器支持无铅焊接,兼容标准焊料。制造商提供了详细的推荐焊接条件,以确保最佳焊接效果。对于技术咨询和支持,用户可以联系产品代表或工程师。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频性能不佳 | 检查是否选择了正确的电感值 |
    | 温度过高 | 确保散热设计合理 |
    | 不符合RoHS标准 | 确认购买的是RoHS版本的电感器 |

    总结和推荐


    CIH05T系列电感器在高频率应用中表现出色,具有优异的Q值和高谐振频率,非常适合移动通信系统。其环保特性和高可靠性使其在市场上具有很高的竞争力。强烈推荐此系列电感器用于需要高可靠性和环保要求的应用场合。

CIH05TR10JNC参数

参数
电感值 100nH
饱和电流(LSAT) -
自谐振频率(SRF) 600MHz
容差 ±5%
直流电阻(DCR) 1.6Ω
额定电流 130mA
Q值 8@100MHz
测试频率 100MHz
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CIH05TR10JNC厂商介绍

SAMSUNG(三星)是一家总部位于韩国首尔的跨国电子公司,成立于1938年,是全球最大的信息技术公司之一。三星的业务涉及多个领域,包括消费电子、移动通信、半导体和显示器等。

主营产品分类:
1. 消费电子:包括电视、音响、家用电器等。
2. 移动通信:智能手机、平板电脑等。
3. 半导体:存储芯片、处理器等。
4. 显示器:液晶显示器、OLED显示器等。

应用领域:
三星的产品广泛应用于家庭、商业、工业等多个领域,如智能家居、移动办公、数据中心、医疗设备等。

三星的优势:
1. 技术创新:三星在半导体、显示器等领域拥有强大的研发能力,不断推出创新产品。
2. 品牌影响力:三星是全球知名品牌,拥有广泛的客户基础。
3. 全球布局:三星在全球设有多个生产基地和研发中心,实现全球化运营。
4. 产业链整合:三星在多个领域拥有完整的产业链,实现从原材料到成品的一体化生产。

CIH05TR10JNC数据手册

厂牌 PDF简要描述 下载
SAMSUNG 贴片电感 SAMSUNG CIH05TR10JNC CIH05TR10JNC数据手册

CIH05TR10JNC封装设计

查看详情并下载
Symbol
Footprint
3D Model
