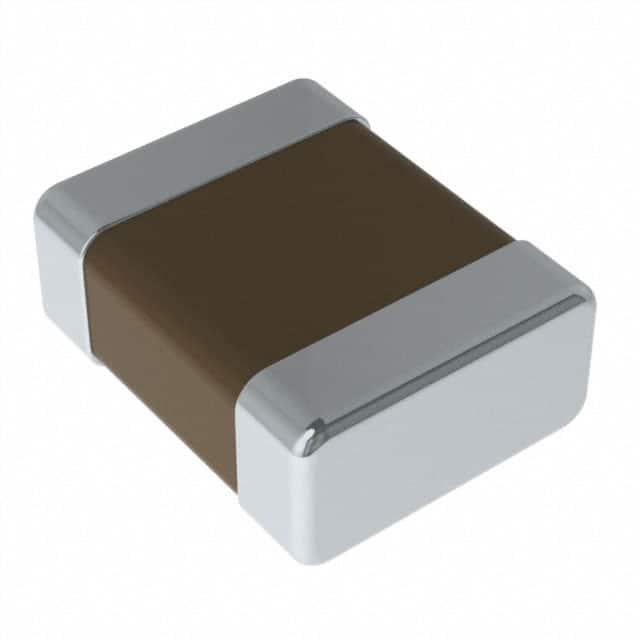

CIG22H4R7MNE

产品分类: 贴片电感
厂牌: SAMSUNG
产品描述: 1MHz 950mA 800mA 4.7μH 233mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: 1276-6226-6-ND
供应商: Digi-Key
标准整包数: 1
SAMSUNG 贴片电感 CIG22H4R7MNE

CIG22H4R7MNE概述

    # 电子元器件技术手册:多层功率电感

    1. 产品简介


    本产品是CIG22H系列多层功率电感,广泛应用于手机、数码相机(DSC)、数字摄像机(DVC)及个人数字助理(PDA)等设备中,主要用于DC-DC转换器的设计与应用。这些电感器通过磁屏蔽结构设计,实现了低直流电阻(DC Resistance)和高电流承载能力,同时完全符合RoHS标准,确保了其环保属性。产品采用单片结构设计,提高了整体可靠性。

    2. 技术参数


    以下为CIG22H系列多层功率电感的具体技术参数:
    | 产品型号 | 尺寸(英寸/毫米) | 电感值(μH)@1 MHz | 直流电阻(Ω)@典型值 | 额定电流(A)@30%电感降值 | 额定电流(A)@温度升高至40℃ |
    |
    | CIG22H1R0MNE | 1008/25.2x20 | 1.0 ±20% | 0.080 ±25% | 3.3 | 1.5 |
    | CIG22H1R2MNE | 1008/25.2x20 | 1.2 ±20% | 0.094 ±20% | 2.8 | 1.5 |
    | CIG22H1R5MNE | 1008/25.2x20 | 1.5 ±20% | 0.104 ±20% | 2.4 | 1.5 |
    | CIG22H2R2MNE | 1008/25.2x20 | 2.2 ±20% | 0.116 ±20% | 1.8 | 1.2 |
    | CIG22H3R3MNE | 1008/25.2x20 | 3.3 ±20% | 0.133 ±20% | 1.0 | 1.0 |
    | CIG22H4R7MNE | 1008/25.2x20 | 4.7 ±20% | 0.233 ±20% | 0.95 | 0.8 |

    3. 产品特点和优势


    CIG22H系列多层功率电感的主要特点和优势如下:
    - 高电流承载能力:能承受较高的电流,满足各种应用需求。
    - 低直流电阻:具备极低的直流电阻,减少了损耗,提高了效率。
    - 磁屏蔽结构:独特的磁屏蔽设计有效降低了电磁干扰,提升了系统的整体性能。
    - 环保材料:符合RoHS标准,无任何有害物质,安全可靠。
    - 单片结构:提高了整体可靠性和耐久度。

    4. 应用案例和使用建议


    应用案例
    该系列电感常用于手机、数码相机和PDA等设备中的DC-DC转换器。此外,它们也适用于其他需要高效能量转换的应用场合。
    使用建议
    - 在高温环境下使用时,需注意电感的最大额定电流会随着温度的升高而降低。
    - 根据具体的应用需求选择合适的电感值,以确保系统性能。
    - 为确保良好的焊接效果,建议按照推荐的焊接条件进行操作。

    5. 兼容性和支持


    该系列产品尺寸一致,可以与多种设备和电路板相兼容。厂商提供全方位的技术支持,包括销售团队和应用工程师,随时解答客户的疑问和提供必要的帮助。

    6. 常见问题与解决方案


    问题1:电感器温度过高
    解决方案:检查电感器的工作电流是否超过额定值,必要时可降低工作电流,或采取散热措施。
    问题2:电感器不导通
    解决方案:检查连接线路是否有故障,确认焊接质量是否合格。如果问题依旧,联系厂商获取进一步的帮助。

    7. 总结和推荐


    CIG22H系列多层功率电感凭借其优秀的电流承载能力和高效的能量转换能力,在众多应用场合中表现优异。它们不仅满足了高要求的应用需求,而且在设计和使用上提供了极大的灵活性和便利性。鉴于以上优点,强烈推荐使用这一系列产品。

CIG22H4R7MNE参数

参数
直流电阻(DCR) 233mΩ
额定电流 800mA
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 950mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

CIG22H4R7MNE厂商介绍
