首页  >  产品百科  >  PSR16-6-6-A

PSR16-6-6-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 10mm孔径, 25mm外径, 31.8mm长, 25.8Nm扭矩
供应商型号: 3643082
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 PSR16-6-6-A

PSR16-6-6-A概述


    产品简介

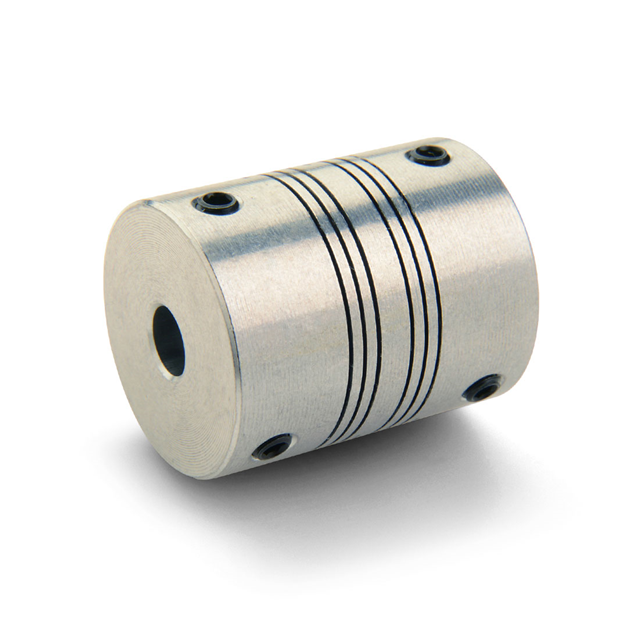

    Ruland PSR16-6-6-A 是一款四束耦合装置,专门设计用于连接直径为3/8英寸(0.3750英寸)的轴。这款耦合器以其卓越的扭矩容量、低回转、高精度以及轻量化而著称。它广泛应用于工业自动化、机器人技术、医疗设备和其他需要精密机械运动的应用领域。

    技术参数


    - 基本规格
    - 内孔尺寸:0.3750英寸
    - 外径:1.000英寸
    - 长度:1.250英寸
    - 最大允许角位移:3.0°
    - 最大允许平行位移:0.015英寸
    - 最大允许轴向移动:0.010英寸
    - 最大转速:6,000 RPM
    - 工作温度范围:-40°F 至 225°F(-40°C 至 107°C)
    - 性能参数
    - 动态扭矩(正反转):7.5 lb-in
    - 动态扭矩(非正反转):15 lb-in
    - 静态扭矩:30 lb-in
    - 扭转刚度:0.200 Deg/lb-in
    - 惯性矩:0.0116 lb-in²
    - 推荐使用的扭矩扳手:TW:BT-1R-1/4-15.6
    - 建议的内六角扳手尺寸:2.0 mm
    - 材料与质量
    - 材料:7075铝合金
    - 重量:0.0781磅
    - 符合RoHS3和REACH标准

    产品特点和优势


    Ruland PSR16-6-6-A 耦合器具有多个显著特点:
    - 高扭矩容量:比单束耦合器更高。
    - 零反冲:确保运动过程中无滞后。
    - 平衡设计:减少高速运转时的振动。
    - 轻量化:采用7075铝合金材料,确保结构强度的同时减轻重量。
    - 合规性:符合DIN 912 12.9标准,RoHS3和REACH认证,适用于严格要求的应用场景。

    应用案例和使用建议


    PSR16-6-6-A 四束耦合器适合多种应用,例如机器人手臂、自动化设备以及医疗器械等。这些应用场景需要精确的机械传动,以确保平稳和高效的操作。为了获得最佳效果,建议严格按照安装说明进行操作,确保所有组件正确对齐,且避免超过指定的最大轴向和径向位移限制。

    兼容性和支持


    Ruland PSR16-6-6-A 耦合器与各种标准轴径兼容。厂商提供详细的安装指南和技术支持,确保用户能够顺利安装并优化设备性能。如有疑问,可随时联系技术支持以获取更多帮助。

    常见问题与解决方案


    - 问题:滑动现象发生在低于预期扭矩值下。
    - 解决方案:检查轴径是否过小或内孔是否超出最大渗透长度。如有必要,请咨询技术支持。

    - 问题:安装过程中出现不均匀的螺钉紧固力矩。
    - 解决方案:重新校准扭矩扳手,并按照说明书中的步骤进行操作。

    总结和推荐


    综上所述,Ruland PSR16-6-6-A 四束耦合器是一款高度可靠的机械传动元件,特别适合于需要高精度和高扭矩传输的应用。其优越的设计、材料选择和制造工艺确保了长时间的稳定运行。因此,对于寻找高性能耦合器的工程师和技术人员而言,这是一个非常值得推荐的产品。

PSR16-6-6-A参数

参数
长*宽*高 31.8mm(长度)
安装方式 螺纹安装
包装方式 袋装

PSR16-6-6-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

PSR16-6-6-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING PSR16-6-6-A PSR16-6-6-A数据手册

PSR16-6-6-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
