OF-MSP-35-A

产品分类: 气动/液压/传动设备

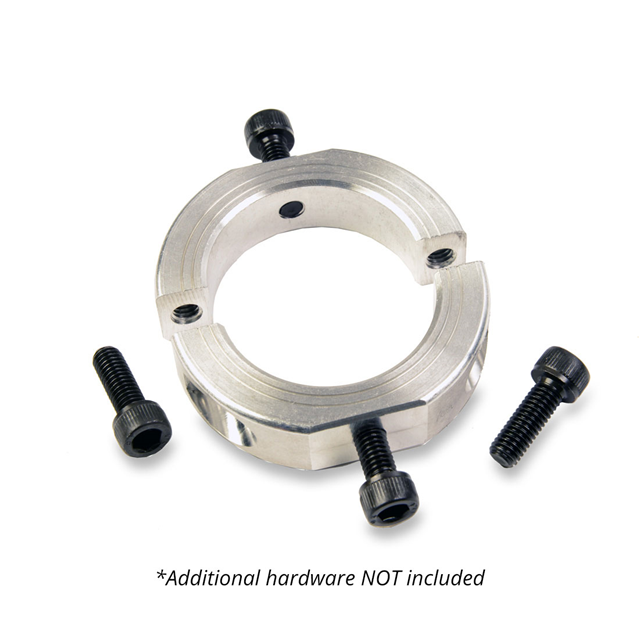

产品描述: Ruland 轴环, 35mm轴直径, 两件, 夹紧螺丝, 铝, 57mm外径, 15mm宽度
供应商型号: 1747159
供应商: 海外现货
标准整包数: 1

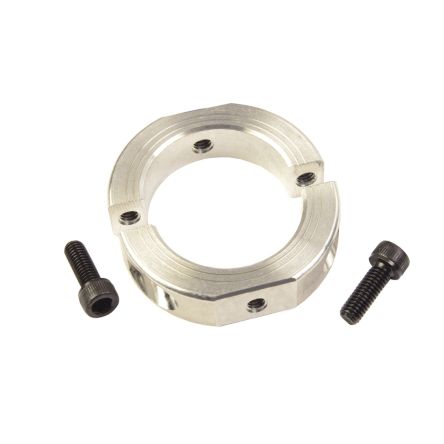

RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-35-A

OF-MSP-35-A概述

    电子元器件产品技术手册



    产品简介




    Ruland OF-MSP-35-A 是一款适用于工业设备及机械的高精度两片式轴环,具有独特的设计,使其在诸多应用场景中表现出色。该轴环拥有35毫米的孔径、57毫米的外径以及15毫米的宽度。它配备外径平面和螺纹安装孔,便于与其它轴环或相邻组件进行组装。这款轴环不损伤轴面,易于拆卸且可无限调整,适用于导向、间距控制、定位、安装和组件对齐等多种场合。它特别适合于需要严格控制垂直度(TIR小于等于0.05毫米)的应用场景,如负载面、机械停止装置或者齿轮和轴承的固定。


    技术参数




    - 孔径 (B1): 35毫米,公差:+0.050毫米 / +0.012毫米
    - 外径 (OD): 57毫米,最大间隙直径: 62.4毫米
    - 宽度 (W): 15毫米,公差:+0.076毫米 / -0.254毫米
    - 螺纹安装孔: M6
    - 平面对孔直径 (FB): 7.5毫米
    - 推荐安装间隔: 1.590英寸
    - 推荐轴径公差: +0.000毫米 / -0.013毫米
    - 锁紧螺丝材质: 合金钢
    - 锁紧螺丝规格: M6 x 18
    - 锁紧螺丝位置 (R): 23.24毫米
    - 锁紧螺丝数量: 2个
    - 材料规范: 2024-T351铝合金棒材
    - 尺寸温度范围: -40°F到225°F(-40°C到107°C)
    - 完工规格: 亮光,无电镀处理
    - 重量: 0.1363磅
    - 产地: 美国


    产品特点和优势




    Ruland OF-MSP-35-A具有诸多优点,包括但不限于:

    - 无需损伤轴面: 设计精密的夹紧系统确保不会损害轴表面。
    - 便捷拆装: 易于拆卸和安装,允许多次重复使用。
    - 高度适应性: 适用于多种安装环境和要求。
    - 优质材料: 使用高强度铝合金,提供出色的抗拉强度和耐腐蚀性。
    - 精密制造: 垂直度控制极其精确,确保最佳的功能表现。


    应用案例和使用建议




    这种轴环广泛应用于机械设备、自动化设备以及各种工业自动化系统中。例如,在机械臂和传送带系统中用于固定和调节部件的位置;在电动机驱动系统中作为机械止动装置,以实现精准的运动控制。

    使用建议:

    1. 在安装前请确保轴表面干净无尘。
    2. 涂抹适量润滑油以减小摩擦。
    3. 拧紧螺丝时应均匀施力,并遵循制造商推荐的扭矩值,避免过度拧紧导致损坏。


    兼容性和支持




    此产品可与其他品牌的类似规格轴环配合使用。Ruland Manufacturing为客户提供全面的技术支持服务,涵盖产品咨询、安装指导以及售后维修服务。


    常见问题与解决方案




    - 问题: 轴环无法正常锁紧。
    - 解决方案: 检查螺丝是否正确安装并达到推荐扭矩。

    - 问题: 轴环出现松动现象。
    - 解决方案: 重新调整螺丝,确保达到规定的预紧力矩。


    总结和推荐




    综上所述,Ruland OF-MSP-35-A是一款高性价比、高性能的轴环产品。它的卓越设计、可靠的性能以及广泛的适用范围使它成为众多工业应用的理想选择。因此,强烈推荐给需要这类精密零件的企业和个人。

OF-MSP-35-A参数

参数
长*宽*高 15mm(宽度)
包装方式 袋装

OF-MSP-35-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-35-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-35-A OF-MSP-35-A数据手册

OF-MSP-35-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 266.0147
5+ ¥ 260.2652
10+ ¥ 247.4501
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
