OF-MCL-40-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 40mm轴直径, 一件, 夹紧螺丝, 黑色氧化, 碳钢, 60mm外径, 15mm宽度
供应商型号: 1747129
供应商: 海外现货
标准整包数: 1

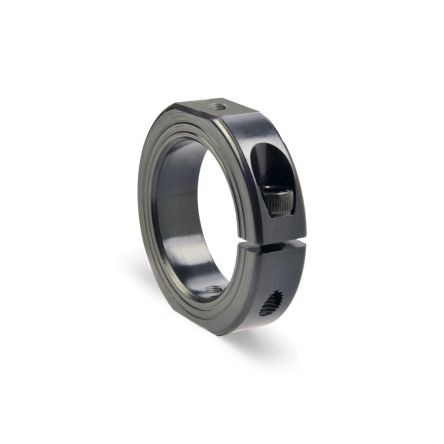

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-40-F

OF-MCL-40-F概述

    Ruland OF-MCL-40-F Shaft Collar 技术手册

    产品简介

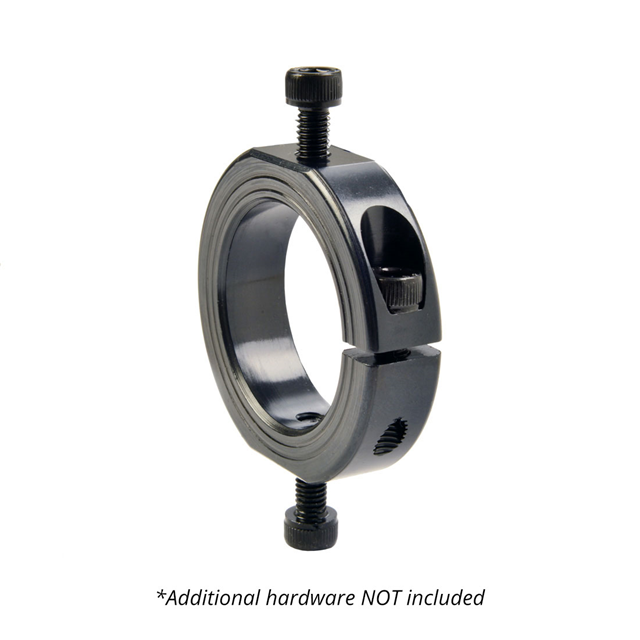

    Ruland OF-MCL-40-F是一款用于机械工程中的优质一夹式轴套。这款轴套采用黑化钢制成,具有40mm内径,60mm外径,以及15mm宽度。它具备外径平头及螺纹孔,方便安装和连接。这款轴套主要功能是导向、间距、止动、固定和组件对齐,广泛应用于机械制造和自动化设备中。

    技术参数


    以下是Ruland OF-MCL-40-F的主要技术参数:
    - 内径(B1):40 mm,公差+0.050 mm / +0.012 mm
    - 外径(OD):60 mm,最大清空直径65.6 mm
    - 宽度(W):15 mm,公差+0.076 mm / -0.254 mm
    - 螺纹安装孔:M6
    - 平面到内径(FB):7.5 mm
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 夹紧螺丝:M6 x 18,材料为合金钢
    - 扳手尺寸:5.0 mm
    - 坐力扭矩:16 Nm
    - 螺丝位置(R):24.99 mm
    - 数量:1个
    - 材料规格:1215号碳钢棒
    - 温度范围:-40°F至350°F(-40°C至176°C)
    - 表面处理:热处理黑氧化,含有环烷油,离心干燥

    产品特点和优势


    Ruland OF-MCL-40-F轴套的主要优势在于其独特的设计和卓越的性能:
    - 不会损伤轴表面,易于拆卸且无限次调整。
    - 严格控制的垂直度(TIR为? .05 mm),适用于需要高度对准的应用。
    - 高强度的锻造夹紧螺丝,符合DIN 912 12.9标准,确保高负荷保持力。
    - 采用优质的黑化处理,提高腐蚀抗性和持握力。
    - 制造过程中遵循严格的环保标准,RoHS3和REACH合规。

    应用案例和使用建议


    OF-MCL-40-F常用于设备的导向、间距、止动、固定和组件对齐。例如,在齿轮或轴承的安装中,垂直度的控制对于确保机械的正常运行至关重要。在使用时,确保按照安装指南进行操作,并使用适当的润滑剂以减少磨损。

    兼容性和支持


    Ruland OF-MCL-40-F轴套可以与其他机械组件轻松兼容,但由于缺少背槽,可能不适用于某些特定的应用。制造商提供了详尽的技术支持和维护信息,可通过官方网站联系客服获取帮助。

    常见问题与解决方案


    以下是几个用户可能会遇到的问题及其解决方案:
    - 问题:无法正确固定轴套
    解决方案:确保按指定扭矩拧紧螺丝,避免过松或过紧。
    - 问题:轴套表面出现腐蚀
    解决方案:检查并更换腐蚀的螺丝,定期进行表面维护。
    - 问题:垂直度不达标
    解决方案:重新安装并确保按照正确的装配顺序进行操作。

    总结和推荐


    Ruland OF-MCL-40-F轴套凭借其卓越的设计和高性能,在机械工程领域表现优异。它不仅在应用中表现出色,而且拥有广泛的兼容性和完善的支持服务。强烈推荐此产品用于需要高精度和可靠性的机械设备中。

OF-MCL-40-F参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-40-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
