首页  >  产品百科  >  JD21/33-98R

JD21/33-98R

产品分类: 气动/液压/传动设备

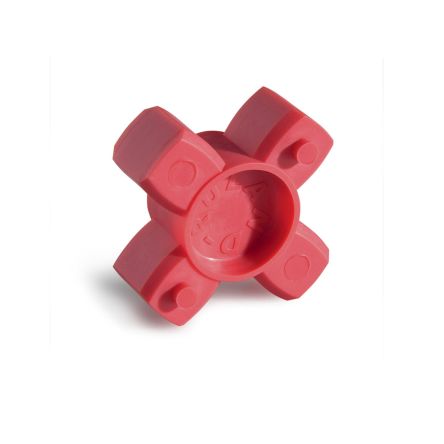

产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 33.3mm
供应商型号: 4232194
供应商: 海外现货
标准整包数: 2
RULAND MANUFACTURING 气动/液压/传动设备 JD21/33-98R

JD21/33-98R概述


    产品简介




    Ruland JD21/33-98R 零背隙单向联轴器

    Ruland JD21/33-98R 是一款专为高性能应用设计的零背隙联轴器。作为一款具有高扭矩能力的联轴器,它主要应用于工业自动化、机器人、包装机械和精密仪器等领域。这款联轴器以其零背隙、轻量化及低惯量等特点,在高速旋转应用中表现卓越。


    技术参数




    - 外径(OD):1.313 英寸(33.3 毫米)
    - 额定扭矩:87 磅英尺(9.83 牛·米)
    - 峰值扭矩:174 磅英尺(19.7 牛·米)
    - 最大角向偏移:0.8°
    - 最大平行偏移:0.003 英寸(0.08 毫米)
    - 最大轴向运动:0.030 英寸(0.76 毫米)
    - 最高转速:8,000 转/分钟(RPM)
    - 扭转刚度:83.3 磅英尺/度(9.43 牛·米/度)
    - 转动惯量:0.00277 磅英尺²(8.100 × 10^-7 千克·米²)
    - 材料硬度:98 Shore A 红色聚氨酯
    - 温度范围:-10°F 至 180°F(-23°C 至 82°C)
    - 重量:0.0138 磅
    - 安装间隙:0.030 英寸(0.75 毫米)


    产品特点和优势




    Ruland JD21/33-98R 具备以下显著特点和优势:

    1. 零背隙设计:实现无误差点对点的精确连接,适用于高精度定位需求。
    2. 高扭矩承载能力:采用高硬度聚氨酯材料,能够承受高达 174 磅英尺的峰值扭矩。
    3. 高转速适应性:设计允许高达 8,000 转/分钟的转速,特别适合高速运转场合。
    4. 低惯量:轻质设计降低了系统惯性,提升了响应速度和效率。
    5. 良好的环境适应性:宽泛的工作温度范围和材料特性确保其在恶劣环境中依然稳定可靠。


    应用案例和使用建议




    应用案例


    Ruland JD21/33-98R 在以下领域得到广泛应用:

    - 工业自动化:如传送带、机器手臂等,需要高精度、高速度的传输和定位。
    - 精密仪器:要求极高的位置精度和稳定性,例如显微镜、检测设备等。
    - 包装机械:高速旋转的分拣和装袋装置。

    使用建议


    - 正确安装间隙:保持适当的安装间隙,避免金属直接接触,确保传动平稳。
    - 定期检查紧固件:确保所有固定螺丝达到推荐的扭矩值,以维持联轴器的最佳性能。
    - 配合键槽使用:在必要时考虑使用键槽,以增加传递扭矩的能力,特别是在使用最小标准内径或尺寸较小的轴时。


    兼容性和支持




    Ruland JD21/33-98R 可与多种标准轴孔配合使用,包括英寸和公制单位、键式和无键式孔。制造商 Ruland 提供全面的技术支持和维护服务,确保客户能够获得最佳的应用效果和售后支持。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | ---- | -------- |
    | 安装时无法确定合适的角向和轴向偏移 | 严格按照手册中的指导进行安装,利用专用工具确保达到规定的安装参数。 |
    | 设备运行过程中发现扭矩下降 | 检查是否有磨损迹象,及时更换新的联轴器或部件,确保系统处于良好状态。 |
    | 扭矩不足时出现滑动现象 | 考虑增加键槽或其他增强措施,提高扭矩传递效率。 |


    总结和推荐




    综上所述,Ruland JD21/33-98R 是一款集高扭矩承载、低惯量及零背隙设计于一身的高性能联轴器。它的零背隙和高精度特点使其成为众多高端应用领域的首选。无论是工业自动化还是精密测量设备,Ruland JD21/33-98R 都能提供出色的性能和可靠的保障。强烈推荐使用此产品,特别是那些对精度和速度有较高要求的应用场合。

JD21/33-98R参数

参数
长*宽*高 33.3mm*33.3mm*33.3mm
零件状态 在售
包装方式 袋装

JD21/33-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD21/33-98R数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD21/33-98R JD21/33-98R数据手册

JD21/33-98R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 82.2007
12+ ¥ 78.231
50+ ¥ 75.0179
库存: 168
起订量: 4 增量: 0
交货地:
最小起订量为:2
合计: ¥ 164.4
