JD12/19-85B

产品分类: 气动/液压/传动设备
产品描述: Ruland 梅花联轴器 联轴器, 19mm外径
供应商型号: 7019143
供应商: 海外现货
标准整包数: 2
RULAND MANUFACTURING 气动/液压/传动设备 JD12/19-85B

JD12/19-85B概述


    产品简介

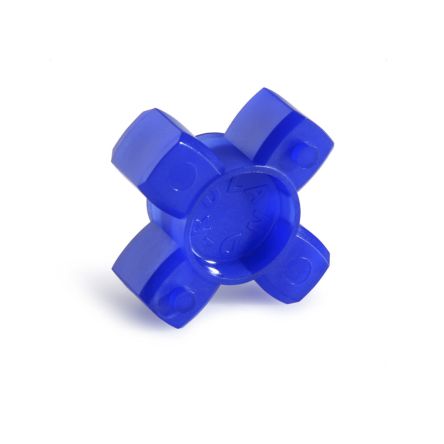

    Ruland JD12/19-85B是一款零背隙固定牙耦合蜘蛛(Jaw Coupling Spider),用于安装在Ruland品牌的固定牙耦合上。它具有出色的减震性能,特别适用于高转速的应用场景。该产品采用聚氨酯材料制造,硬度等级为85 Shore A,颜色为蓝色。JD12/19-85B可以轻松配合不同的安装需求,支持英寸和公制安装方式,并且能够适应键槽和无键槽的设计。
    主要功能和应用领域
    - 零背隙设计:该产品在两个铝制轮毂之间提供了零背隙的固定牙耦合,确保了精确的传动效果。
    - 高减震性能:JD12/19-85B采用了高减震聚氨酯材料,能够在保证低扭矩损失的情况下提供卓越的减震效果。
    - 轻量化设计:通过使用轻质聚氨酯材料,产品实现了低惯量设计,适合高转速应用。
    - 广泛应用:适用于需要高精度和低振动的机械设备,如数控机床、机器人、医疗设备等领域。

    技术参数


    | 参数 | 值 |

    | 外径 (OD) | 0.750 in (19.1 mm) |
    | 额定扭矩 | 5 in-lb (0.57 Nm) |
    | 角度偏移容许范围 | 1.0° |
    | 平行偏移容许范围 | 0.005 in (0.13 mm) |
    | 扭转刚度 | 2.5 lb-in/Deg (0.28 Nm/Deg) |
    | 惯性矩 | 0.00016 lb-in² (4.770 × 10⁻⁸ kg-m²) |
    | 轴向运动容许范围 | 0.020 in (0.51 mm) |
    | 最大转速 | 8,000 RPM |
    | 全轴承支撑 | 是 |
    | 重量 | 0.002700 lbs |
    | 温度范围 | -10°F 到 180°F (-23°C 到 82°C) |

    产品特点和优势


    - 高减震性能:JD12/19-85B采用了85 Shore A硬度的聚氨酯材料,确保在高速运行时能提供良好的减震效果,从而减少机械振动。
    - 高精度零背隙设计:零背隙设计确保了传动过程中没有松动和延迟,提高了系统的整体精度。
    - 轻量化设计:聚氨酯材料的应用使得该产品重量轻,同时保持了高韧性和强度,适合各种复杂工况。
    - 定制化程度高:可通过多种方式进行组合,适用于不同规格和型号的设备。
    - 符合国际标准:该产品符合DIN 912 12.9标准和RoHS3及REACH法规,确保了产品品质和环保要求。

    应用案例和使用建议


    应用案例
    JD12/19-85B通常用于高精度、高转速的机械设备中,例如:
    - 数控机床中的伺服电机传动系统
    - 工业机器人的关节部位
    - 医疗设备的精密控制部件
    使用建议
    - 正确对齐:在安装过程中需仔细校准轮毂和轴的位置,以确保角度和轴向偏移在允许范围内。
    - 间隙维持:在装配时需确保两个轮毂间有一定的间隙,避免金属接触导致磨损。
    - 定期检查:由于该产品主要用于动态负载环境,因此需要定期检查其磨损情况,以确保长期稳定运行。

    兼容性和支持


    JD12/19-85B与Ruland品牌的各类固定牙耦合轮毂完全兼容。对于具体应用中的任何疑问或技术支持需求,用户可联系制造商获取帮助。制造商还提供了详细的安装指南,确保用户能够正确安装并维护该产品。

    常见问题与解决方案


    问题1:安装时出现力矩不足的现象
    解决方案:建议调整紧固件的扭矩至规定的范围内,或者在关键连接处使用键槽来提高力矩传输能力。
    问题2:发现产品在高温环境中失效
    解决方案:建议根据具体应用环境选择合适的工作温度范围内的材料,以确保产品稳定运行。
    问题3:无法达到预期的额定扭矩
    解决方案:检查产品是否按照规定方法正确安装,以及是否存在尺寸不匹配的情况。如有必要,可咨询技术工程师以获得进一步指导。

    总结和推荐


    总体而言,Ruland JD12/19-85B凭借其优异的减震性能、零背隙设计以及广泛的兼容性,在高精度、高转速应用场合表现出色。虽然在特定条件下可能会出现一些限制,但通过合理的使用和维护,它仍是一款值得信赖的产品。鉴于其优异的功能和特性,我们强烈推荐将其用于需要高精度、低振动的工业应用中。

JD12/19-85B参数

参数
零件状态 在售
包装方式 袋装

JD12/19-85B厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD12/19-85B数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD12/19-85B JD12/19-85B数据手册

JD12/19-85B封装设计

查看详情并下载
Symbol
Footprint
3D Model
