OF-MSP-12-F

产品分类: 气动/液压/传动设备

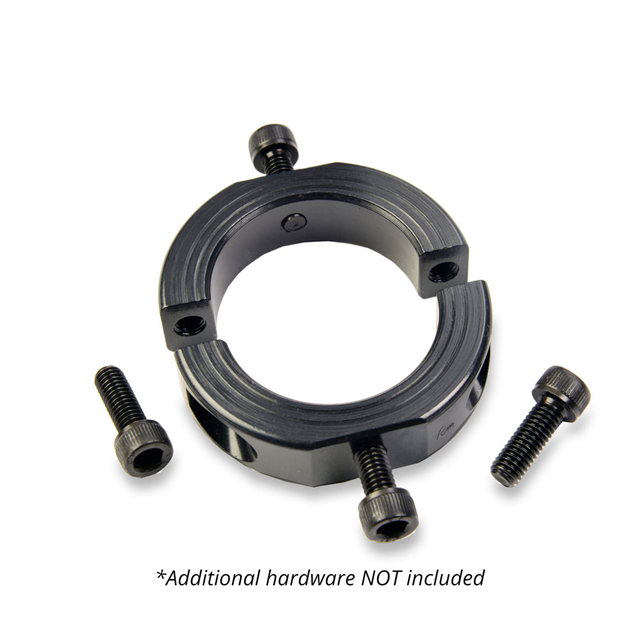

产品描述: Ruland 轴环, 12mm轴直径, 两件, 夹紧螺丝, 黑色氧化, 碳钢, 28mm外径, 11mm宽度
供应商型号: 1747137
供应商: 欧时
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-12-F

OF-MSP-12-F概述

    Ruland OF-MSP-12-F 技术手册解读与应用指南

    1. 产品简介


    Ruland OF-MSP-12-F 是一款专为机械装配设计的 12 毫米夹紧式两件套轴环,具有多种优点,适用于广泛的工业应用。该产品采用黑色氧化钢材料制成,能够提供出色的强度和耐腐蚀性能。OF-MSP-12-F 的主要功能包括导向、定位、支撑和安装,广泛应用于各种机械设备中。

    2. 技术参数


    - 内径(Bore B): 12 mm (+.050 mm / +.012 mm)
    - 外径(Outer Diameter OD): 28 mm
    - 宽度(Width W): 11 mm (+.076 mm / -.254 mm)
    - 最大间隙直径(Clearance Diameter C MAX): 32.0 mm
    - 螺纹安装孔(Threaded Mounting Hole): M4
    - 对边距离(Distance Across Flats): 24 mm
    - 螺钉规格(Forged Clamp Screw): M4x12,合金钢材质
    - 螺丝开口位置(Screw Location R): 10.01 mm
    - 螺丝数量(Number of Screws): 2 个
    - 工作温度范围(Temperature): -40°F 至 350°F (-40°C 至 176°C)
    - 重量(Weight): 0.1000 lbs
    - 产地(Country of Origin): 美国制造
    - 表面处理(Finish Specification): 热处理黑氧化,涂油浸渍后离心干燥

    3. 产品特点和优势


    - 不损坏轴面:夹紧式设计确保不会损坏轴表面,便于拆装且可无限次调整。
    - 精密公差控制:轴环内孔与轴的垂直度偏差不超过 0.05 mm,适用于需要高精度的负载传递和机械停止。
    - 坚固耐用:锻造螺丝符合 DIN 912 12.9 标准,确保卓越的承载能力。
    - 优异的机械性能:采用优质 1215 铅自由钢材料,经过热处理黑氧化工艺,具有良好的耐磨性和抗腐蚀性。
    - 符合环保标准:ROHS2 和 REACH 合规。

    4. 应用案例和使用建议


    - 典型应用场景:广泛应用于机械设备中,用于导向、间距调节、定位、安装以及组件对齐。
    - 使用建议:
    - 在使用前检查轴环的垂直度,确保其与轴的接触良好。
    - 使用合适的扭矩扳手将螺丝拧紧至 4.6 Nm,以确保稳定性和承载力。
    - 定期检查并维护螺丝和其他连接部件,防止因磨损或松动导致的故障。

    5. 兼容性和支持


    - 兼容性:适用于各种标准尺寸的机械设备,可以方便地与其他组件配合使用。
    - 支持服务:制造商提供详尽的技术支持和售后服务,确保客户在使用过程中获得帮助和指导。

    6. 常见问题与解决方案


    - 问题:轴环无法固定到轴上。
    - 解决方案:检查螺丝是否拧紧到位,确保螺纹孔无损坏。

    - 问题:轴环过早失效。
    - 解决方案:检查安装过程中的垂直度误差,重新调整安装位置,并确保定期进行维护。

    7. 总结和推荐


    Ruland OF-MSP-12-F 轴环凭借其精确的制造工艺、稳定的性能表现和出色的耐用性,在多种应用场景中表现出色。其独特的夹紧式设计、严格的公差控制以及优秀的抗腐蚀性能使其成为众多工业领域的理想选择。我们强烈推荐这一款产品给寻求高品质机械配件的用户。

OF-MSP-12-F参数

参数
长*宽*高 11mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-12-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
