PCMR16-5-5-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 5mm孔径, 16mm外径, 20.3mm长
供应商型号: 1864129
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 PCMR16-5-5-A

PCMR16-5-5-A概述


    产品简介

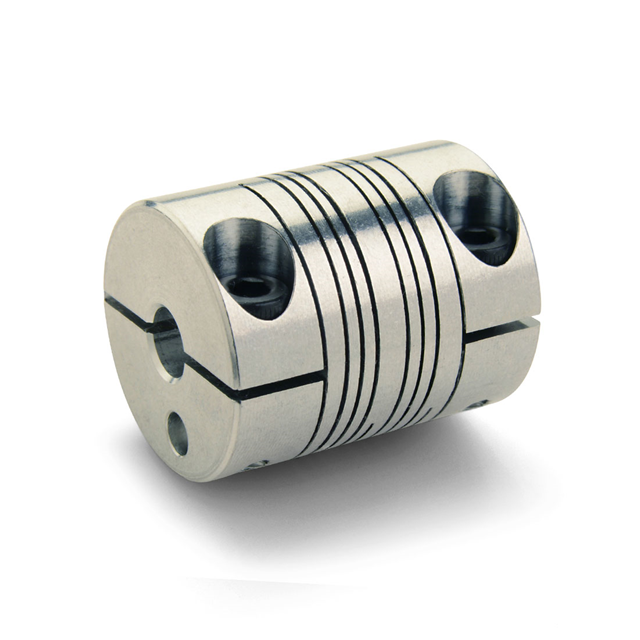

    Ruland PCMR16-5-5-A是一款五毫米五毫米四束耦合器,采用铝合金材质,具有夹紧式结构。该耦合器的外径为15.9毫米,长度为20.3毫米。该耦合器广泛应用于工业自动化、机器人、医疗设备和精密仪器等领域,主要用于连接和传递旋转运动,尤其是在高精度和高性能的应用环境中。

    技术参数


    | 参数名称 | 具体数值 |

    | 小孔直径 (B1) | 5 毫米 |
    | 大孔直径 (B2) | 5 毫米 |
    | 小孔最大轴向穿透深度 (B1) | 9.6 毫米 |
    | 大孔最大轴向穿透深度 (B2) | 9.6 毫米 |
    | 外径 (OD) | 15.9 毫米 |
    | 长度 (L) | 20.3 毫米 |
    | 推荐轴公差 | +0.000 毫米 / -0.013 毫米 |
    | 紧固螺丝材料 | 合金钢 |
    | 紧固螺丝扭矩 | 0.6 牛米 |
    | 动态扭矩(反向) | 0.34 牛米 |
    | 动态扭矩(非反向) | 0.68 牛米 |
    | 静态扭矩 | 1.36 牛米 |
    | 扭转刚度 | 4.78 度/牛米 |
    | 最大速度 | 6,000 转/分钟 |
    | 重量 | 0.018 磅 |
    | 工作温度范围 | -40°F 到 225°F (-40°C 到 107°C) |

    产品特点和优势


    1. 零背隙设计:Ruland PCMR16-5-5-A采用了零背隙设计,确保了传动过程中的精确性和稳定性,适用于需要高精度的应用场合。
    2. 平衡设计:这款耦合器具有良好的动态平衡性能,可减少在高速旋转时产生的振动,适用于最高达6,000 RPM的高速应用。
    3. 高强度材料:使用7075-T651铝合金制成,既轻又坚固,减少了转动惯量,提升了整体性能。
    4. 高扭矩承载能力:相比单束耦合器,该耦合器的扭矩承载能力更高,能够应对更严苛的工作环境。
    5. 严格质量控制:产品在美国马萨诸塞州马尔伯勒市的工厂生产,并遵循严格的质量控制标准,确保产品的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:Ruland PCMR16-5-5-A可用于伺服电机与执行机构之间的连接,提高系统的精准度和效率。
    2. 机器人手臂:在机器人手臂的关节部分,该耦合器可以有效地传递动力并保持高精度定位。
    3. 医疗器械:用于医疗设备中的精密旋转组件,如X光机、CT扫描仪等,确保设备的可靠运行。
    使用建议
    1. 对准校正:在安装过程中,确保两个轴的对准误差在规定的范围内,以避免过大的误差点导致损坏。
    2. 适度紧固:紧固螺丝时,务必按照推荐的扭矩值进行操作,防止过度紧固导致耦合器变形或破坏。
    3. 定期检查:为了保证长期稳定的性能,建议定期检查耦合器的状态,特别是紧固件是否有松动或者磨损。

    兼容性和支持


    Ruland PCMR16-5-5-A具有广泛的兼容性,适合与其他标准设备配套使用。制造商提供了详细的技术支持文档和安装指南,方便用户进行维护和升级。如有任何疑问,可通过制造商提供的联系方式获得专业的技术支持和服务。

    常见问题与解决方案


    1. 问题:耦合器在运行中出现异常噪声。
    - 解决方案:检查轴对准情况和紧固件是否牢固,必要时重新校准并紧固螺丝。
    2. 问题:耦合器长时间使用后出现磨损。
    - 解决方案:定期进行维护检查,及时更换磨损部件,并确保操作条件符合推荐要求。
    3. 问题:扭矩性能低于预期。
    - 解决方案:确认轴径是否符合推荐尺寸,必要时重新调整轴径或咨询专业技术人员。

    总结和推荐


    综上所述,Ruland PCMR16-5-5-A凭借其零背隙设计、高扭矩承载能力和优良的动态平衡性能,在工业自动化、机器人和医疗设备等领域表现出色。它在高精度和高负载下的可靠表现使其成为众多关键应用的理想选择。考虑到其优秀的质量和多功能性,强烈推荐使用该产品。

PCMR16-5-5-A参数

参数
长*宽*高 20.3mm(长度)
零件状态 最后售卖
包装方式 袋装

PCMR16-5-5-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
