首页  >  产品百科  >  OF-MCL-16-SS

OF-MCL-16-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 16mm轴直径, 一件, 夹紧螺丝, 不锈钢, 34mm外径, 13mm宽度
供应商型号: 1747109
供应商: 海外现货
标准整包数: 1

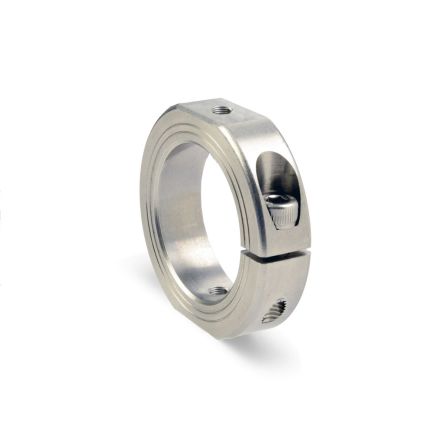

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-16-SS

OF-MCL-16-SS概述

    Ruland OF-MCL-16-SS Shaft Collar:精密机械组件的设计之选

    产品简介


    Ruland的OF-MCL-16-SS是一种单件式锁紧套环,具有16毫米孔径,34毫米外径(OD),13毫米宽度。它在OD表面带有平坦部分和螺纹孔,便于安装到其他相邻部件上。这款产品广泛应用于引导、定位、停止、安装和组件对齐等领域。凭借卓越的面到孔垂直度控制,它尤其适合用作承载面、机械止挡或齿轮/轴承安装,提供可靠的对齐精度。

    技术参数


    - 孔径(B1):16mm,孔径公差为+0.050mm / +0.012mm
    - 外径(OD):34mm
    - 外径表面带平坦部分(FB):7mm
    - 最大间隙直径(C):39.3mm
    - 宽度(W):13mm,宽度公差为+0.076mm / -0.254mm
    - 螺纹孔尺寸:M5
    - 跨平坦距离(F):30mm
    - 螺丝材料:18-8 300系列不锈钢
    - 螺丝规格:M5 x 16
    - 温度范围:-40°F至350°F(-40°C至176°C)
    - 重量:0.1385磅
    - 制造国:美国

    产品特点和优势


    - 非损坏设计:采用夹紧结构,不损伤轴,便于拆卸且可无限调节。
    - 高精度对齐:通过控制面到孔的垂直度(TIR≤0.05mm),确保卓越的对齐精度。
    - 防腐蚀性:使用303不锈钢材质和匹配硬件,进行表面处理以防止咬合现象,保证长期使用下的腐蚀抵抗力。
    - 高标准制造:所有组件都经过严格检测,符合DIN 912标准12.9的要求,确保最高的锁定力。

    应用案例和使用建议


    - 典型应用:机械传动系统、工业机器人、自动化生产线。
    - 使用建议:
    1. 清洁孔径;
    2. 在轴上涂抹少量轻质润滑油;
    3. 将锁紧套环放置在预定位置并拧紧螺丝直至有轻微阻力;
    4. 使用扭矩扳手拧紧至规定的5.4Nm扭矩。

    兼容性和支持


    - 兼容性:与各类标准机械设备配件兼容,适用于各种工程应用。
    - 技术支持:由Ruland官方提供的全面技术支持和服务保障。

    常见问题与解决方案


    - 问题1:如何确保正确对齐?
    - 解决方法:确保轴的公差在+0.000mm / -0.013mm范围内,检查并调整孔径和外径的垂直度。
    - 问题2:如何避免咬合现象?
    - 解决方法:定期检查并重新涂抹防咬合润滑剂,严格按照使用说明操作。

    总结和推荐


    总体而言,Ruland OF-MCL-16-SS是一款专为精密机械设计而生的产品。凭借其优异的垂直度控制、防腐蚀特性和坚固耐用的结构设计,非常适合用于需要高精度配合的应用场合。强烈推荐给那些寻求高性能机械组件的工程师和制造商。

OF-MCL-16-SS参数

参数
长*宽*高 13mm(宽度)
零件状态 最后售卖
包装方式 袋装

OF-MCL-16-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-16-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-16-SS OF-MCL-16-SS数据手册

OF-MCL-16-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 192.4108
5+ ¥ 182.9624
10+ ¥ 177.3865
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
