OF-MCL-16-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 16mm轴直径, 一件, 夹紧螺丝, 铝, 34mm外径, 13mm宽度
供应商型号: 1747106
供应商: 海外现货
标准整包数: 1

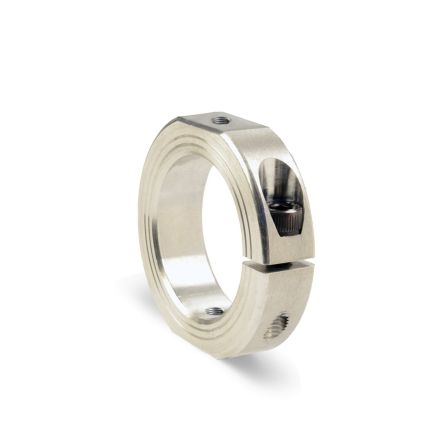

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-16-A

OF-MCL-16-A概述

    Ruland OF-MCL-16-A 技术手册详解

    产品简介

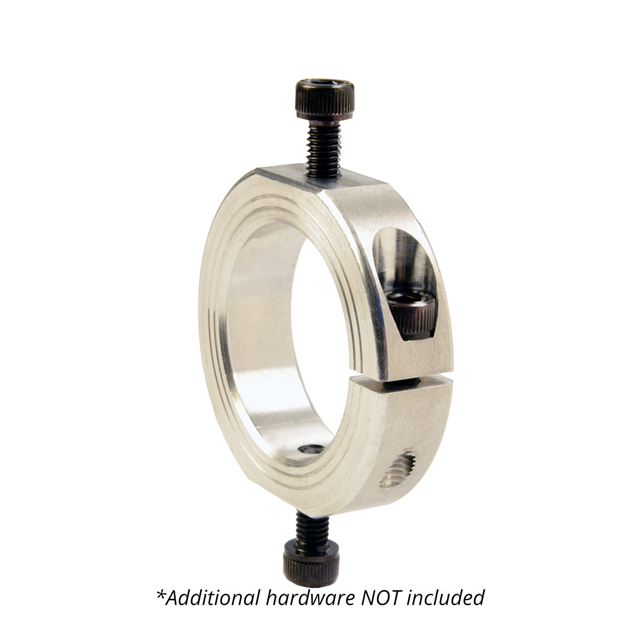

    Ruland OF-MCL-16-A 是一款用于机械装配的高性能铝制单片式夹紧式轴套,具有16毫米的内径和34毫米的外径,适用于工业制造和机械工程领域。这款轴套设计独特,具有外圆平面对称的安装孔,便于与其他轴套或相邻组件进行连接。它广泛应用于指导、间距、停止、安装和部件对齐等方面。

    技术参数


    - 内径 (B1):16毫米,公差为+0.050毫米/-0.012毫米
    - 外径 (OD):34毫米,最大清空直径为39.3毫米
    - 宽度 (W):13毫米,公差为+0.076毫米/-0.254毫米
    - 螺纹安装孔:M5
    - 扁平面间距 (F):30毫米
    - 扁平面到内径距离 (FB):7毫米
    - 推荐轴公差:+0.000毫米/-0.013毫米
    - 夹紧螺丝:M5 x 16,材质为合金钢
    - 六角扳手尺寸:4.0毫米
    - 螺丝表面处理:黑氧化处理
    - 定位扭矩:9.5牛米
    - 螺丝位置 (R):12.50毫米
    - 数量:1个
    - 材料规格:2024-T351铝合金棒
    - 温度范围:-40°F至225°F(-40°C至107°C)
    - 产地:美国马萨诸塞州马尔伯勒市
    - 重量:0.0531磅
    - 条形码:634529220870

    产品特点和优势


    - 非损伤性夹紧设计:夹紧螺钉不会损伤轴体,易于拆卸且可无限调整。
    - 高精度加工:垂直度误差控制在±0.05毫米以内,确保在作为负载面、机械止位或部件安装时的精确对齐。
    - 卓越的材料和工艺:采用高强铝合金材料和先进的制造工艺,保证高强度和良好的耐腐蚀性能。
    - 易于识别:通过冲压标识产品名称和内径尺寸,方便识别和管理。
    - 符合RoHS和REACH标准:无毒环保,满足国际环保法规要求。

    应用案例和使用建议


    应用场景:常用于机械设备中的轴固定、导向、间距调节和对齐,例如自动化生产线、机器人关节、机床和其他精密仪器中。
    使用建议:
    1. 在安装前,先清洁轴的内径表面。
    2. 涂抹一层薄油于轴上,以便轴套更好地滑动安装。
    3. 将轴套放置到指定位置后,使用4.0毫米的六角扳手轻轻拧紧至轻微阻力感。
    4. 使用4.0毫米的扭矩扳手将轴套紧固到推荐的定位扭矩值9.5牛米。

    兼容性和支持


    - 兼容性:本产品可与各种M5螺纹孔的设备或组件无缝对接。
    - 支持:Ruland提供全方位的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题一:如何正确清洗轴内径?
    - 解答:使用干净的布或棉签蘸取适量清洁剂进行清洁,避免使用粗糙物品以免损伤内径。

    - 问题二:如果发现安装后的轴套松动怎么办?
    - 解答:请检查是否已达到推荐的定位扭矩值9.5牛米,如未达到则需重新紧固;同时确认轴内径是否有油污或其他杂质影响了紧固效果。

    总结和推荐


    总结:Ruland OF-MCL-16-A 高强度铝合金轴套以其优良的材料特性、精细的加工工艺以及广泛的应用范围,在机械装配中表现出色。其精准的垂直度控制和便捷的安装方式使其成为众多工业应用的理想选择。
    推荐:强烈推荐给需要高精度装配的工业制造商和技术人员,该产品不仅能提高机械装置的稳定性,还能显著提升工作效率和产品质量。

OF-MCL-16-A参数

参数
长*宽*高 13mm(宽度)
包装方式 袋装

OF-MCL-16-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-16-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-16-A OF-MCL-16-A数据手册

OF-MCL-16-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
