JD36/57-98R

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 57.2mm
供应商型号: 1747270
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 JD36/57-98R

JD36/57-98R概述


    产品简介

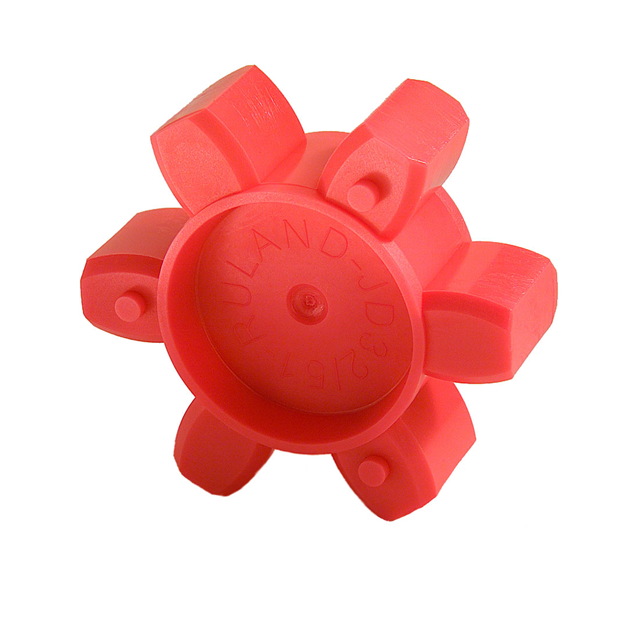

    Ruland JD36/57-98R 零背隙夹紧联轴器蜘蛛
    Ruland JD36/57-98R 是一款专为高扭矩应用设计的零背隙夹紧联轴器蜘蛛。这款联轴器组件由两个铝制轮毂和一个称为“蜘蛛”的弹性体插入件组成,构成了一种轻量级低惯性的联轴器,最高转速可达8000 RPM。这种三件式设计使得联轴器能够灵活组合各种规格的螺纹或带键槽的轮毂,适用于多种工业领域。

    技术参数


    - 外径(OD):2.250英寸(57.2毫米)
    - 额定扭矩:410英寸磅(46.33牛米)
    - 角位移能力:0.8°
    - 平行位移能力:0.004英寸(0.10毫米)
    - 最大转速:8000 RPM
    - 扭转刚度:333.3磅-英寸/度(38.46牛米/度)
    - 转动惯量:0.03717磅-英寸²(1.088 x 10^-5千克-米²)
    - 轴向移动:0.050英寸(1.27毫米)
    - 温度范围:-10°F至180°F(-23°C至82°C)

    产品特点和优势


    1. 零背隙设计:确保联轴器在高速运行时仍能保持精确对齐,从而减少振动。
    2. 高扭矩容量:采用98 Shore A硬度的聚氨酯材料制成,具有极高的抗扭强度。
    3. 高度可定制化:支持各种尺寸和安装方式的轮毂,可广泛应用于不同场合。
    4. 符合严格标准:符合DIN 912 12.9标准,并通过RoHS3和REACH认证,保证环保和安全性。

    应用案例和使用建议


    应用案例:JD36/57-98R常用于高精度和高转速要求的场合,如机床、自动化设备和精密机械系统中。该联轴器能在高转速下稳定工作,且具备出色的抗扭能力和减震效果。
    使用建议:
    1. 在安装前务必确认两轮毂的同心度和偏心度在规定的范围内。
    2. 使用扭矩扳手严格按照推荐值进行拧紧,以避免过紧或过松导致的滑脱风险。
    3. 安装时应确保两个轮毂之间有足够的间隙,防止金属间接触导致的磨损。

    兼容性和支持


    - 兼容性:适用于带有英制或公制孔径及键槽的轮毂,兼容范围广。
    - 技术支持:Ruland提供专业的技术支持和售后服务,对于特殊需求和疑问可以随时联系厂商。

    常见问题与解决方案


    1. 问题:如何确定合适的螺钉扭矩?
    - 解决方案:请参考安装说明书中的推荐值,使用扭矩扳手进行精确控制。

    2. 问题:如何处理滑脱现象?
    - 解决方案:检查轮毂内径是否合适,必要时可使用键槽以增加摩擦力。

    总结和推荐


    总结:Ruland JD36/57-98R是一款高性能的联轴器组件,以其零背隙设计、高扭矩承载能力和广泛的适用性脱颖而出。它不仅适用于高转速和高精度的应用场合,而且结构简单,易于安装和维护。
    推荐:基于上述特点和优势,我们强烈推荐Ruland JD36/57-98R作为需要高扭矩和高精度的设备的理想选择。其卓越的性能和广泛的应用范围使其成为众多工业领域的优选产品。

JD36/57-98R参数

参数
长*宽*高 57.2mm*57.2mm*57.2mm
零件状态 在售
包装方式 袋装

JD36/57-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD36/57-98R数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD36/57-98R JD36/57-98R数据手册

JD36/57-98R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 172.8208
5+ ¥ 165.6381
10+ ¥ 160.366
库存: 13
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 172.82
