OF-MSP-25-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 25mm轴直径, 两件, 夹紧螺丝, 黑色氧化, 碳钢, 45mm外径, 15mm宽度
供应商型号: 1747151
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-25-F

OF-MSP-25-F概述

    Ruland OF-MSP-25-F 25mm Shaft Collar: Technical Manual Overview

    1. 产品简介

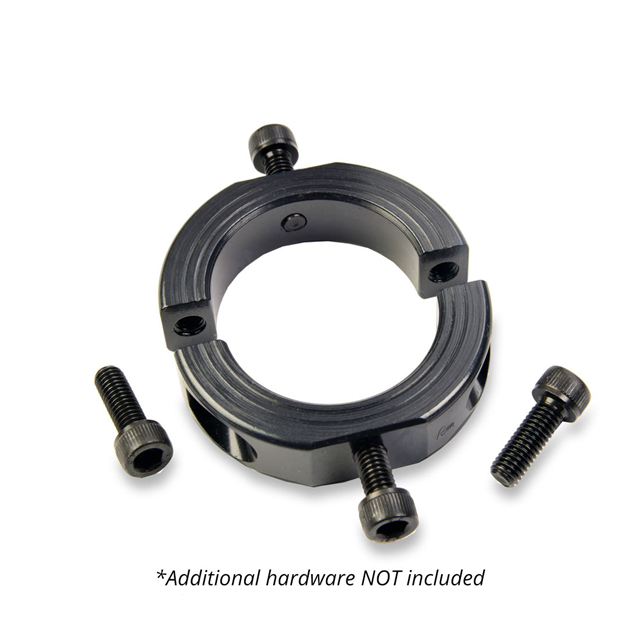

    Ruland OF-MSP-25-F 是一款25mm内径的两件式轴用紧固环,外径为45mm,宽度为15mm。这款轴用紧固环的特点是在其外径上带有扁平面和平行螺纹孔,方便将多个轴用紧固环或其他组件固定在一起。其独特的无损轴面设计使得安装和拆卸都非常便捷,并且可以在任意位置进行调整。
    这种轴用紧固环广泛应用于导向、间距控制、止动、安装和组件对齐等场景。特别适合机械设备制造商使用,因其高度控制的面到内孔垂直度(跳动值小于0.05mm)对于对齐要求高的负载面、机械止动点或齿轮及轴承安装尤为重要。Ruland通过专有的工艺确保其出色的配合、表面处理和夹持力。

    2. 技术参数


    - 内径 (B1):25 mm,公差范围:+0.050 mm / +0.012 mm
    - 外径 (OD):45 mm,最大空隙直径 (C):52.1 mm
    - 宽度 (W):15 mm,公差范围:+0.076 mm / -0.254 mm
    - 螺纹安装孔:M6
    - 扁平面直径 (F):41 mm
    - 扁平面到内孔的距离 (FB):8 mm
    - 推荐间隙:1.590 in
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 压紧螺钉材料:合金钢
    - 压紧螺钉规格:M6 x 16
    - 螺钉位置 (R):17.50 mm
    - 压紧螺钉数量:2个
    - 材料规格:1215低碳钢棒料
    - 表面处理:热处理黑氧化处理,浸渍环烷油,离心干燥
    - 适用温度范围:-40°F 至 350°F(-40°C 至 176°C)

    3. 产品特点和优势


    - 高精度加工:提供严格的面到内孔垂直度控制(跳动值 <0.05mm),保证了良好的装配效果和稳定性。
    - 无损安装:通过无损设计避免对轴体表面造成损伤。
    - 易于操作:轻松安装和拆卸,可无限次调整。
    - 抗腐蚀:采用特殊表面处理工艺增强抗腐蚀能力。
    - 高质量材料:选用优质1215低碳钢制成,确保耐用性和强度。
    - 合规性:符合RoHS3和REACH标准,保证环保安全。

    4. 应用案例和使用建议


    - 应用案例:OF-MSP-25-F 常用于各类机械设备的组件对齐,例如驱动装置中的齿轮和轴承的定位。它还广泛应用于各种工业自动化设备中,如数控机床、输送系统等。
    - 使用建议:根据手册中的安装指南,首先清洁内孔并涂抹少量润滑油;然后将紧固环安装至指定位置,通过5.0mm内六角扳手拧紧螺钉直至感受到轻微阻力,最后调整间隙保持在1.590英寸。

    5. 兼容性和支持


    - 兼容性:由于具有标准化的螺纹孔设计,OF-MSP-25-F可以与市场上多数相同规格的紧固件配套使用,便于替换和维护。
    - 支持服务:Ruland公司为其产品提供详细的安装说明和技术支持。若用户在安装过程中遇到任何问题,可以通过邮件或电话联系官方客服寻求帮助。

    6. 常见问题与解决方案


    1. 问题:安装后发现轴与紧固环之间存在较大的间隙。
    - 解决方案:检查是否严格按照推荐的间隙设置进行操作,必要时重新调整压紧力度。
    2. 问题:紧固环无法完全紧固到位。
    - 解决方案:确认使用的工具尺寸正确,通常使用5.0mm的扭矩扳手以达到规定的16Nm扭矩。

    7. 总结和推荐


    总体而言,Ruland OF-MSP-25-F凭借其出色的设计理念、高标准的质量控制和广泛的适用性,在机械工程领域内表现出色。其精确的配合精度和便捷的操作方式使其成为众多工程师首选的产品之一。鉴于其卓越的性能表现和长期的可靠性,强烈推荐在相关项目中使用此款产品。

OF-MSP-25-F参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-25-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-25-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-25-F OF-MSP-25-F数据手册

OF-MSP-25-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
