OF-MSP-40-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 40mm轴直径, 两件, 夹紧螺丝, 黑色氧化, 碳钢, 60mm外径, 15mm宽度
供应商型号: 1747164
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-40-F

OF-MSP-40-F概述

    Ruland OF-MSP-40-F 40mm Shaft Collar 技术手册解析

    产品简介

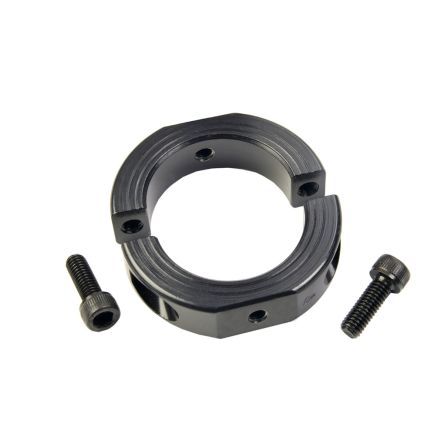

    Ruland OF-MSP-40-F是一款直径为40mm的两件式夹紧型轴环,广泛应用于机械装配中。这款轴环采用优质黑氧化钢材料制造,具备良好的耐腐蚀性和较高的抗拉强度。它适用于指导、定位、停止、安装和组件对齐等多种应用场合。特别适用于机械制造、自动化设备和精密仪器等领域。

    技术参数


    - 内径(B1): 40mm,公差:+0.050mm / +0.012mm
    - 外径(OD): 60mm,最大间隙直径:65.6mm
    - 宽度(W): 15mm,公差:+0.076mm / -0.254mm
    - 安装孔: M6螺纹,平面对边距离(F): 55mm
    - 平整度: 平面到内径的距离FB: 7.5mm
    - 推荐间隙: 1.590英寸
    - 推荐轴公差: +0.000mm / -0.013mm
    - 夹紧螺丝材质: 合金钢
    - 螺丝数量: 2个
    - 螺丝尺寸: M6 x 18
    - 螺丝位置: R 24.99mm
    - 材料规范: 1215低碳钢棒材
    - 表面处理: 热黑氧化处理,浸渍环烷油,离心干燥
    - 温度范围: -40°F 至 350°F (-40°C 至 176°C)
    - 制造商: Ruland Manufacturing
    - 产地: 美国
    - 重量: 0.3451磅
    - 美国条形码: 634529221082
    - 关税代码: 8483.60.8000
    - UNSPC编码: 31162811

    产品特点和优势


    Ruland OF-MSP-40-F的主要优势在于其非损伤性的夹紧设计,不会刮伤轴表面,易于拆卸和调整。另外,由于具有严格控制的端面与内径垂直度(TIR≤0.05mm),使其在作为负载面、机械止动装置或安装齿轮和轴承时能够保持良好的对齐精度。此外,独特的表面处理工艺使得该轴环不仅具有优异的耐磨性和防锈能力,还能够增加其抗拉强度。

    应用案例和使用建议


    该轴环广泛应用于各种机械设备中,如伺服电机、传动系统、传感器、工业机器人等。安装过程中,需要注意确保两个半部之间的间隙保持在1.590英寸,并且在拧紧螺钉时要达到推荐的16Nm扭矩,以确保安装稳固。根据实际应用情况,可以考虑适当调整安装过程中的某些参数,以提高整体性能和稳定性。

    兼容性和支持


    Ruland OF-MSP-40-F通常可与其他标准规格的机械部件兼容。制造商提供了详尽的技术支持文档,并保证该产品符合RoHS3和REACH法规要求,确保其在环保方面符合国际标准。同时,Ruland公司还提供全面的产品维护和技术咨询服务,以确保用户能够获得最佳使用体验。

    常见问题与解决方案


    1. 问题: 安装后轴环容易松动。
    - 解决方案: 确认安装时的扭矩是否达到16Nm,并检查是否有足够的间隙(1.590英寸)。如果仍有问题,可能需要重新安装或检查轴公差是否合适。
    2. 问题: 轴环无法正确对齐。
    - 解决方案: 确保两个半部紧密配合,并且螺丝按照推荐的方式拧紧。同时注意检查轴的垂直度,确保其满足规定的公差范围。

    总结和推荐


    Ruland OF-MSP-40-F凭借其出色的垂直度、高精度和可靠的耐用性,在众多行业中得到广泛应用。该产品适合用于对机械精度要求较高的应用场合,其坚固耐用的设计和严格的制造工艺使得其在市场上具有较强的竞争力。对于需要高质量轴环的工程师和制造商而言,Ruland OF-MSP-40-F是一个值得信赖的选择。

OF-MSP-40-F参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-40-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-40-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-40-F OF-MSP-40-F数据手册
