OCT16-6-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 滑块联轴器 联轴器, 10mm孔径, 25mm外径
供应商型号: 7458096
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OCT16-6-A

OCT16-6-A概述

    OCT16-6-A Oldham Coupling Hub:高效传动解决方案

    产品简介

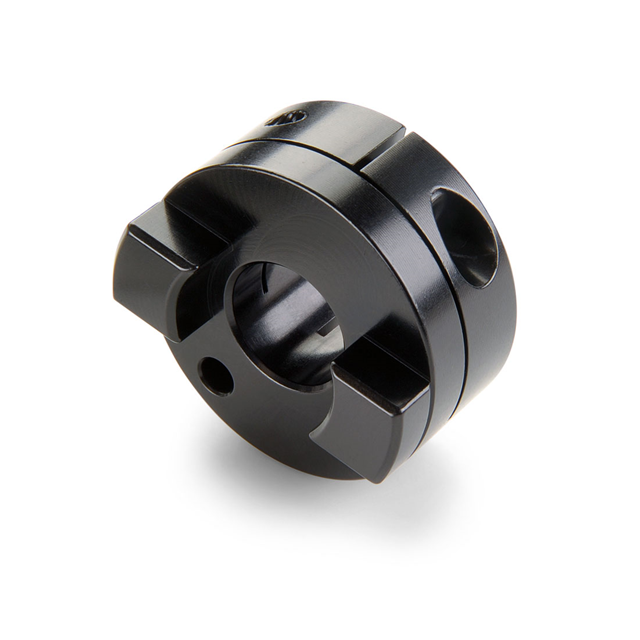

    OCT16-6-A是Ruland公司出品的一款铝合金Oldham耦合连接盘,属于一种三件套设计。该设计包含两个经过阳极氧化处理的铝合金连接盘和一个中心盘,通过夹紧方式安装于轴上。每个连接盘具有直径1.000英寸(25.4毫米)的外径、长度为0.467英寸(11.86毫米)、内孔直径为0.3750英寸(9.525毫米)。这种设计使得耦合组件能够适应多种轴径需求,不仅适用于英制系统,也适用于公制系统;不仅可以用于键槽孔也可以用于无键槽孔。此外,由于耦合盘采用三件式结构,用户可以轻松更换材料,以适应不同工况的需求,从而提升耦合装置的整体性能。

    技术参数


    - 内径(B1):0.3750英寸(9.525毫米)
    - 外径(OD):1.000英寸(25.4毫米)
    - 最大轴向穿透深度:0.467英寸(11.86毫米)
    - 内孔公差:+0.001英寸 / -0.000英寸
    - 连接盘宽度(LH):0.467英寸(11.86毫米)
    - 长度(L):1.250英寸(31.75毫米)
    - 螺钉材质:合金钢
    - 预紧力矩:2.1牛顿米
    - 角度错位容许值:0.5度
    - 平行错位容许值:0.008英寸(0.20毫米)
    - 最大平行错位容许值:0.100英寸(2.54毫米)
    - 轴向运动容许值:0.004英寸(0.10毫米)
    - 惯量:0.0046磅英寸²
    - 最高速度:4,500转/分钟
    - 机械保险丝:是
    - 完全轴承支撑:是
    - 零背隙:是
    - 平衡设计:是

    产品特点和优势


    1. 高度定制化:OCT16-6-A可容纳各种类型的偏移误差,特别是在高平行偏移的情况下表现尤为出色(最高可达10%的外径)。其三件套设计使得用户可以根据具体需求灵活选择材料。
    2. 高性能表现:耦合装置具备低负载轴承能力,有效保护敏感系统部件如轴承等,并且运行平稳,适合高转速(最高达6,000转/分钟)的应用场景。
    3. 高品质材料:选用美国本土铝材并严格按照RoHS3和REACH标准生产,确保产品质量和环保要求。

    应用案例和使用建议


    OCT16-6-A特别适用于工业自动化、机器人、传送带系统以及精密仪器等领域。这些领域对精确度和稳定性有着严格要求,因此需要一种能够高效应对不同工况的耦合装置。用户应确保安装前检查所有相关组件是否符合规定的公差范围,按照正确步骤进行组装,特别是注意调整合适的预紧力矩,以确保最佳工作状态。

    兼容性和支持


    OCT16-6-A与多种型号和尺寸的轴及驱动部件相兼容,适用于不同的应用场景。Ruland公司提供专业的技术支持和服务,包括产品咨询、安装指导和维修服务,以满足客户的不同需求。此外,用户可以通过官方渠道获取最新的产品文档和技术资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法实现零背隙 | 检查螺钉预紧力是否足够,必要时重新校准预紧力。 |
    | 速度过高导致振动增加 | 确保耦合装置处于平衡状态,重新校正安装角度。 |
    | 安装后发现轴向间隙过大 | 检查轴向运动容许值是否合理设置,并适当调整。 |

    总结和推荐


    综上所述,OCT16-6-A Oldham耦合连接盘凭借其优良的设计、高效的工作性能和广泛的适用性,在众多领域中表现出色。它不仅能够胜任复杂多变的工作环境,还具备较高的性价比。因此,对于追求高性能传动解决方案的用户而言,OCT16-6-A无疑是值得信赖的选择。

OCT16-6-A参数

参数
零件状态 在售
包装方式 袋装

OCT16-6-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OCT16-6-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OCT16-6-A OCT16-6-A数据手册

OCT16-6-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
