OF-MCL-20-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 20mm轴直径, 一件, 夹紧螺丝, 不锈钢, 40mm外径, 15mm宽度
供应商型号: 1747113
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-20-SS

OF-MCL-20-SS概述


    产品简介

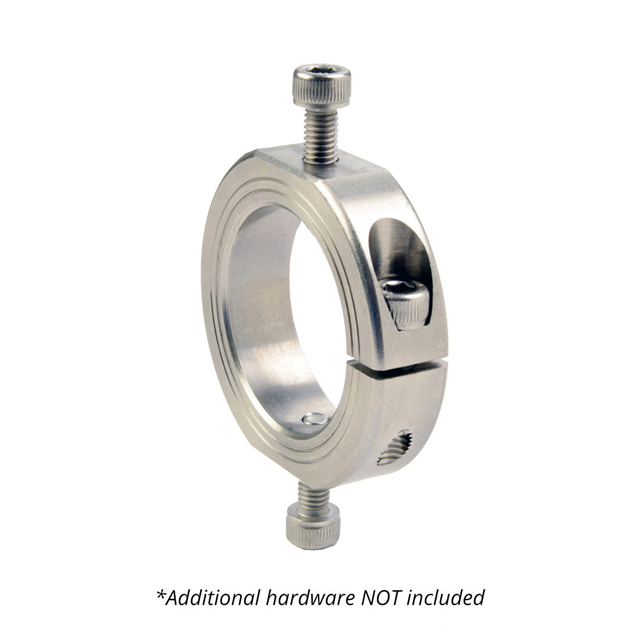

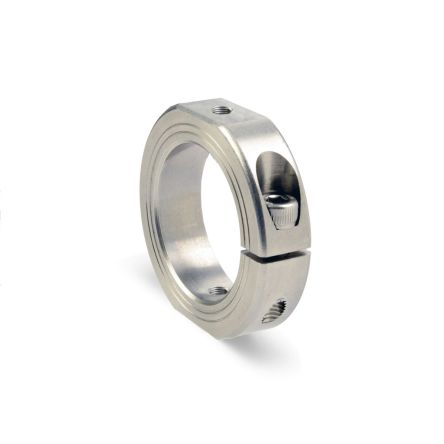

    Ruland的OF-MCL-20-SS是一款20毫米一式夹紧型衬套,由303不锈钢制成。该产品外径为40毫米,宽度为15毫米,并且在外部直径上具有平坦面和螺纹安装孔。这种夹紧型设计不会损伤轴体,易于拆卸,并且可以无限次调节。该衬套常用于导向、间距、定位、安装和组件对齐,广泛应用于机械设备制造行业。设备制造商特别受益于其严格控制的面到孔的垂直度(TIR小于0.05毫米),这对负载轴承面、机械止动件或齿轮、轴承等组件的安装至关重要。Ruland通过其特有的加工过程确保出色的配合精度、表面光洁度和抓力。

    技术参数


    | 参数 | 规格 |

    | 内径(B1) | 20 mm |
    | 内径公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 40 mm |
    | 清理直径(C) | 最大 47.4 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 螺纹安装孔 | M6 |
    | 平行度(FB) | 8 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 螺丝材料 | 18-8 300 系列不锈钢 |
    | 螺丝位置(R) | 14.73 mm |
    | 螺丝数量 | 1 个 |
    | 工作温度范围 | -40°F 到 350°F (-40°C 到 176°C) |

    产品特点和优势


    - 一式设计: 简化安装和调整,无需要求精确尺寸。
    - 高耐腐蚀性: 使用303不锈钢材料,具备出色的耐腐蚀性。
    - 优越的装配精度: 垂直度(TIR < 0.05 mm)高,适用于多种精密应用。
    - 高强度螺丝: 符合DIN 912 12.9标准,保证强大的持握力。

    应用案例和使用建议


    应用案例:
    该衬套可用于各种机械装置,如驱动系统、传动系统和自动化设备,尤其是在需要精准定位和安装时。常见的应用场景包括传送带系统、机器人手臂和精密仪器。
    使用建议:
    - 在安装前清洁内径并涂抹轻质油以减少摩擦。
    - 使用推荐的扭矩(9.6 Nm)来紧固螺丝,确保衬套稳定安装。
    - 定期检查螺丝和衬套,以确保长期运行的可靠性。

    兼容性和支持


    该产品适用于各种标准机械接口,与同类产品和设备具有良好的兼容性。Ruland Manufacturing提供详尽的技术支持和售后保障服务,以确保客户的满意和持续性能。

    常见问题与解决方案


    问题1: 如何安装衬套?
    解决办法: 参照上述安装步骤,确保正确清洁和润滑轴,然后使用推荐的扭矩进行安装。
    问题2: 衬套如何避免腐蚀?
    解决办法: 使用符合标准的材料和涂层工艺,保持干燥和避免化学侵蚀。

    总结和推荐


    综上所述,Ruland的OF-MCL-20-SS凭借其高度耐用性和优秀的机械性能,在精密机械应用中表现出色。鉴于其出色的装配精度和优异的材料特性,强烈推荐在精密机械设计和制造中使用这款衬套。

OF-MCL-20-SS参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-20-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-20-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-20-SS OF-MCL-20-SS数据手册

OF-MCL-20-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
