FCMR25-12-10-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 12mm孔径, 25mm外径, 38.1mm长
供应商型号: 1864104
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 FCMR25-12-10-A

FCMR25-12-10-A概述


    产品简介

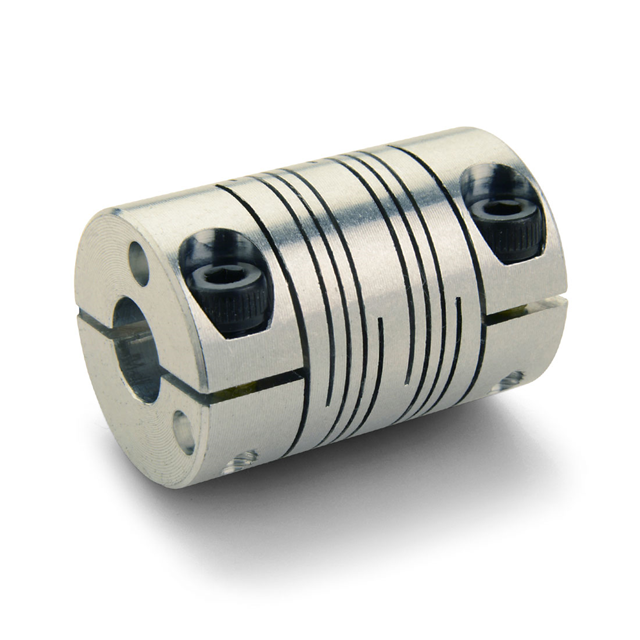

    Ruland FCMR25-12-10-A六束耦合器是一种轻量级且高扭矩容量的耦合器,适用于轻型动力传输应用,如伺服电机与丝杠之间的连接。该耦合器由高强度铝合金制成,具有零背隙和低振动设计,可在高达6000 RPM的高速下稳定运行。

    技术参数


    | 参数名称 | 规格 |

    | 主轴孔径(B1) | 12 mm |
    | 副轴孔径(B2) | 10 mm |
    | 外径(OD) | 25.4 mm |
    | 长度(L) | 38.1 mm |
    | 清理直径(C)最大值 | 28.37 mm |
    | 推荐主轴公差 | +0.000 mm / -0.013 mm |
    | 螺钉材料 | 合金钢 |
    | 螺钉安装力矩 | 4.6 Nm |
    | 角度错位容许度 | 3.0° |
    | 平行错位容许度 | 0.38 mm |
    | 轴向运动容许度 | 0.25 mm |
    | 扭转刚度 | 1.57 Deg/Nm |
    | 动态反转扭矩 | 0.71 Nm |
    | 动态非反转扭矩 | 1.41 Nm |
    | 静态扭矩 | 2.82 Nm |
    | 惯性矩 | 4.120 x10^-6 kg-m^2 |
    | 最大速度 | 6,000 RPM |
    | 工作温度范围 | -40°F 至 225°F (-40°C 至 107°C) |

    产品特点和优势


    - 高扭矩容量:六束耦合器的设计使其比单束或四束耦合器具有更高的扭矩容量。
    - 零背隙:确保精确的传动和无噪音运行。
    - 低振动:在高转速下运行时能够减少振动,提高机械精度。
    - 抗振动硬件:配备Nypatch®防振螺钉,确保均匀受力并防止螺钉松动。
    - 兼容北美标准:所有材料和加工均符合DIN 912 12.9标准。

    应用案例和使用建议


    应用场景:
    - 伺服电机与丝杠之间的连接:由于其高扭矩容量和低振动特性,适合于精密运动控制应用。
    使用建议:
    - 在安装过程中,严格按照手册步骤操作,确保螺钉力矩达到推荐值。
    - 定期检查螺钉紧固情况,以防止松动导致的磨损。
    - 在极端温度条件下使用时,需特别注意材料的耐温性能。

    兼容性和支持


    兼容性:
    - 与Ruland生产的其他耦合器和机械部件高度兼容。
    技术支持:
    - Ruland提供全面的技术支持和售后服务,如有需要可联系销售团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 螺钉松动 | 使用专用工具重新紧固螺钉至推荐力矩。 |
    | 传动误差较大 | 检查安装是否正确,确保主副轴对齐。 |
    | 耦合器过热 | 检查负载情况,避免过载;保证良好的散热条件。 |

    总结和推荐


    总结:
    Ruland FCMR25-12-10-A六束耦合器是一款高性能的轻量化耦合器,适合于精密机械传动应用。其独特的设计使其在扭矩容量、振动抑制和轻量级方面表现出色。
    推荐:
    鉴于其优异的性能和广泛的应用场景,强烈推荐用于高精度和高可靠性的传动系统中。建议在选择该产品前,咨询专业技术人员以确认其是否完全满足具体应用需求。

FCMR25-12-10-A参数

参数
长*宽*高 38.1mm(长度)
零件状态 在售
包装方式 袋装

FCMR25-12-10-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

FCMR25-12-10-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING FCMR25-12-10-A FCMR25-12-10-A数据手册
