JD26/41-98R

产品分类: 气动/液压/传动设备
产品描述: Ruland 梅花联轴器 联轴器, 41mm外径
供应商型号: 7019168
供应商: 海外现货
标准整包数: 2

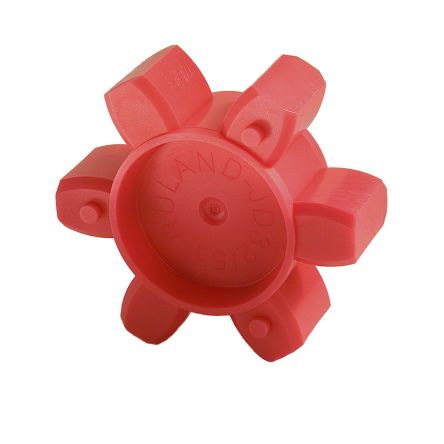

RULAND MANUFACTURING 气动/液压/传动设备 JD26/41-98R

JD26/41-98R概述


    产品简介

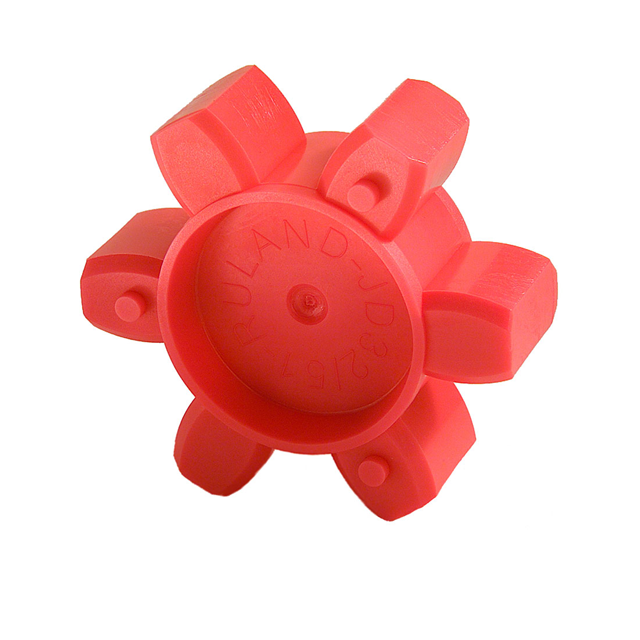

    Ruland JD26/41-98R是一款零反冲弹性联轴器垫圈(jaw coupling spider),专为需要高扭矩和低惯性的应用设计。它适用于多种场合,例如机械设备、自动化系统及工业机器人等领域,因其具有零反冲、高扭矩承载能力和高抗疲劳性等特点,可以确保机器在高速运转下仍保持稳定的工作状态。

    技术参数


    - 外径(OD): 1.625英寸(41.3毫米)
    - 额定扭矩: 165英寸磅(18.65牛·米)
    - 峰值扭矩: 330英寸磅(37.4牛·米)
    - 角向偏移: 0.8°
    - 平行偏移: 0.004英寸(0.10毫米)
    - 扭转刚度: 166.7磅·英寸/度(18.87牛·米/度)
    - 转动惯量: 0.00752磅·英寸²(2.199×10^-6千克·米²)
    - 轴向移动: 0.050英寸(1.27毫米)
    - 最高转速: 8,000 RPM
    - 材料硬度: 98肖氏A红色聚氨酯
    - 温度范围: -10°F到180°F(-23°C到82°C)

    产品特点和优势


    1. 零反冲设计: JD26/41-98R具备零反冲设计,这使得联轴器能够保持极高的运行精度,减少振动。
    2. 高扭矩承载能力: 采用硬度为98肖氏A的聚氨酯材料,能够在保证一定柔韧性的同时提供出色的扭矩承载力。
    3. 广泛适用性: 这款联轴器可轻松结合夹紧式或带螺纹孔式联轴器,支持英制、公制、键槽和无键槽安装。
    4. 符合标准: 按照DIN 912 12.9标准进行测试,确保最大的扭矩承载能力。

    应用案例和使用建议


    JD26/41-98R联轴器通常用于需要精确速度和稳定性的设备中,例如包装机、输送线和工业机器人等。由于其高扭矩承载能力和零反冲特性,这些设备可以在恶劣的工作条件下长时间稳定运行。
    为了充分发挥JD26/41-98R的优势,在安装时请注意以下几点:
    1. 确保两个联轴器之间的角度、平行度和轴向位移均在允许范围内。
    2. 安装时遵循正确的顺序,先安装一个联轴器的垫圈,再插入第二个联轴器的颚齿。
    3. 使用指定的扭矩值来拧紧螺钉,以确保足够的张力而不致损坏垫圈。
    4. 安装后检查两联轴器间是否有适当的间隙,避免金属接触造成磨损。

    兼容性和支持


    JD26/41-98R联轴器设计灵活,适用于不同类型的联轴器和设备,特别是那些具有夹紧或螺纹孔连接的联轴器。此外,Ruland Manufacturing公司提供了全面的技术支持服务,包括安装指南和故障排除指导,以帮助用户充分利用该产品的性能。

    常见问题与解决方案


    1. 问:为什么在安装时需要特定的扭矩值?
    - 答:指定的扭矩值是经过精密计算得出的,以确保垫圈既不过紧也不过松。过大的扭矩可能导致损坏,而过小则可能引起脱落。
    2. 问:如果在正常使用条件下扭矩超过标称值会怎样?
    - 答:虽然在正常情况下联轴器能够承受标称扭矩,但某些特殊情况(如最小尺寸的标准孔径或过小的轴径)可能会导致扭矩滑脱。为提高扭矩承载能力,可考虑增加键槽。

    总结和推荐


    综上所述,Ruland JD26/41-98R联轴器凭借其独特的零反冲设计、卓越的扭矩承载能力和广泛的适用性,在许多高性能机械设备中表现出色。考虑到其精准的设计和制造工艺,强烈推荐在需要高扭矩和精确度的应用场景中使用这款产品。

JD26/41-98R参数

参数
零件状态 在售
包装方式 袋装

JD26/41-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD26/41-98R数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD26/41-98R JD26/41-98R数据手册

JD26/41-98R封装设计

查看详情并下载
Symbol
Footprint
3D Model
