MOCT25-8-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 滑块联轴器 联轴器, 8mm孔径, 25mm外径
供应商型号: 3188-MOCT25-8-A-ND
供应商:
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 MOCT25-8-A

MOCT25-8-A概述

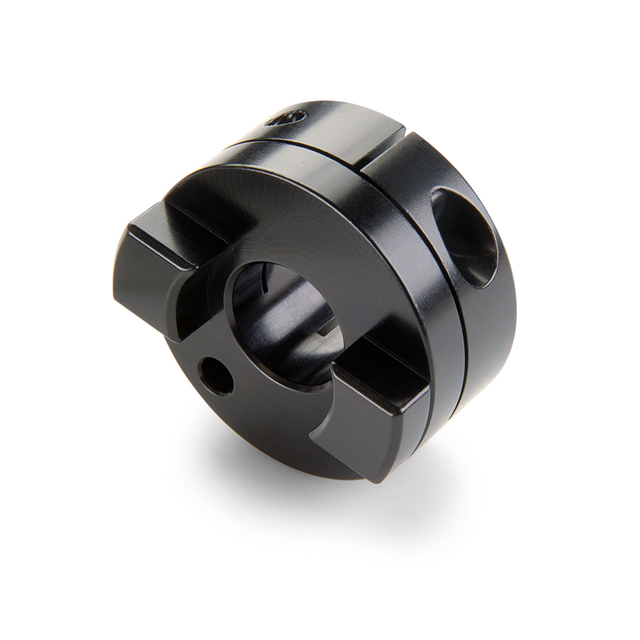

    # Ruland MOCT25-8-A Oldham Coupling Hub 技术手册解析

    产品简介


    Ruland MOCT25-8-A 是一款老式耦合器卡盘,设计用于高精度机械传动系统。它属于三件套设计,由两个阳极氧化铝制卡盘和中间的圆盘组成。这种设计允许灵活定制,可适应各种尺寸的轴(公制、英制、键槽、无键槽)。MOCT25-8-A 能够容纳所有类型的对准误差,尤其适用于高达直径10%的平行误配。它的应用范围广泛,包括需要低轴承负荷保护和减震的设计,如运动控制系统和精密机械装置。

    技术参数


    | 参数名称 | 规格 |

    | 内径(B1) | 8 mm |
    | 外径(OD) | 25.4 mm |
    | 最大轴穿透深度 | 11.9 mm |
    | 卡盘宽度(LH) | 11.85 mm |
    | 长度(L) | 31.8 mm |
    | 普通螺钉材质 | 合金钢 |
    | 嵌入物选择 | OD16/25-AT, OD16/25-NL, OD16/25-PEK |
    | 最大速度 | 4,500 RPM |
    | 推荐安装扭力 | 2.1 Nm |
    | 轴向运动 | 0.100 in (2.54 mm) |

    产品特点和优势


    1. 高度定制化:可适应不同尺寸和要求的应用场景,提供高度灵活的解决方案。
    2. 高性能材料:采用2024-T351铝合金和PEEK材料制成,符合RoHS3和REACH标准,确保安全可靠。
    3. 低振动:平衡设计,适合高转速(最高可达4,500 RPM)应用。
    4. 防滑能力:通过零回差设计,防止轴上打滑,确保高可靠性。
    5. 机械保险丝:内置机械保险丝,在极端条件下自动断开连接,提高系统安全性。

    应用案例和使用建议


    应用场景
    MOCT25-8-A 主要应用于运动控制系统、精密机械装置和自动化生产线,特别是在需要精确对准和低振动的应用场合。例如,在自动化机械设备中,用于同步旋转部件之间的动力传递。
    使用建议
    - 确保在组装前测量轴和卡盘之间的对准误差,确保不超过规定的限制。
    - 在安装过程中,确保正确的拧紧扭矩,避免过紧导致变形。
    - 根据不同的应用需求,选择合适的嵌入物以达到最佳性能。

    兼容性和支持


    - 兼容性:MOCT25-8-A 可与多种轴和驱动系统配合使用,适合公制和英制轴。
    - 支持:Ruland Manufacturing 提供详细的技术支持文档和安装指南,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时无法固定在轴上 | 检查轴和孔的公差是否符合要求 |
    | 运行时发生滑动 | 增加嵌入物厚度或更换更高扭矩的嵌入物 |
    | 操作噪音大 | 检查安装是否正确,确保零回差 |

    总结和推荐


    综上所述,Ruland MOCT25-8-A 是一款高性能且高度定制化的老式耦合器卡盘,适用于各种精密机械应用。它具备优良的机械性能、高灵活性和广泛的适用性。对于需要精确对准和高可靠性的应用,MOCT25-8-A 是理想的选择。因此,强烈推荐在相关应用中使用此产品。

MOCT25-8-A参数

参数
零件状态 在售
包装方式 袋装

MOCT25-8-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

MOCT25-8-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING MOCT25-8-A MOCT25-8-A数据手册

MOCT25-8-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.316 ¥ 298.4202
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 298.42
直接购买
加入购物车
