OST8-4-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 滑块联轴器 联轴器, 6mm孔径, 13mm外径
供应商型号: 7458043
供应商: 欧时
标准整包数: 4
RULAND MANUFACTURING 气动/液压/传动设备 OST8-4-A

OST8-4-A概述

    OST8-4-A 1/4" Oldham Coupling Hub 技术手册

    产品简介

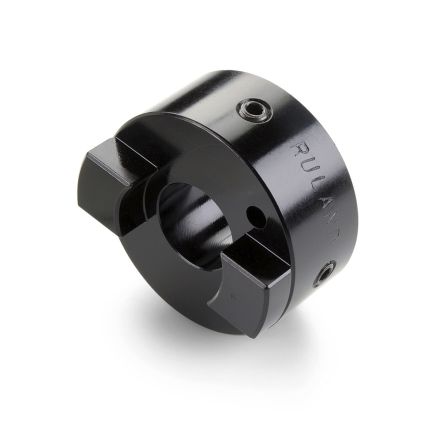

    Ruland Manufacturing生产的OST8-4-A是一款采用1/4英寸内径(bore)的Oldham联轴器套筒,材质为铝合金,带螺纹固定方式。它设计用于配合中心盘,形成三件式组件,能够适应多种不同的应用需求。此套筒易于与其他部件(如夹紧或螺钉套筒)结合,适用于各种直径的传动轴,无论是英制还是公制、带键或无键。通过选择不同材料的中心盘,用户可以根据具体应用场景定制耦合器的性能。这种设计特别适用于具有高平行错位的应用场合(最高可达10%的外径),且能有效减少敏感系统部件(如轴承)的负载,提升系统的稳定性和可靠性。

    技术参数


    - 内径(B1):0.2500 英寸(6.35 毫米)
    - 外径(OD):0.500 英寸(12.7 毫米)
    - 最大轴穿透深度:0.222 英寸
    - 轴直径公差:+0.001 英寸 / -0.000 英寸
    - 套筒宽度(LH):0.222 英寸
    - 长度(L):0.625 英寸(15.9 毫米)
    - 螺钉数量:1 个
    - 螺钉材质:合金钢
    - 螺钉表面处理:黑氧化物
    - 六角扳手尺寸:1.5 毫米
    - 推荐安装扭矩:0.92 牛米
    - 角向偏移:0.5°
    - 平行偏移:0.004 英寸(0.10 毫米)
    - 最大平行偏移:0.050 英寸(1.27 毫米)
    - 轴向运动:0.004 英寸(0.10 毫米)
    - 惯量:0.0001 磅-英寸²
    - 最大转速:4,500 转/分钟
    - 安装所需全支承:是
    - 无反向间隙:是
    - 机械保险装置:是

    产品特点和优势


    1. 高度自定义化设计:用户可根据需要选择合适的中心盘材料,以满足不同的应用场景。
    2. 优良的机械特性:能承受高达10%的平行错位,减少敏感部件的负载,确保系统的稳定运行。
    3. 低振动设计:最大转速可达6,000 转/分钟,运行时振动小,延长系统使用寿命。
    4. 高强度材料:采用ROHS3和REACH合规的铝合金材料,符合行业标准。
    5. 快速简便安装:采用简单的安装步骤,保证正确安装和运行。

    应用案例和使用建议


    - 高精度伺服系统:在工业机器人或精密测量设备中,能够补偿高平行偏移,确保传动系统稳定。
    - 纺织机械:在高速运转的纺织机中,能够有效减少振动,提高生产效率。
    - 包装机械:对于需要高精度同步的包装设备,本产品可显著降低传动误差。
    使用建议:
    1. 确保所有安装步骤严格按照手册进行,尤其是调整好轴向和角度偏差。
    2. 在极端环境条件下(温度、湿度等)使用前,务必验证产品的适用性。
    3. 在首次安装后,定期检查所有螺栓和中心盘的状态,确保长期可靠运行。

    兼容性和支持


    该产品与市面上大部分标准的1/4英寸内径机械传动部件兼容。制造商提供详尽的技术支持和售后服务,包括技术咨询、配件供应及维修服务。用户可通过官方网站或联系销售团队获取更多信息。

    常见问题与解决方案


    1. 问题:安装过程中套筒无法顺利穿过轴孔。
    - 解决方案:确认轴孔直径是否符合规定的公差范围。如有必要,进行轻微的加工处理。
    2. 问题:运行过程中出现异常噪音。
    - 解决方案:检查所有部件是否正确安装并紧固到位。必要时,请联系技术支持进行进一步诊断。

    总结和推荐


    Ruland的OST8-4-A是一款专为需要高精度传动的应用而设计的产品。其优越的设计和高品质材料使其在众多应用场景中表现出色。对于需要精确补偿平行错位和减少系统振动的应用场合,这款Oldham联轴器套筒无疑是一个理想的选择。强烈推荐在高精度、高性能传动系统中使用。

OST8-4-A参数

参数
零件状态 在售
包装方式 袋装

OST8-4-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OST8-4-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OST8-4-A OST8-4-A数据手册

OST8-4-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 290.5682
6+ ¥ 285.325
12+ ¥ 281.6751
库存: 4
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 290.56
直接购买
加入购物车
