FCMR25-10-10-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 10mm孔径, 25mm外径, 38.1mm长
供应商型号: 1864103
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 FCMR25-10-10-SS

FCMR25-10-10-SS概述


    产品简介

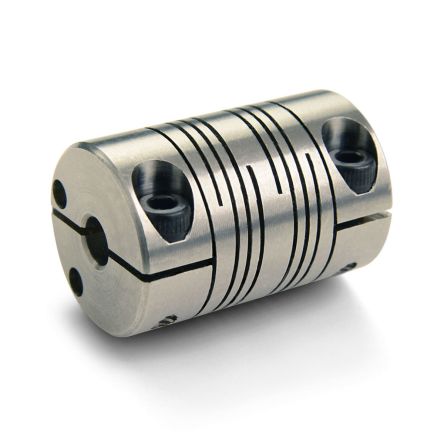

    Ruland FCMR25-10-10-SS六束耦合器是一种夹紧式六束耦合器,专为轻负载动力传输应用设计。它的两个10毫米孔径由不锈钢材料制成,外径为25.4毫米,长度为38.1毫米。这种耦合器可以有效地将伺服电机连接到丝杠上,广泛应用于各种工业自动化系统中。

    技术参数


    - 尺寸参数
    - 孔径(B1):10 mm
    - 小孔径(B2):10 mm
    - 外径(OD):25.4 mm
    - 长度(L):38.1 mm
    - 清理直径(C):最大28.37 mm
    - 螺栓规格
    - 螺栓材质:合金钢,带有Nypatch®防振动硬件
    - 螺栓规格:M4
    - 扭矩:4.6 Nm
    - 材料:合金钢,表面处理为黑色氧化物
    - 规格:DIN 912 12.9标准
    - 机械特性
    - 角度偏移:3.0°
    - 平行偏移:0.38 mm
    - 轴向运动:0.25 mm
    - 最大速度:6,000 RPM
    - 扭转刚度:0.41 Deg/Nm
    - 惯性矩:11.293 x 10^-6 kg-m²
    - 静态扭矩:5.66 Nm
    - 动态扭矩(反转):1.42 Nm
    - 动态扭矩(非反转):2.83 Nm
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 螺钉数量:2个
    - 螺钉拧紧力矩:4.6 Nm
    - 内部支撑:需要全轴承支撑

    产品特点和优势


    Ruland FCMR25-10-10-SS六束耦合器具有以下独特功能和优势:
    - 零背隙设计:确保传动过程中没有间隙,提高精度。
    - 平衡设计:减少高速旋转时的振动,最高转速可达6,000 RPM。
    - 抗振动硬件:Nypatch®硬件有助于防止螺钉松动,保证高保持力。
    - 高扭矩容量:相较于单束或四束耦合器,本产品具有更高的扭矩承载能力。
    - 材料选择:采用303不锈钢,满足RoHS3和REACH标准,确保可靠性和耐用性。

    应用案例和使用建议


    这种耦合器适用于各种工业自动化应用,如伺服电机与丝杠的连接。例如,在机器人系统中,它可以帮助实现精确的位置控制和高效的动力传输。
    使用建议:
    1. 确保安装时的轴对齐误差在规定的范围内。
    2. 安装时先紧固一个轴上的螺栓,然后旋转耦合器以达到自由长度。
    3. 紧固第二个轴上的螺栓时,确保耦合器保持轴向松弛且角度偏差居中。
    4. 在安装过程中,注意不要超过规定的轴伸入深度(18.3 mm)。

    兼容性和支持


    该耦合器与其他机械部件具有良好的兼容性,特别是那些符合DIN 912标准的产品。制造商提供全面的技术支持和售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:安装后出现过早磨损。
    - 解决方案:检查轴的对准情况,确保在规定范围内。
    2. 问题:在某些情况下出现滑动现象。
    - 解决方案:如果最小的标准孔径被使用,或者轴尺寸偏小,请咨询技术支持获取帮助。

    总结和推荐


    Ruland FCMR25-10-10-SS六束耦合器是一款高性能、高精度的工业产品。其独特的设计和材料选择使其在各种动力传输应用中表现出色。总体而言,这款耦合器具有卓越的扭矩承载能力和低振动性能,是市场上非常值得推荐的产品。

FCMR25-10-10-SS参数

参数
长*宽*高 38.1mm(长度)
零件状态 在售
包装方式 袋装

FCMR25-10-10-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

FCMR25-10-10-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING FCMR25-10-10-SS FCMR25-10-10-SS数据手册

FCMR25-10-10-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
