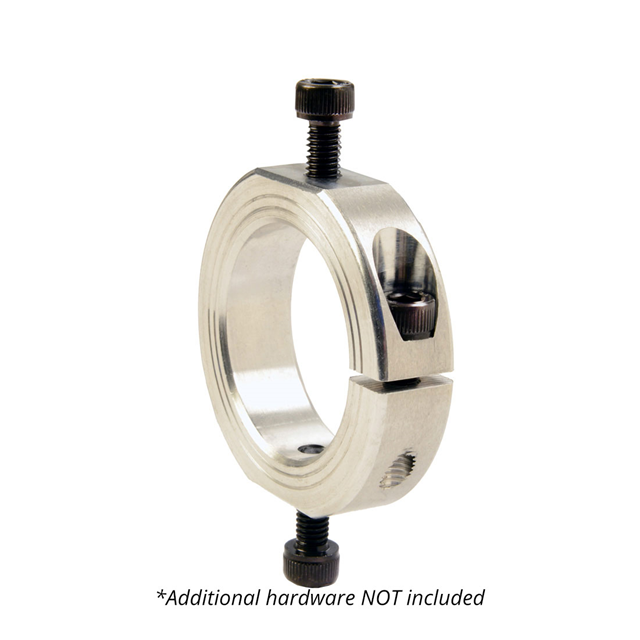

OF-MCL-10-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 一件, 夹紧螺丝, 铝, 24mm外径, 9mm宽度
供应商型号: 1747095
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-10-A

OF-MCL-10-A概述


    产品简介




    Ruland的OF-MCL-10-A是一款用于工业机械设备中的10毫米轴用夹紧式一体式轴环,采用美国制造的2024铝合金材料。该轴环设计用于引导、间距控制、定位、装配以及组件对齐。它的主要功能在于通过其特有的夹紧设计不损坏轴面、易于拆卸和调整,并确保与相邻组件的紧密配合。这些特性使得OF-MCL-10-A在各种工业机械、传动系统、自动化设备等领域广泛应用。


    技术参数




    - 轴孔直径(B1):10毫米,公差+0.050毫米/-0.012毫米
    - 外径(OD):24毫米
    - 清除直径(C):最大26.3毫米
    - 宽度(W):9毫米,公差+0.076毫米/-0.254毫米
    - 扁平面到轴孔中心距(FB):5毫米
    - 键槽直径(D):20毫米
    - 锁紧螺丝规格:M3 x 10,合金钢材质,黑氧化处理
    - 螺丝位置:8.51毫米
    - 推荐轴公差:+0.000毫米/-0.013毫米
    - 座椅扭矩:2.1牛米
    - 额定温度范围:-40°F至225°F(-40°C至107°C)


    产品特点和优势




    - 非损害设计:夹紧式设计避免了对轴的表面损伤,使得其更加耐用。
    - 易于安装与拆卸:该轴环采用一整块铝材制成,无需拆卸,使得安装和拆卸过程更加简便快捷。
    - 精确的公差控制:高度精准的轴孔和外径尺寸公差保证了良好的装配精度。
    - 优异的机械性能:通过锻造和特殊工艺加工,使得螺丝具有高强度和抗腐蚀能力。
    - 环境友好:符合RoHS3和REACH环保标准,减少了对环境的影响。
    - 高性价比:相对于其他高端品牌的产品,该款轴环提供了更具竞争力的价格。


    应用案例和使用建议




    - 机械工程:广泛应用于各类机械设备的组装过程中,作为重要的定位件和支撑件。
    - 自动控制系统:在自动装配线、传送带等自动化装置中用于精确控制部件间的相对位置。
    - 精密仪器制造:适用于需要高精度装配和校准的应用场合,如精密检测设备。
    - 建议使用方法:确保安装时轴表面干净无油污,涂抹适量轻质润滑油以降低摩擦力,然后使用合适的工具均匀施加压力进行紧固,以避免局部受力过大导致损坏。


    兼容性和支持




    - 与设备兼容:该款轴环可以轻松与其他标准件配合使用,便于集成到现有系统中。
    - 技术支持和服务:Ruland公司提供详尽的产品说明和技术支持,以帮助客户正确安装和维护。
    - 供货渠道:通过授权分销商网络和官方网站订购。


    常见问题与解决方案




    - 问题1:安装过程中遇到卡顿现象。
    - 解决方案:检查轴孔和轴表面是否清洁,适当涂抹润滑油减少阻力。
    - 问题2:螺丝松动。
    - 解决方案:根据说明书要求,使用指定型号的扳手重新拧紧螺丝至规定的扭矩值。
    - 问题3:无法达到预期的装配精度。
    - 解决方案:仔细检查所选配件的尺寸公差是否符合标准,并按照正确顺序组装。


    总结和推荐




    综上所述,Ruland OF-MCL-10-A凭借其优良的设计、卓越的性能和合理的价格,在市场上具备显著的竞争优势。如果您正在寻找一款适用于多种工业领域的高质量轴环产品,那么这款轴环将是您的理想选择。无论是对于小型项目还是大型生产线,它都能发挥出色的作用,满足不同的需求。因此,我们强烈推荐此款产品给所有需要高性能轴环的工程师和技术人员。

OF-MCL-10-A参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-10-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-10-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-10-A OF-MCL-10-A数据手册

OF-MCL-10-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
