OF-MSP-30-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 30mm轴直径, 两件, 夹紧螺丝, 不锈钢, 54mm外径, 15mm宽度
供应商型号: 1747157
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-30-SS

OF-MSP-30-SS概述


    产品简介

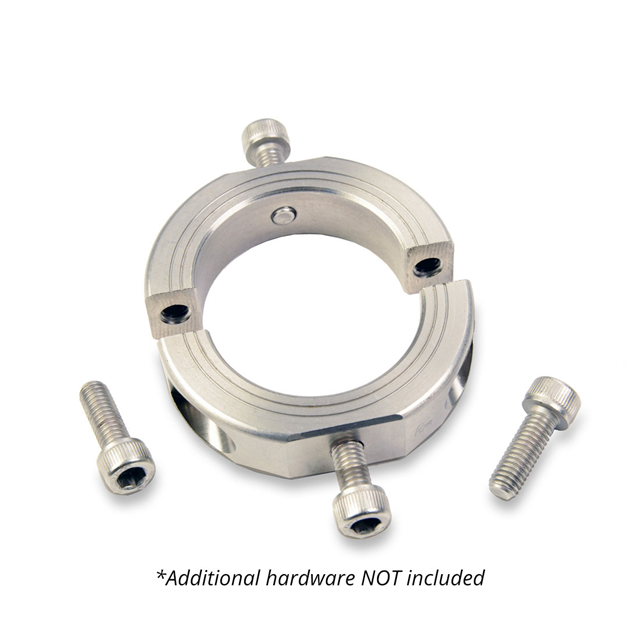

    Ruland OF-MSP-30-SS 30mm 铜管夹具
    Ruland OF-MSP-30-SS 是一款30毫米孔径的两件式铜管夹具,采用不锈钢材料制成。此夹具主要用于机械装配中的导向、定位、间距控制、安装及组件对齐等用途。其独特的设计使其在众多应用中表现出色,广泛应用于机械制造行业。

    技术参数


    - 孔径(B1):30mm,公差 +0.050 mm / +0.012 mm
    - 外径(OD):54mm
    - 最大间隙直径(C):59.2mm
    - 宽度(W):15mm,公差 +0.076 mm / -0.254 mm
    - 螺纹安装孔:M6
    - 平面到平面距离(F):50mm
    - 平面到孔径距离(FB):10mm
    - 推荐间隙:1.590英寸
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 安装螺丝:两个,规格为M6 x 18,材料为18-8系列不锈钢
    - 紧固力矩:9.6 Nm
    - 工作温度范围:-40°F 到 350°F (-40°C 到 176°C)

    产品特点和优势


    Ruland OF-MSP-30-SS 具备多项独特的优势,包括:
    - 非损坏性固定:其夹具设计不会损伤轴面,易于拆卸且可重复调整。
    - 精确度高:面到孔径的垂直度(跳动公差≤0.05mm),确保在作为承载面、机械停止面或用于安装齿轮、轴承等部件时的高度精度。
    - 耐腐蚀性强:采用303不锈钢材质,具备优良的抗腐蚀能力。
    - 高强度螺钉:符合DIN 912 12.9标准,确保了最高水平的紧固能力。
    - 易于识别:夹具上印有Ruland名称和孔径大小,方便识别。

    应用案例和使用建议


    Ruland OF-MSP-30-SS 主要应用于机械设备的导向、定位和组件对齐等方面。具体应用示例如下:
    - 机械设备组装:该产品可用于装配过程中的导向和定位,以保证各部件的正确对齐。
    - 负载支撑面:当作为负载支撑面或机械停止面使用时,其高度的垂直度精度确保了稳定的机械性能。
    使用建议:
    1. 在安装前请清洁内孔。
    2. 安装时在轴上涂抹一层薄薄的润滑油。
    3. 确保两半之间的间隙保持在1.590英寸。
    4. 使用5.0mm的内六角扳手将螺丝拧紧至推荐扭矩9.6Nm。

    兼容性和支持


    Ruland OF-MSP-30-SS 可与其他Ruland产品或标准化配件配合使用,适用于多种机械装置。制造商提供全面的技术支持和售后服务,确保客户能够充分利用该产品的性能优势。

    常见问题与解决方案


    - 问题:夹具无法完全闭合?
    解决方案:检查内孔是否干净且润滑良好。必要时重新清洁并涂油。
    - 问题:夹具过早松动?
    解决方案:检查紧固力矩是否达到推荐值。若仍存在问题,考虑更换高质量螺丝。


    总结和推荐


    Ruland OF-MSP-30-SS 是一款高性能的30mm孔径铜管夹具,具有良好的耐用性和适用性。其非破坏性固定设计、高精度垂直度和强大的紧固能力使得它在各种机械应用中表现出色。考虑到其优异的性能和广泛的应用范围,我们强烈推荐这一产品给需要高效、可靠的机械组件的用户。

OF-MSP-30-SS参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-30-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-30-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-30-SS OF-MSP-30-SS数据手册

OF-MSP-30-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
