PCR16-6-6-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 25mm外径, 31.8mm长, 25.8Nm扭矩
供应商型号: 3643149
供应商: 欧时
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 PCR16-6-6-A

PCR16-6-6-A概述


    产品简介

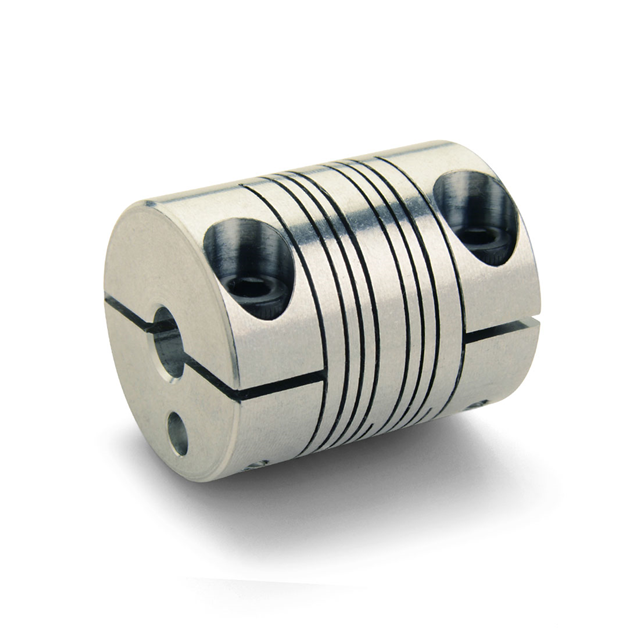

    Ruland PCR16-6-6-A 是一款夹紧式四梁联轴器,主要用于将两根轴连接在一起。这款联轴器具有 3/8 英寸(0.3750 英寸)的孔径和直径为 1.000 英寸,长度为 1.250 英寸。该联轴器由单块材料制成,包含两组两条螺旋切割线。这使得它具有更高的扭矩容量、更低的扭转和更大的主体尺寸,相比单一梁联轴器更为出色。PCR16-6-6-A 具有零回差特性和平衡设计,适用于高达 6,000 RPM 的高速运转条件,从而减少振动。此外,该联轴器采用 7075 铝合金制造,重量轻且惯性低。

    技术参数


    - 孔径(B1 和 B2):0.3750 英寸
    - 最大轴穿透:0.579 英寸
    - 外径(OD):1.000 英寸
    - 长度(L):1.250 英寸
    - 动态反向扭矩:7.5 磅英寸
    - 动态非反向扭矩:15 磅英寸
    - 静态扭矩:30 磅英寸
    - 扭转刚度:0.200 度/磅英寸
    - 最大速度:6,000 RPM
    - 温度范围:-40°F 至 225°F(-40°C 至 107°C)
    - 零回差:是
    - 平衡设计:是
    - 零回差扭矩:最大值 30 磅英寸

    产品特点和优势


    PCR16-6-6-A 联轴器的主要优势在于其高强度和高精度。它具有独特的零回差设计和平衡结构,确保了在高速运行时能够提供出色的稳定性,同时减少机械振动。由于采用了高质量的铝合金材料,该联轴器不仅具备轻量化的特点,还拥有出色的抗腐蚀性能,适用于各种严苛的工作环境。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于连接电动机和传动装置。
    - 实验室仪器:用于连接精密仪器的驱动轴和读数装置。
    使用建议
    - 安装前检查:确保两轴之间的对准误差不超过规定的极限值(角度偏移 3°,平行偏移 0.015 英寸,轴向运动 0.010 英寸)。
    - 扭矩控制:使用推荐的扭矩值(4.6 Nm)拧紧螺丝,以避免过度紧固导致材料损坏。
    - 检查轴向松弛:在紧固第二个轴上的螺丝之前,旋转联轴器使其达到自由长度,确保联轴器不处于预紧状态。

    兼容性和支持


    - 兼容性:适合大多数标准直径为 3/8 英寸的电动机和传动轴。
    - 制造商支持:Ruland 制造公司提供了详尽的技术支持文档和售后服务,帮助用户正确安装和维护该联轴器。

    常见问题与解决方案


    1. 问题:轴端出现松动。
    - 解决方案:检查螺丝是否已正确拧紧至推荐的扭矩值(4.6 Nm)。如果问题仍然存在,请联系技术支持获取进一步的帮助。
    2. 问题:联轴器产生异常振动。
    - 解决方案:检查两轴之间的对齐情况,确保角度和轴向偏差在允许范围内。

    总结和推荐


    PCR16-6-6-A 是一款高性能、高精度的联轴器,非常适合需要高稳定性和低振动的应用场景。它结合了零回差和平衡设计,确保在高速运转时的可靠性和准确性。对于需要连接电动机和精密仪器的场合,推荐使用此款联轴器。不过需要注意的是,在安装和使用过程中要严格按照说明书进行操作,以确保最佳效果和安全性。

PCR16-6-6-A参数

参数
长*宽*高 31.8mm(长度)
安装方式 夹子安装,螺纹安装
零件状态 在售
包装方式 袋装

PCR16-6-6-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

PCR16-6-6-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING PCR16-6-6-A PCR16-6-6-A数据手册

PCR16-6-6-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.7069 ¥ 394.673
6+ $ 44.8427 ¥ 378.9208
12+ $ 42.9657 ¥ 363.0601
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 394.67
