OD8/13-AT

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 12.7mm, 0.68Nm扭矩
供应商型号: 7458150
供应商: 海外现货
标准整包数: 10
RULAND MANUFACTURING 气动/液压/传动设备 OD8/13-AT

OD8/13-AT概述


    产品简介

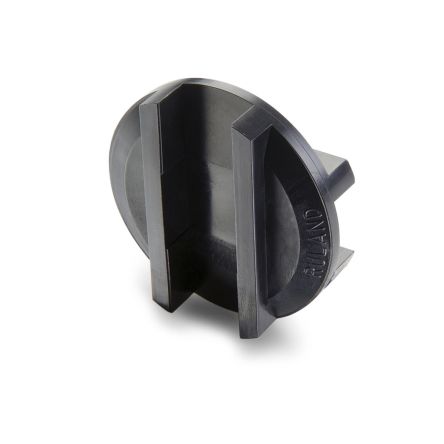

    Ruland OD8/13-AT Oldham耦合盘
    Ruland OD8/13-AT是一款专为0.500英寸(12.7毫米)外径(OD)轴设计的老式耦合盘,是老式耦合器的一部分,由两个阳极氧化铝或不锈钢制成的夹紧或螺钉锁紧的轮毂和一个中心盘组成。这种三件套设计可以轻松组合不同类型的轮毂和轴,实现高度定制化的连接。该产品采用聚甲醛(Acetal)材料制造,以实现零背隙和高扭矩刚度,广泛应用于需要高并行偏移的应用场景,如机器人、自动化系统和机床等。

    技术参数


    - 外径 (OD):0.500 英寸 (12.7 毫米)
    - 额定扭矩:6 英寸磅 (0.68 牛米)
    - 静力破坏扭矩:34 英寸磅 (3.9 牛米)
    - 角度偏移:0.5°
    - 并行偏移:0.004 英寸 (0.10 毫米),最大值:0.050 英寸 (1.27 毫米)
    - 轴向运动:0.004 英寸 (0.10 毫米)
    - 扭转载荷刚度:13.9 磅英尺/度 (1.57 牛米/度)
    - 惯性矩:0.00004 磅英尺² (1.171 × 10^-8 千克米²)
    - 最大转速:4,500 转/分钟
    - 完全轴承支撑需求:是
    - 零背隙:是
    - 机械保险丝:是
    - 温度范围:-10°F 至 150°F (-23°C 至 65°C)
    - 重量:0.0011 磅
    - 产地:美国
    - 材料规范:聚甲醛(Acetal)

    产品特点和优势


    1. 高扭矩刚度:采用聚甲醛材料制造,能够承受高达6英寸磅的扭矩,适用于高扭矩应用场景。
    2. 零背隙设计:确保在运行过程中没有背隙,减少能量损失,提高系统的精度。
    3. 大并行偏移量:能够处理高达10%的并行偏移量,适用于需要高并行偏移的应用场合。
    4. 低振动设计:平衡设计能够在高达6,000转/分钟的速度下运行,减少系统振动。
    5. 环境友好:RoHS3和REACH合规,符合严格的环保标准。

    应用案例和使用建议


    应用案例
    该耦合盘广泛应用于工业自动化系统、机器人手臂、数控机床等领域。例如,在机器人的手臂关节处使用此耦合盘可以有效减少关节运动时的振动和能量损失,提高系统的整体精度和可靠性。
    使用建议
    1. 正确安装:确保轴上的孔位对齐,且偏移参数在允许范围内。
    2. 轴向间隙:安装完成后,保持一定的轴向间隙,以便于系统进行轴向运动。
    3. 定期检查:定期检查耦合盘的工作状态,确保其正常运行,避免因长时间运行导致的磨损。
    4. 选用合适的键槽:在需要更高的扭矩传递能力时,考虑使用键槽来提供额外的扭矩传递能力。

    兼容性和支持


    - 兼容性:Ruland OD8/13-AT可以与Ruland品牌的其他轮毂和轴配合使用,同时也可以与其他制造商的标准轮毂和轴配合使用。
    - 技术支持:如果用户在使用过程中遇到任何问题,Ruland公司提供专业的技术支持服务。请访问官方网站或联系技术支持部门获取帮助。

    常见问题与解决方案


    1. 背隙过大
    - 解决方案:检查安装是否正确,确保轴对齐且无明显偏移。必要时可重新安装。
    2. 轴向运动不足
    - 解决方案:确认轴向间隙设置是否适当,确保有足够的空间让耦合盘进行轴向运动。
    3. 振动过大
    - 解决方案:检查安装是否牢固,确保所有固定螺丝均已拧紧。如果振动仍无法消除,考虑更换更高精度的耦合盘。

    总结和推荐


    综上所述,Ruland OD8/13-AT是一款高性能的老式耦合盘,具有高扭矩刚度、零背隙设计和低振动特性。适用于需要高精度和可靠性的自动化系统和机器人应用。其独特的设计和广泛的适用范围使其在市场上具备较强的竞争力。对于需要高精度和稳定性的应用场合,强烈推荐使用这款产品。

OD8/13-AT参数

参数
长*宽*高 12.7mm*12.7mm*12.7mm
零件状态 在售
包装方式 袋装

OD8/13-AT厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD8/13-AT数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD8/13-AT OD8/13-AT数据手册

OD8/13-AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 196.5766
12+ ¥ 193.4415
库存: 446
起订量: 10 增量: 0
交货地:
最小起订量为:6
合计: ¥ 1179.45
