OF-MSP-16-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 16mm轴直径, 两件, 夹紧螺丝, 不锈钢, 34mm外径, 13mm宽度
供应商型号: 1747143
供应商: 海外现货
标准整包数: 1

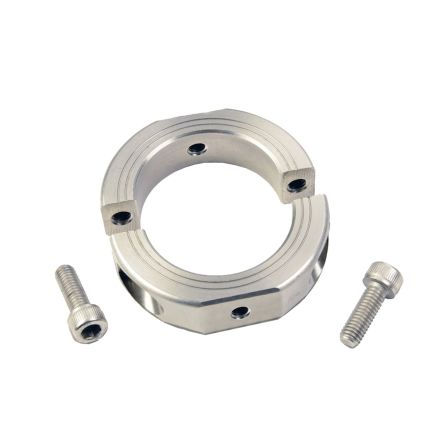

RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-16-SS

OF-MSP-16-SS概述

    Ruland OF-MSP-16-SS 技术手册综述

    产品简介


    Ruland OF-MSP-16-SS 是一款16毫米轴向夹紧式衬套,由303不锈钢制成,采用两件式结构。这种夹紧式设计不会损伤轴,易于拆卸且可以无限调整。该产品广泛应用于引导、间距设定、停止、安装及组件对齐等领域。对于设备制造商来说,OF-MSP-16-SS 的关键优势在于其严格控制的面到孔垂直度(TIR ≤ 0.05毫米),这对于负载承载面、机械停止装置或用于安装齿轮和轴承时的对齐至关重要。

    技术参数


    - 孔径 (B1):16 mm,公差为+0.050 mm / +0.012 mm
    - 外径 (OD):34 mm
    - 宽度 (W):13 mm,公差为+0.076 mm / -0.254 mm
    - 安装孔径:M5
    - 扁平面对孔FB:7 mm
    - 推荐间隙:1.590英寸
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 螺钉材料:18-8 300系列不锈钢
    - 螺钉位置 (R):12.50 mm
    - 螺钉数量:2个
    - 材料规格:Type 303奥氏体,无磁性
    - 温度范围:-40°F至350°F(-40°C至176°C)

    产品特点和优势


    - 无损伤设计:采用两片式设计,无需对轴进行加工,从而保护轴不受损伤。
    - 高精度:严格控制垂直度,确保优异的对齐精度。
    - 耐用材料:选用303不锈钢,具有良好的耐腐蚀性能。
    - 优化设计:通过专利工艺,确保优越的配合度和装配力。

    应用案例和使用建议


    OF-MSP-16-SS 可用于多种应用场景,例如:
    - 引导和间距设定:用于将其他机械部件固定在轴上并保持正确的间隔。
    - 组件对齐:作为机械停止面或安装面时,精确对齐是关键。
    - 负载承载:可作为固定载荷的支点,保证机械的稳定性。
    使用建议:
    - 在安装过程中要保持两个半片之间的间隙,避免直接接触。
    - 安装后应使用扭矩扳手将螺钉拧紧至推荐的5.4 Nm。

    兼容性和支持


    - 兼容性:OF-MSP-16-SS 可以与各种标准配件兼容,便于组装。
    - 支持和维护:Ruland Manufacturing提供详细的安装说明和技术支持,确保产品的长期可靠运行。

    常见问题与解决方案


    - 问题:安装时发现难以对齐。
    - 解决方案:检查安装前的轴表面是否清洁平整,确保垂直度符合要求。
    - 问题:螺钉拧紧后容易松动。
    - 解决方案:确认使用合适的工具(4.0 mm六角扳手)并按照推荐的扭矩值(5.4 Nm)拧紧。

    总结和推荐


    总体而言,Ruland OF-MSP-16-SS 轴向夹紧式衬套是一款高品质的产品,具备出色的垂直度和耐用性,非常适合需要高精度对齐的应用场合。强烈推荐给设备制造商和机械工程师,以提高其设备的整体性能和可靠性。

OF-MSP-16-SS参数

参数
长*宽*高 13mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-16-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-16-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-16-SS OF-MSP-16-SS数据手册

OF-MSP-16-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 252.4872
5+ ¥ 247.5514
10+ ¥ 236.8918
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
