OF-MSP-35-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 35mm轴直径, 两件, 夹紧螺丝, 不锈钢, 57mm外径, 15mm宽度
供应商型号: 1747162
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-35-SS

OF-MSP-35-SS概述

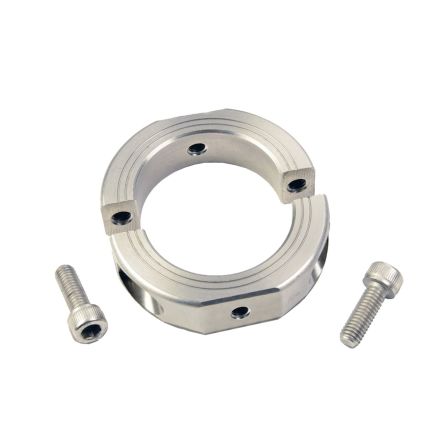

    Ruland OF-MSP-35-SS Shaft Collar:精密与耐用的典范

    产品简介


    Ruland OF-MSP-35-SS是一款两片式夹紧型35毫米直径的轴套,其外径为57毫米,宽度为15毫米。该产品设计有外径扁平和通孔,可用于安装于其他轴套或相邻组件上。这种夹紧设计不会损坏轴面,易于拆卸且可无限调整。该产品常用于引导、间距、停止、安装和组件对齐,适用于设备制造行业。

    技术参数


    - 内径(B1):35 mm
    - 内径公差:+0.050 mm / +0.012 mm
    - 外径(OD):57 mm
    - 最大空隙直径(C):62.4 mm
    - 宽度(W):15 mm
    - 宽度公差:+0.076 mm / -0.254 mm
    - 螺纹安装孔:M6
    - 对边距离(F):50 mm
    - 平面到内径(FB):7.5 mm
    - 推荐间隙:1.590 in
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 锻造夹紧螺丝:M6 x 18
    - 螺丝材料:18-8 300系列不锈钢
    - 螺丝处理:光亮处理
    - 螺丝位置(R):23.24 mm
    - 螺丝数量:2个
    - 材料规格:303奥氏体无磁不锈钢
    - 温度范围:-40°F至350°F(-40°C至176°C)
    - 重量:0.345200磅

    产品特点和优势


    - 无损伤夹紧设计:OF-MSP-35-SS采用夹紧设计,不会对轴表面造成损害。
    - 精确对齐:该产品具有优良的垂直度控制(TIR ≤ 0.05 mm),非常适合用于载荷承受面、机械停止或安装齿轮和轴承等。
    - 高标准材料与加工:选用北美精炼厂的303不锈钢,并经过精细去毛刺处理。内部螺钉测试超过DIN 912 12.9标准,确保最大紧固力。
    - 防腐蚀性能:采用非电镀光亮处理,防止咬合并提供良好的耐腐蚀性。

    应用案例和使用建议


    - 应用场景:广泛应用于设备制造行业,如引导、间距、停止、安装和组件对齐。
    - 使用建议:建议用户在安装过程中保持两半之间的间隙为1.590英寸,并严格按照说明书中提供的扭矩值进行紧固,以确保最佳效果。

    兼容性和支持


    - 兼容性:该产品适合与其他相同规格的轴套和相邻组件搭配使用。
    - 支持:Ruland公司提供详尽的安装指南和售后服务,包括技术支持和维修服务。

    常见问题与解决方案


    1. 问题:如何正确安装轴套?
    - 解决方案:请按照安装说明书的步骤进行操作,特别注意间隙设置和螺丝拧紧力度。

    2. 问题:螺丝容易滑丝怎么办?
    - 解决方案:确认所使用的工具和扭矩值符合说明书要求,必要时更换新的螺丝。

    总结和推荐


    总体而言,Ruland OF-MSP-35-SS是一款高性能的两片式轴套,具备出色的垂直度控制、抗磨损特性和卓越的装配质量。无论是在机械工程还是自动化设备中,都能发挥重要作用。我们强烈推荐这款产品给需要高精度和耐用性的应用场景。

OF-MSP-35-SS参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-35-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-35-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-35-SS OF-MSP-35-SS数据手册

OF-MSP-35-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 691.694
5+ ¥ 671.2254
10+ ¥ 649.4078
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
