JD16/25-92Y

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 25.4mm
供应商型号: 4231911
供应商: 海外现货
标准整包数: 2
RULAND MANUFACTURING 气动/液压/传动设备 JD16/25-92Y

JD16/25-92Y概述


    产品简介

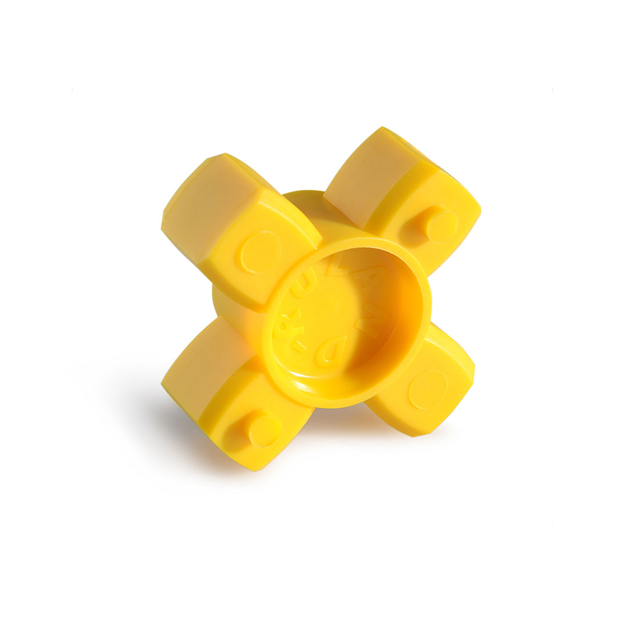

    JD16/25-92Y零背隙牙嵌联轴器弹性体
    Ruland公司生产的JD16/25-92Y是一款零背隙牙嵌联轴器弹性体(简称“蜘蛛”),设计用于匹配特定的牙嵌联轴器套筒。这款产品是三件式设计的一部分,包括两个铝制套筒和一个称为“蜘蛛”的弹性体组件。这种设计使得联轴器具备轻量、低惯性等特点,最高转速可达8000 RPM。三件式设计允许夹紧或螺纹套筒与英制、公制、键槽和无键槽内孔轻松结合,提供高度定制化的联轴器选择。

    技术参数


    - 外径 (OD):1.000英寸(25.4毫米)
    - 额定扭矩:29 lb-in(3.28 Nm)
    - 最大扭矩:58 lb-in(6.6 Nm)
    - 角度偏差:0.9°
    - 平行偏差:0.005英寸(0.13毫米)
    - 扭转刚度:14.9 lb-in/Deg(1.69 Nm/Deg)
    - 转动惯量:0.00072 lb-in²(2.110 × 10⁻⁷ kg-m²)
    - 轴向运动:0.030英寸(0.76毫米)
    - 最大速度:8000 RPM
    - 温度范围:-10°F至180°F(-23°C至82°C)

    产品特点和优势


    - 零背隙设计:确保传动过程中无间隙,减少振动和噪音,提高精度。
    - 高强度聚氨酯材料:92 Shore A硬度,兼具良好的减震和高扭矩承受能力。
    - 高性能材料:符合DIN 912标准,且通过RoHS3和REACH认证。
    - 多种安装方式:兼容夹紧或螺纹套筒,便于灵活安装。

    应用案例和使用建议


    JD16/25-92Y主要用于需要高速、精确传动的应用场合,如自动化设备、机器人系统、机床和医疗设备等。为了获得最佳性能,应确保安装时两套筒之间的间隙为0.030英寸(0.75毫米),以避免金属对金属接触,从而保护产品免受损坏。
    使用建议:
    - 安装前检查两套筒的对准情况,确保其偏差在规定范围内。
    - 使用扭矩扳手按照推荐的扭力值进行固定,以确保牢固连接。
    - 在使用过程中,注意监测运行状况,及时更换磨损部件。

    兼容性和支持


    - 兼容性:适用于各种机械系统,特别是需要高精度、低振动和低惯性的应用场景。
    - 技术支持:如有任何安装或操作问题,可联系Ruland公司获取专业支持。

    常见问题与解决方案


    - 问题1:安装后出现金属对金属接触。
    - 解决方案:检查两套筒之间的间隙,确保0.030英寸(0.75毫米)的间隙存在。
    - 问题2:设备运转时出现异常振动。
    - 解决方案:检查安装精度,重新调整套筒位置,确保角度偏差在规定范围内。
    - 问题3:额定扭矩下出现滑动。
    - 解决方案:考虑使用键槽增加扭矩传递能力,或联系技术团队寻求进一步支持。

    总结和推荐


    综上所述,JD16/25-92Y凭借其零背隙设计、高强度材料以及广泛的适用范围,成为了市场上一款非常出色的产品。尤其适用于需要高精度和低振动的应用场景。尽管该产品在安装时需要一些专业知识,但其出色的性能使其成为值得推荐的选择。如果您的项目需要高性能的联轴器弹性体,JD16/25-92Y是一个非常不错的选择。

JD16/25-92Y参数

参数
长*宽*高 25.4mm*25.4mm*25.4mm
包装方式 袋装

JD16/25-92Y厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
