35ZLH390MEFC8X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 390μF 35V ±20% 8000h@ 105°C 1.5A@ 100 kHz,825mA@ 120Hz 通孔安装 8mm*20mm*22mm
供应商型号: 35ZLH390MEFC8X20
供应商: 国内现货
标准整包数: 1000

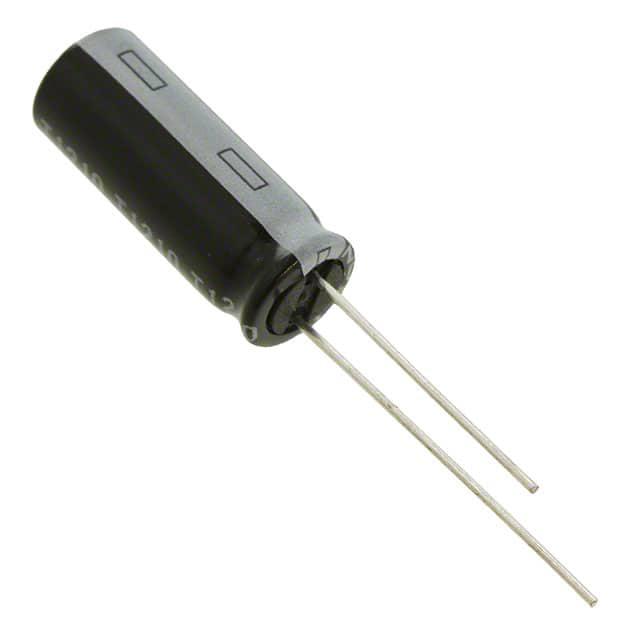

RUBYCON 铝电解电容 35ZLH390MEFC8X20

35ZLH390MEFC8X20概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 技术手册

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列是专为高性能、高可靠性的应用设计的铝电解电容器。这类电容器具有超长使用寿命、低阻抗和小型化等特点,广泛应用于电源、照明系统、通信设备等领域。

    技术参数


    - 类别温度范围: -40°C 至 +105°C
    - 额定电压范围: 6.3Vdc 至 100Vdc
    - 容差: ±20%(在 20°C、120Hz 条件下)
    - 泄漏电流:
    - 最大泄漏电流: I = max{0.01CV, 3μA}(2分钟后)
    - 损耗因数:
    - tanδ: 6.3Vdc 至 100Vdc 之间的变化范围为 0.08 至 0.22(在 120Hz 条件下)
    - 寿命: 在 105°C 条件下,负载寿命可达 6000 至 10000 小时
    - 尺寸: 电容器的直径和长度可根据需要定制

    产品特点和优势


    - 长寿: 拥有长达 10000 小时的负载寿命
    - 低阻抗: 阻抗比标准值高不超过 200%
    - 高可靠性: 宽温度范围(-40°C 至 +105°C)确保在恶劣环境下也能稳定运行
    - 小型化: 可根据应用需求提供多种尺寸

    应用案例和使用建议


    这些电容器在许多不同的应用中表现出色。例如,在电源系统中作为滤波电容器使用,可显著减少电源输出的纹波电压,提高系统的稳定性。在 LED 照明系统中,由于其低阻抗特性,可以有效地抑制高频噪声干扰。
    使用建议:
    - 在高湿度环境下使用时,确保良好的密封性能以防止湿气进入内部。
    - 设计电路时考虑额定电压裕度,避免过压损坏。
    - 对于高温环境下的应用,需注意散热,避免温度超过最大允许值。

    兼容性和支持


    - 兼容性: ZLH 系列电容器适用于多种电路设计,与市面上大多数电源设备兼容。
    - 技术支持: 厂商提供全面的技术支持,包括设计咨询、安装指导以及售后维护服务。

    常见问题与解决方案


    - 问题: 电容器泄漏电流过大
    - 解决方案: 检查电路是否存在短路或过压现象,必要时更换电容器。

    - 问题: 温度过高导致电容器失效
    - 解决方案: 改善散热条件,增加散热片或调整电路布局以降低温度。

    总结和推荐


    综上所述,ZLH 系列铝电解电容器凭借其出色的性能指标、多样化的尺寸选择以及可靠的长期表现,成为电源和照明系统设计的理想选择。强烈推荐在各种工业和消费电子应用中使用该系列产品,以满足高性能和长寿命的需求。

35ZLH390MEFC8X20参数

参数
电容值 390μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 1.5A@ 100 kHz,825mA@ 120Hz
长*宽*高 8mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

35ZLH390MEFC8X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35ZLH390MEFC8X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35ZLH390MEFC8X20 35ZLH390MEFC8X20数据手册

35ZLH390MEFC8X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
