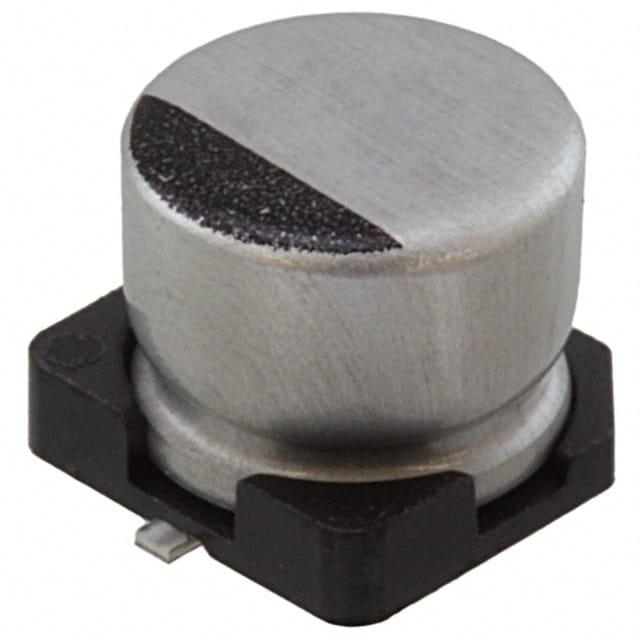

6.3SEV220M6.3X5.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 220μF 6.3V ±20% 2000h@ 85°C 115.2mA@ 10kHz,96mA@ 120Hz SMD,6.3X5.5MM 贴片安装 6.6mm*6.6mm*5.5mm
供应商型号: 6.3SEV220M6.3X5.5
供应商: 期货订购
标准整包数: 1000
RUBYCON 铝电解电容 6.3SEV220M6.3X5.5

6.3SEV220M6.3X5.5概述

    # SEV系列铝电解电容器技术手册

    1. 产品简介


    产品类型及功能
    SEV系列芯片铝电解电容器是高性能电子元件,广泛应用于各种电路设计中。其主要功能是在电路中提供稳定的电能存储和释放能力,特别是在电源滤波、平滑电路及耦合电路等领域表现出色。
    应用领域
    - 消费电子:电视、音响设备等。
    - 工业控制:电机驱动、变频器等。
    - 通信设备:交换机、路由器等。
    - 汽车电子:车载娱乐系统、传感器等。

    2. 技术参数


    | 参数 | 规格范围 |

    | 工作温度范围 | -40℃至+85℃ |
    | 额定电压范围 | 4Vdc至100Vdc |
    | 容量公差 | ±20% |
    | 泄漏电流(最大值)| I = max(0.01CV 或 3μA) |
    | 损耗角正切(最大值)| tanδ ≤ 0.50 |
    | 端子极性标注 | 标注清晰 |

    3. 产品特点和优势


    SEV系列铝电解电容器具有以下特点:
    - 宽广的工作温度范围:适应极端环境条件下的使用需求。
    - 高可靠性:经过严格的质量检测,确保长时间稳定运行。
    - 多功能适用性:适用于多种不同的电路应用场景。

    4. 应用案例和使用建议


    应用案例
    1. 家用电器:冰箱压缩机启动电路中使用该电容器可有效提升启动效率。
    2. 工业自动化:在PLC控制系统中作为滤波元件,减少信号干扰。
    使用建议
    - 在选择具体型号时,需根据实际电路要求精确匹配额定电压和容量。
    - 安装时注意正确连接极性,避免反接造成损坏。

    5. 兼容性和支持


    SEV系列电容器与其他主流品牌的产品具有良好的互换性,可轻松替代现有设计中的同类产品。厂商提供全面的技术支持和服务保障,包括样品测试、技术支持以及售后维修服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量衰减过快 | 确保工作温度不超过额定范围 |
    | 泄漏电流过大 | 检查是否存在外部短路情况 |
    | 开机瞬间电流冲击大 | 添加缓冲电路以降低初始充电电流 |

    7. 总结和推荐


    综合评估
    SEV系列铝电解电容器以其卓越的性能表现、广泛的适用性和可靠的支持体系,在市场上占据了一席之地。无论是对于研发人员还是生产制造商而言,它都是一款值得信赖的选择。
    推荐结论
    基于上述分析,强烈推荐SEV系列铝电解电容器用于需要高性能电容器的应用场合。它不仅能够满足日常使用需求,还能为复杂的工程应用提供强有力的支持。

6.3SEV220M6.3X5.5参数

参数
电容值 220μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 115.2mA@ 10kHz,96mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 6.6mm*6.6mm*5.5mm
通用封装 SMD,6.3X5.5MM
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

6.3SEV220M6.3X5.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

6.3SEV220M6.3X5.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 6.3SEV220M6.3X5.5 6.3SEV220M6.3X5.5数据手册

6.3SEV220M6.3X5.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2899
30000+ ¥ 0.2812
库存: 1000000
起订量: 3000 增量: 1000
交货地:
最小起订量为:3000
合计: ¥ 869.7
